CT 50 P
Przed instalowaniem i eksploatacją należy przeczytać i
stosować się do zaleceń zawartych w niniejszej instrukcji.
Zapewni to bezpieczną i prawidłową pracę ogrzewacza
pomieszczeń.
Krajowe oraz lokalne przepisy i normy dotyczące
instalowania i eksploatacji winny być spełnione.
Zaleca się aby dobór wielkości i montaż ogrzewacza
pomieszczeń zrealizowany został przez uprawnioną firmę
instalatorską, a odbiór instalacji przeprowadzony przez
mistrza kominiarskiego.
Ogrzewacz pomieszczeń spełnia wymagania
zawarte w normie PN – EN 13240: 2008 Ogrzewacze
Pomieszczeń na Paliwa Stałe. Wymagania i Badania,
zharmonizowanej z dyrektywą UE Wyroby Budowlane
(89/106/EWG)
Zgodnie z podziałem wg PN-EN 13240 : 2008
ogrzewacz zalicza się do kategorii urządzeń „1a"
ładowanych ręcznie, wolnostojących z zamkniętymi
drzwiczkami paleniskowymi. Jest urządzeniem o
okresowym spalaniu.
Nagrzewnica powietrza przeznaczona jest do ogrzewania
powietrza w pomieszczeniach nie mieszkalnych jako
podstawowe lub uzupełniające źródło ciepła. Moc cieplna
użytkowa zapewnia ogrzanie pomieszczeń o powierzchni do
300m
2
przy opalaniu drewnem opałowym.
Nagrzewnicę powietrza z podstawowymi wymiarami
oraz wyjaśnieniem konstrukcji pokazano na rysunku 1.
Nagrzewnica składa się ze spawanych ze stali
konstrukcyjnej korpusów komory spalania (1) oraz
wymiennika (2), połączonych z sobą połączeniem
śrubowym. Na jednej ze stron wymiennika zamontowany
jest zespół wentylatora (3) wymuszający przepływ
powietrza. Korpus komory spalania podzielony jest na dwie
części: paleniskową oraz popielnikową. Część paleniskowa
wyłożona jest ogniotrwałą izolacją szamotową (4). Na jednej
ze ścian umieszczony jest właz zasypowy zamykany
drzwiczkami (5), umożliwiającymi zasyp komory
paleniskowej. W dolnej części komory paleniskowej jest
ruszt żeliwny (6) rozdzielający komorę paleniskową od
komory popielnikowej. W komorze popielnikowej
umieszczony jest wsuwany z zewnątrz popielnik (7) służący
do gromadzenia popiołu i odpadów paleniskowych.
Powietrze potrzebne do spalania dostarczane jest
poprzez komorę popielnika przy jego niecałkowitym
wsunięci oraz przez szczelinę pomiędzy frontową ścianą
zasypu a dolną częścią drzwiczek. Powietrze to częściowo
schładza ścianki drzwiczek. W dolnej części korpusu
komory spalania znajdują się nogi (11) urządzenia.
Opis do rys. 1.
1-Korpus komory spalania, 2-Korpus wymiennika, 3-Zespół
wentylatora, 4-Izolacja, 5-Drzwiczki, 6-Ruszt, 7-Popielnik, 8-
Czopuch (wylot spalin), 9-Kołnierz montażowy, 10-Przewód
zasilający z wtyczką, 11-Nogi (podpory).
1
WYMAGANIA OGÓLNE
2
OPIS NAGRZEWNICY
OSTRZEŻENIE: Do spalania można stosować wyłącznie
paliwa stałe podane w tabeli. Zabrania się spalania
śmieci, odpadków, paliw niewiadomego pochodzenia,
paliw nieodpowiednich/niedozwolonych oraz paliw
płynnych. Zabrania się umieszczania w komorze
paleniskowej wszelkich innych przedmiotów lub
substancji, które mogą być przyczyną wypadku lub
pożaru.

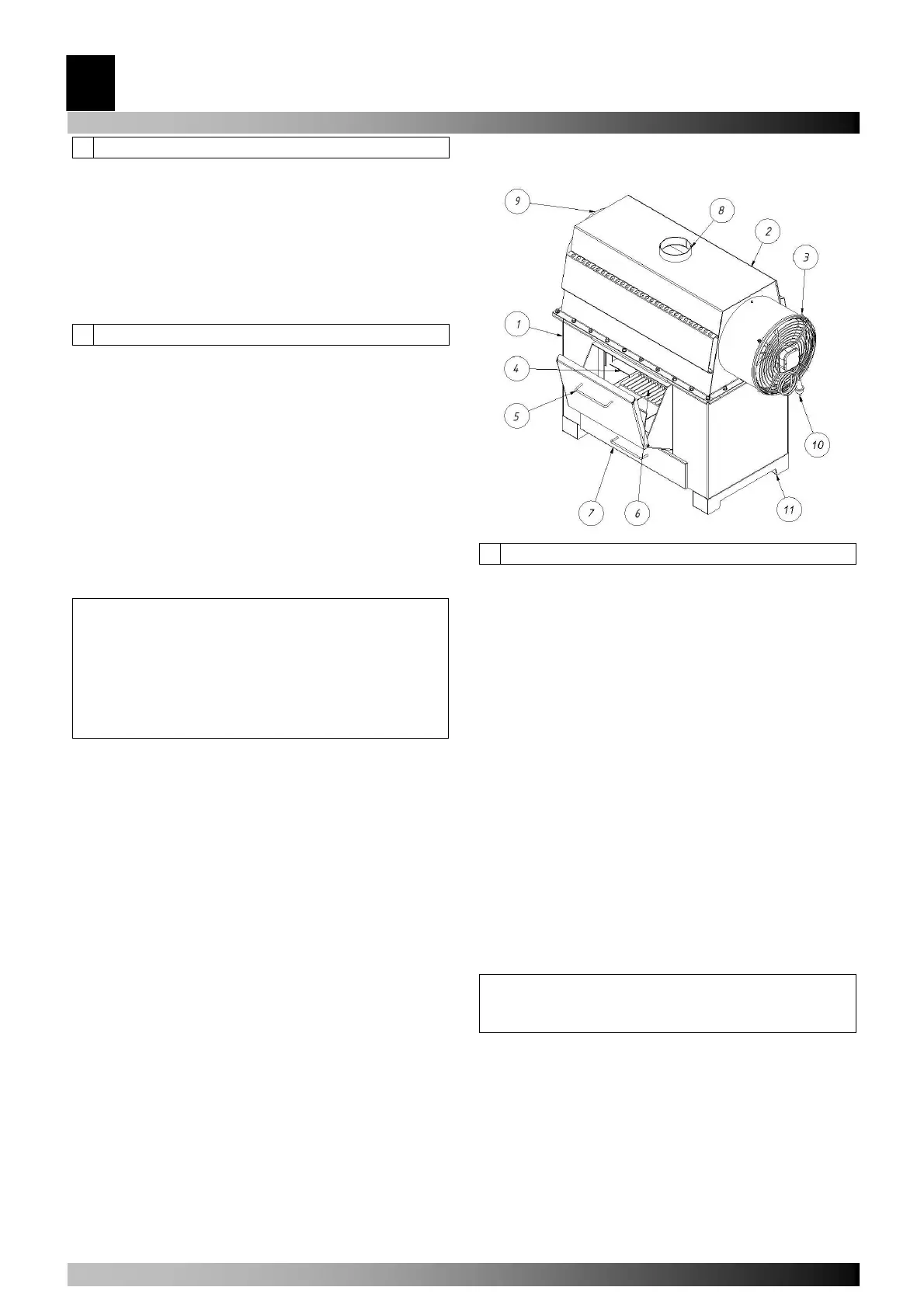

Rysunek 1. Budowa nagrzewnicy.
Przed montażem ogrzewacza należy zapoznać się z
wymaganiami niniejszej instrukcji oraz wymogami krajowych
i lokalnych przepisów.
Stosowanie się do ww. wymagań podczas instalacji i
eksploatacji ogrzewacza pomieszczeń gwarantuje
uzyskanie żądanych parametrów cieplnych oraz długą,
bezpieczną i bezawaryjną pracę.
Zaleca się, aby projekt instalacji oraz montaż
ogrzewacza pomieszczeń wykonała posiadająca
uprawnienia firma instalatorska, która w porozumieniu ze
specjalistą kominiarskim i specjalistą w zakresie
bezpieczeństwa ppoż., z uwzględnieniem wymagań
niniejszej instrukcji, wyda pisemną opinię w zakresie:
• izolacji oraz nośności podłoża w obrębie zabudowy
ogrzewacza,
• wymagań dotyczących ogrzewacza oraz wentylacji
pomieszczenia, w którym przewiduje się instalację
ogrzewacza,
• wymagań dotyczących instalacji odprowadzenia
spalin (komina).
Przy montażu ogrzewacza pomieszczeń należy
uwzględnić wymagania zawarte w obowiązujących
przepisach, jednak specjalista kominiarski oraz specjalista
w zakresie bezpieczeństwa ppoż. mogą zmienić lub
uzupełnić odnośne postanowienia.
POSADOWIENIE
Ustawić urządzenie na równym, stabilnym i niepalnym
podłożu o dostatecznej nośności do przeniesienia jego
ciężaru (wg tabeli 1). W przypadku niedostatecznej
nośności podłoża powinny być podjęte odpowiednie
przedsięwzięcia (np. użycie płyt do rozłożenia obciążenia),
aby uzyskać wystarczającą nośność.
Ogrzewacz pomieszczeń CT50P może być podłączony tylko
do indywidualnego komina.
Czopuch ogrzewacza należy podłączyć do przewodu
spalinowego w sposób zapewniający szczelność.
3
WYMAGANIA DOTYCZĄCE MONTAŻU
OSTRZEŻENIE: Wyszczególnione niżej prace mogą być
wykonywane wyłącznie przez wykwalifikowanego
pracownika autoryzowanego serwisu technicznego.
