Przewód kominowy należy obliczyć w oparciu o wartości
zapotrzebowania ciągu, strumienia masy i temperaturę spalin wg
tabeli 1. W przypadku zastosowania istniejącego komina, gdy
wartość ciągu przekracza wartość z tabeli 1, należy przewidzieć
regulator utrzymujący podciśnienie o zadanej wartości z
dokładnością ± 2Pa.
Utrzymanie ciągu kominowego w zalecanych granicach jest
jednym z ważniejszych czynników gwarantujących uzyskanie
odpowiednich parametrów techniczno-eksploatacyjnych
ogrzewacza.
Przy określaniu minimalnych odległości zespół
wentylatora musi być zamontowany na urządzeniu.
Ogrzewacz powinien być tak zainstalowany, aby oprócz
spełnienia minimalnych odległości zapewnić swobodny
dopływ powietrza do zespołu wentylatora i wypływ ciepłego
powietrza z urządzenia.
Należy upewnić się, czy możliwe jest bezproblemowe
wykonywanie czynności czyszczących i konserwacyjnych.
WENTYLACJA
Stosowanie indywidualnych wentylatorów wyciągowych
w pomieszczeniach bezpośrednio przyległych do
pomieszczenia zainstalowania ogrzewacza może także
spowodować powstanie podciśnienia i niekontrolowany
wypływ spalin z ogrzewacza do pomieszczenia.
W pomieszczeniu zainstalowania ogrzewacza musi być
zapewniona grawitacyjna instalacja nawiewno-wyciągowa.
Instalacja ta nie może powodować powstawania
podciśnienia w pomieszczeniu.
Instalacja nawiewna powinna zapewnić dopływ
powietrza do spalania w ilości nie mniejszej niż 10 m
3
/godz.
na 1kW zainstalowanej mocy nominalnej palenisk oraz nie
mniej niż 20 m
3
/godz. na osobę przewidywaną na pobyt
stały w pomieszczeniu.
Kratki powietrza powinny być tak skonstruowane, aby
nie mogły ulec zapchaniu oraz umieszczone tak, aby nie
powodowały przeciągów. Dbanie o czystość i
przepustowość kratek wentylacyjnych należy do
obowiązków użytkownika.
Nie zatykać kratek wlotu powietrza na obudowie
wentylatora.
Nie należy używać nagrzewnicy w pomieszczeniach
zapylonych oraz takich gdzie znajduje się benzyna,
rozpuszczalniki, farby lub inne parujące materiały
łatwopalne. Praca urządzenia może spowodować wybuch
tych substancji.
Należy zachować odstęp urządzenia od ściany zgodnie
z obowiązującymi normami.
OSTRZEŻENIE: Jeżeli na ścianach pomieszczenia, w
którym zamierza się zainstalować ogrzewacz,
zamontowane są materiały palne, zabrania się montażu
ogrzewacza w odległościach mniejszych (mierzonych od
ścinek zewnętrznych części najbardziej wysuniętych) od
podanych w tabeli 2. Specjalista kominiarski oraz
specjalista w zakresie bezpieczeństwa ppoż. mogą
zmienić lub uzupełnić odnośne postanowienia.
OSTRZEŻENIE: W pomieszczeniu zainstalowania
ogrzewacza pobierającego powietrze do spalania z
pomieszczenia i z grawitacyjnym odprowadzeniem
spalin, a także w pomieszczeniu, w którym znajdują się
wloty do przewodów spalinowych, zabronione jest
stosowanie wentylatorów wyciągowych.
Nie przykrywać ani nie zakrywać urządzenia
w czasie pracy z powodu możliwości jego
przegrzania oraz możliwości pożaru.
MONTAŻ ZESPOŁU WENTYLATORA
Zespół wentylatora dostarczany jest razem z
urządzeniem w osobnym opakowaniu. Montaż wentylatora
przedstawia rysunek 2.
Nałożyć zespół wentylatora (3) na jeden z dwóch kołnierzy
montażowych (9) korpusu wymiennika (2) zgodnie z
rysunkiem. Wkręcić blachowkręt z podkładką
koronkową(12) przez otwór montażowy w osłonie zespołu
wentylatora w kołnierz montażowy (9).

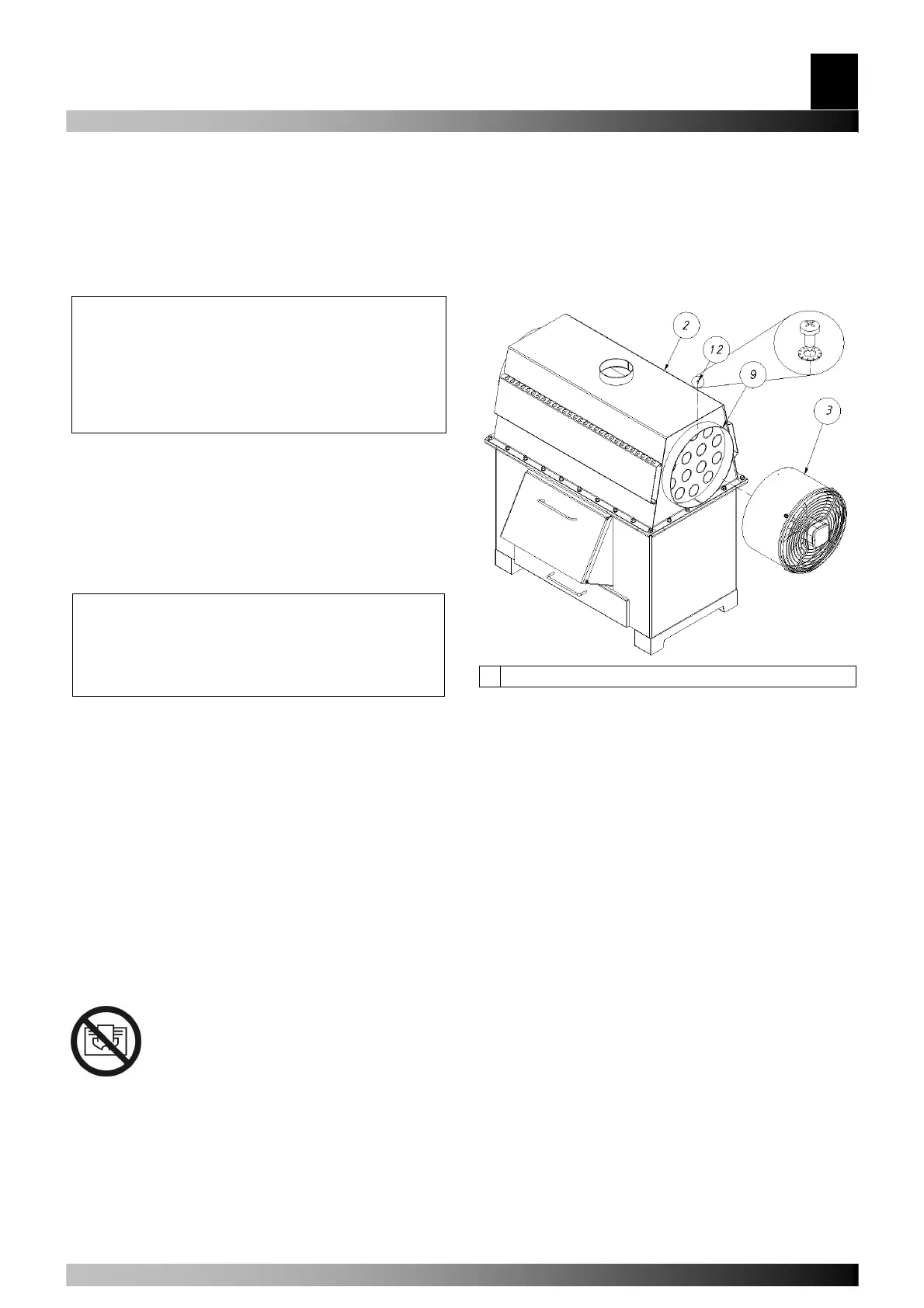

Rysunek 2. Montaż zespołu wentylatora.
• Nagrzewnica powietrza CT50P jest urządzeniem
grzewczym ogrzewającym pomieszczenie, w którym się
znajduje. Ciepło wytwarzane jest na drodze procesu
spalania paliwa i przekazywane do pomieszczenia na
drodze wymuszonej konwekcję oraz konwekcji naturalnej.
Zamontowany zespół wentylatora wymusza
przepływ powietrza przez wymiennik rurowy, w którym jest
ono ogrzewane. Ogrzane powietrze wypływa z drugiej
strony urządzenia do ogrzewanego pomieszczenia.
Każda zewnętrzna powierzchnia urządzenia
dodatkowo oddaje ciepło do otoczenia na drodze naturalnej
konwekcji.
• Zabronione jest instalowanie urządzenia na
zewnątrz budynków (na dworze).
• Nagrzewnica powietrza CT50P wyposażona jest w
duży popielnik pozwalający pomieścić odpady paleniskowe
powstające podczas spalania z ok. 3 cykli spalania.
Pozwala on łatwo i bezpiecznie przenieść odpady i opróżnić
jego zawartość.
• Czopuch umieszczony w górnej części urządzenia
służy do wyprowadzenia spalin z urządzenia i podłączenia
komina.
• Drzwiczki w bocznej części urządzenia pozwalają
na łatwy załadunek paliwa i zapewniają wymaganą
szczelność.
• Nogi umożliwiają stabilne posadowienie urządzenia
na podłożu. Przenoszą ciężar całego urządzenia wraz z
osprzętem.
