CZ
MONTÁŽ LANEK

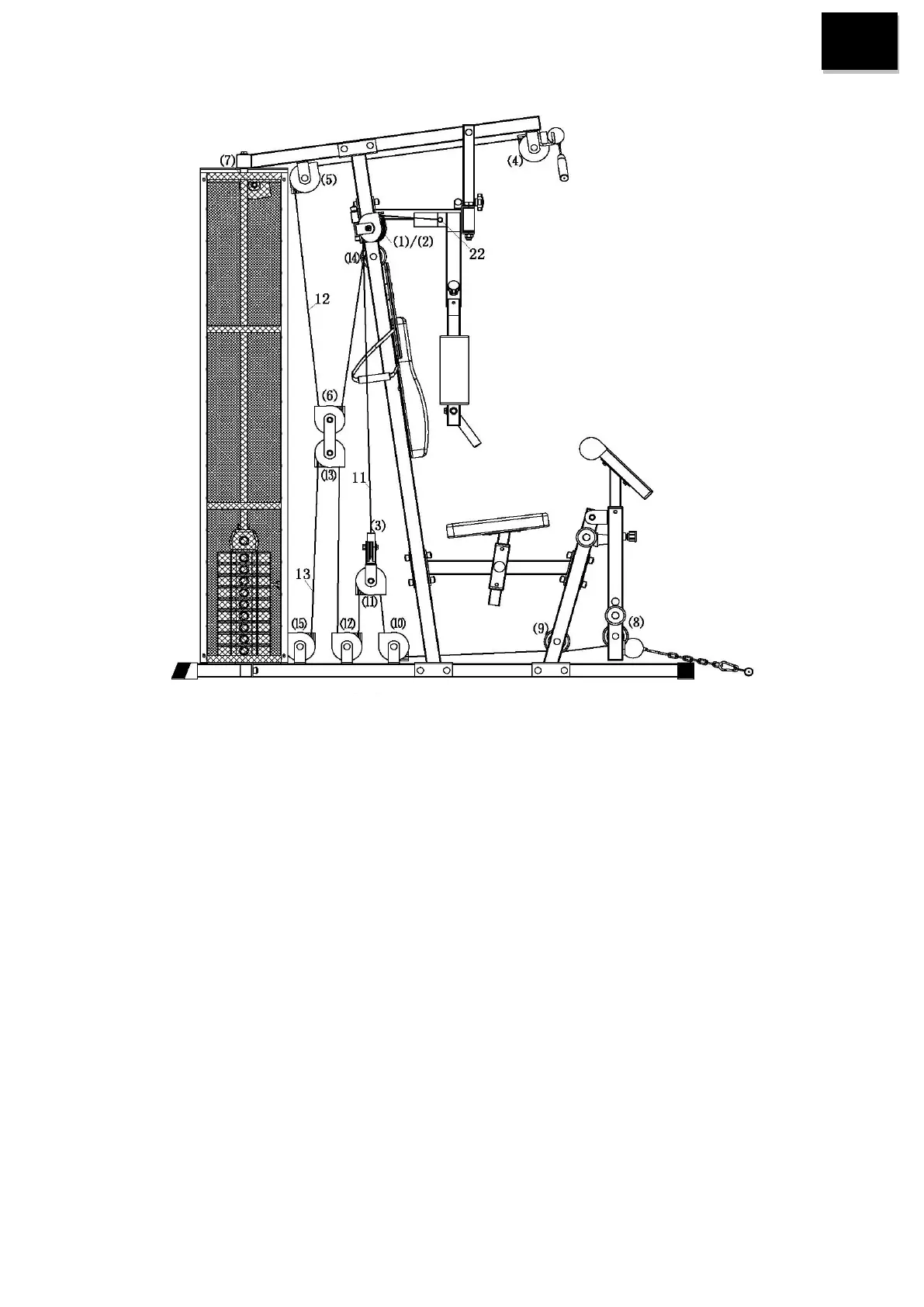

1. Připojte lanko bez balonku (11)
Spojte jeden konec lanka s horní pravou opěrou hrudi (J) šroubem M10*20pojitsnou maticí (22). Obtáhněte
druhý konec lana nahoru a okolo kladky 1, pod a okolo kladky 3, nahoru a okolo kladky 2, pak připojte tento
konec k vrchní levé opěře hrudi (K) šroubem M10*20 a pojistnou maticí (22).
2. Připojte lanko s jedním a půl balonkem (12)
Poznámka: Při tomto kroku by kladky měly být vyjmuty ze svých pozic.
Protáhněte konec lanka bez balonku nahoru kladkou 4, nahoru a okolo kladky 5, pod a okolo kladky 6,
nahoru a okolo kladky 14.
3. Připojte lanko s jedním balonkem (13)
Protáhněte ten konec lanka, na němuž není balonek pod kladkami 8、9、10, nahoru a okolo kladky 11, dolů
a okolo klady 12, nahoru a okolo kladky 13, dolů a okolo klady 15, nahoru a okolo kladky 7, dolů a zajistěte
konec k děrované tyči pro volbu závaží (Y) pomocí řetězu (6) a háků (7).
