CZ

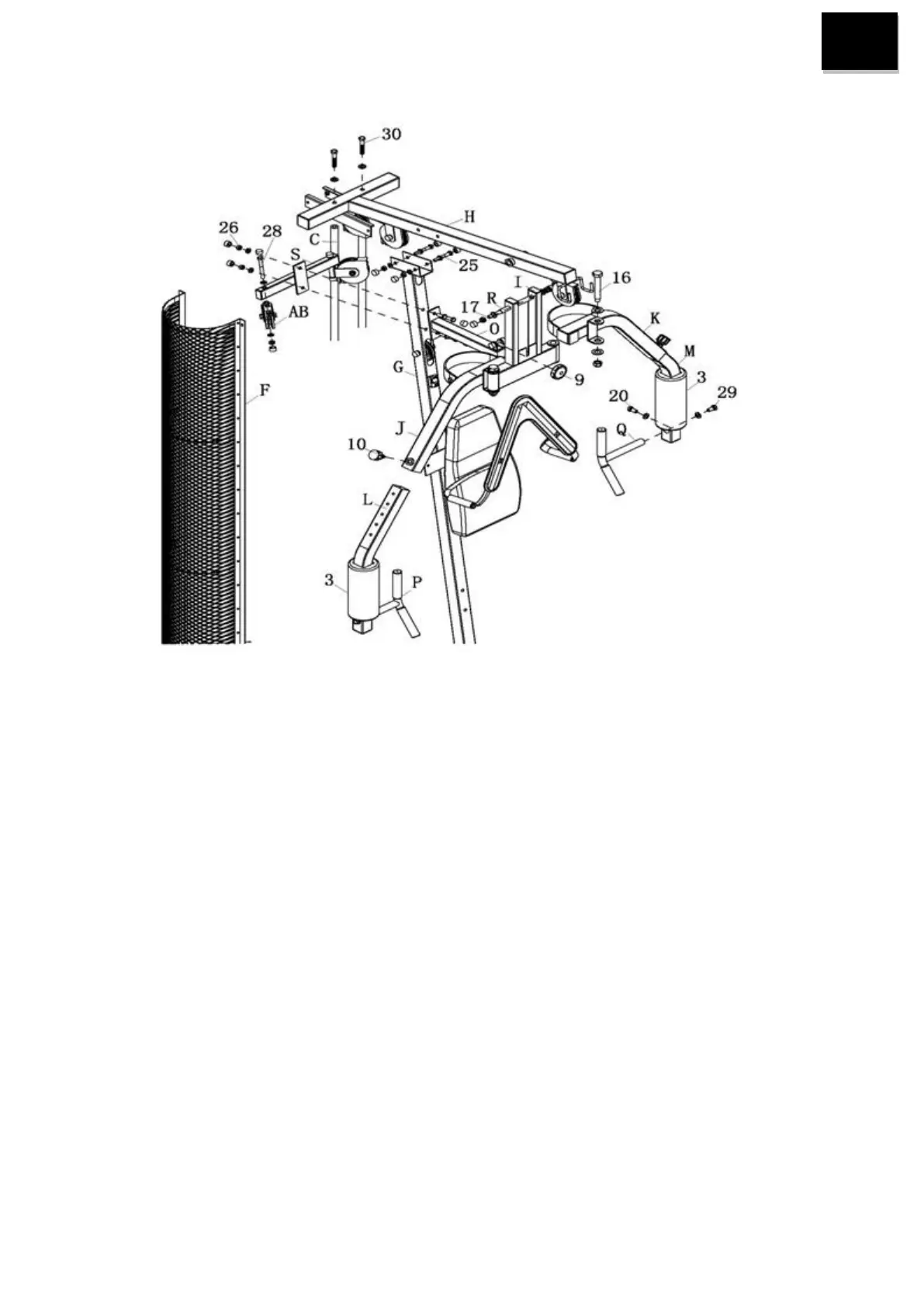

KROK 3
1. Připojte vrchní křížový nosník (H) k hlavnímu rámu (G) a vodicím tyčím(C) pomocí šroubů M10*70+
těsnění + matic (25) a šroubů M12*70+ těsnění (30).
2. Připojte opěru (O) a podpěru kladkostroje (S) do hlavního rámu (G) šrouby M10*75 podložkami +
maticemi (26).
3. Připojte kladkostroj (AB) k podpěře kladkostroje (S) šrouby M10*110+ podložkami + pojistnými
maticemi (28).
4. Připojte přítlačnou vzpěru (I) k vrchnímu křížovému nosníku (H) spojnou trubkou (R) a šrouby
M12*155+ podložkami + pojistnými maticemi (17).
5. Připojte vrchní pravou a levou podpěru hrudi (J&K) k přítlačné vzpěře (I) velkými šrouby c19+
podložkami + pojistnou maticí M16 (16).
6. Vložte spodní pravou a levou podpěru hrudi (M&L) do vrchní pravé a levé podpěry hrudi (J&K) upevněte
rychlostním válečkem (10).
7. Připojte pravou a levou rukojeť (P&Q) ke spodní pravé a levé podpěře hrudi (M&L) šrouby M12*20+
podložkami (29) a šrouby M8*20+podložkami (20).
8. Připojte kryty (F) k zadní základně (B) a vrchnímu křížovému nosníku (H) šrouby M6*16 (18).
