© 2015, Pinnacle Products International, Inc. 10 0DQXHOG¶XWLOLVDWLRQGX&LUFXODWHXUG¶DLU+9)
9(17,/$7(85'¶$7(/,(5´&217,18e
9XHeclatée
Pièces de Rechange
1eOHP Description
Numéro de pièce
1 Plaque du logo 95-043-0420
2 Grille avant 95-032-0185
3
Montage pale de
Ventilateur
95-003-0670
4 Châssis 95-001-0500
5 Grille Arrière 95-032-0285
6 Moteur 95-030-0525
7
Support du bouton
de Mise Sous Tension
95-031-0335
8
Cordon D’Alimentation 95-026-0270
1eOHP Description
Numéro de pièce
9
Bouton de Mise Sous
Tension
95-025-0600
10 Condensateur 95-004-0250
11 Bague 95-026-0180
12 Capot D’Interrupteur 95-031-0540
13 Trépied 95-040-0100
14 L’écrou Papillon 95-075-0400
15 La Vis à Tête 95-015-0220
16 Fixation de Plafond 95-078-0300
123
4
567891011
121514
13

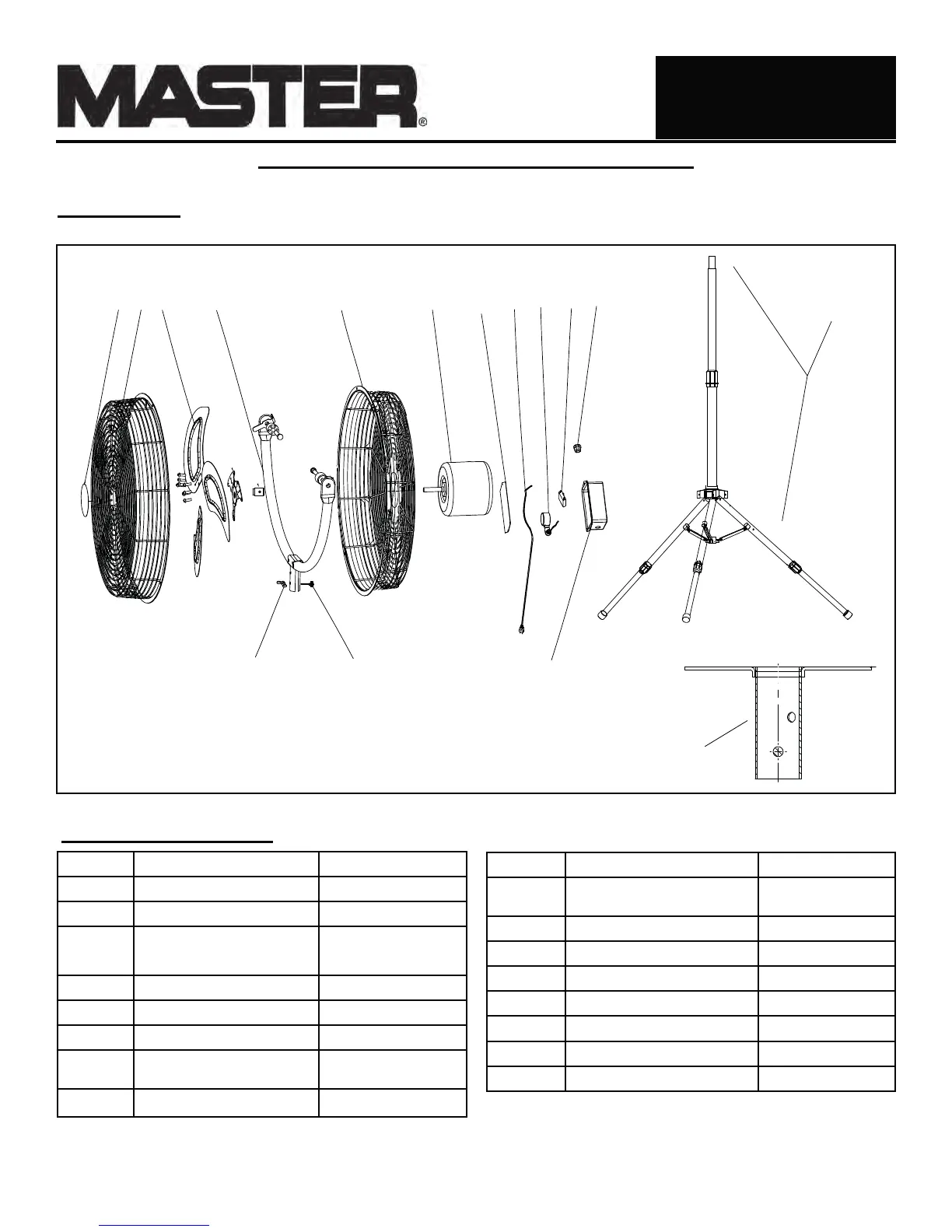

Figure 9: Vue eclatée du MAC-20S-DDF
16
NE JAMAIS LAISSER
819(17,/$7(856$16
6859(,//$1&(3(1'$17
/¶87,/,6$7,21287287(1e7$17
%5$1&+e685$/,0(17$7,21
