Installation et Montage
1. Placez le ventilateur sur un sol plat dans une position désirée et sûre, puis le brancher à une source d’alimentation
électrique approuvée.
© 2015, Pinnacle Products International, Inc. 12 +9)$LU&LUFXODWRU8VHU¶V0DQXDO
9(17,/$7(85FP201,',5(&7,211(/0$&2'')
Pièces de Rechange
Item # Description Part Number
1 Grille Avant 95-032-0170
2 Baril 95-001-0400
3
Bouton de Mise Sous
Tension
95-027-0130
4
Support du Bouton de
Mise Sous Tension
95-031-0325
5 Condensateur 95-004-0235
6 Cordon d’alimentation 95-026-0255
7 Moteur 95-030-0535
8
Assemblage du Support
du Moteur
95-030-0555
9
Ventilateur de
Refroidissement du Moteur
95-030-0556
10
Maontage Pale de
Ventilateur
95-003-0665
11 Grille Arriere 95-032-0275
12 Patte Avant 95-009-0600
13
Bouton du réglage
Horizontal
95-015-0150
14 espaceur 95-050-0200
15
Cadre du cerceau
Externe
95-024-0320
Item # Description Part Number
16
Bouton du réglage
vertical
95-015-0150
17 La Fixation Murale 95-078-0200
18 Appui-poignée 95-007-0100
19 Espaceur 95-050-0200
20 Bras de Poignée 95-006-0300
21 Patte Arrière 95-009-0610
22
Capuchon Pour
Base Large
95-024-0410
23 Base Large 95-024-0400
24 Appui-Patte 95-023-0240
25 Support Mural - L 95-077-0100
26 Support Mural - R 95-077-0110
27 Petite Base 95-024-0500
28
Capuchon Pour
Petite base
95-024-0510
29 Roue 95-024-0155
30 Fixation inférieure 95-024-0325
31 Plaque De Logo
95-043-0331

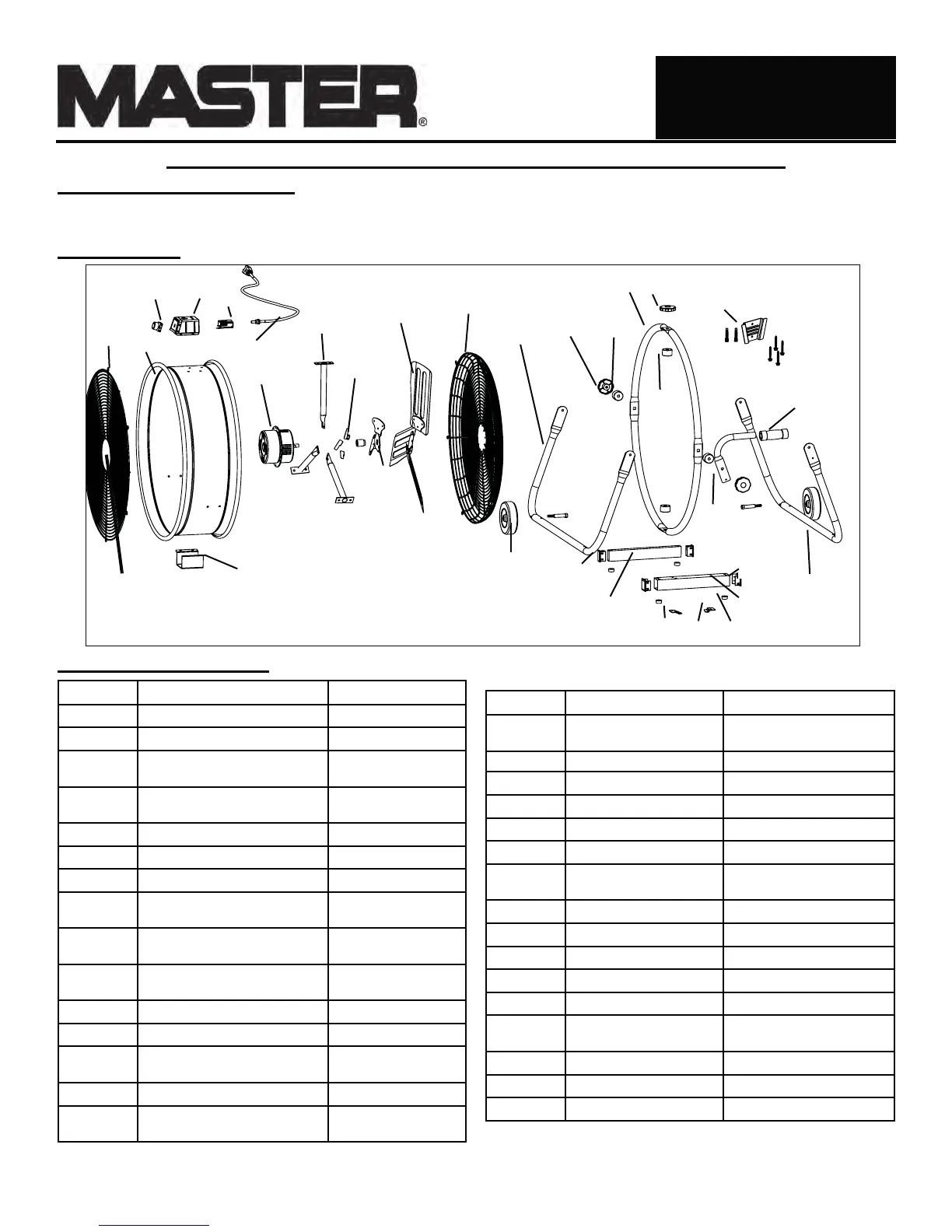

9XHeclatée
1
2
3
4
5
7
8
9
10
11
12
13
14
16
19
17
18
21
20
22
23
25
26
27
28
24
29
30
15
6
Figure 11: Vue éclatée du: MAC-24O-DDF
31
NE JAMAIS LAISSER
819(17,/$7(856$16
6859(,//$1&(3(1'$17
/¶87,/,6$7,21287287(1e7$17
%5$1&+e685$/,0(17$7,21
