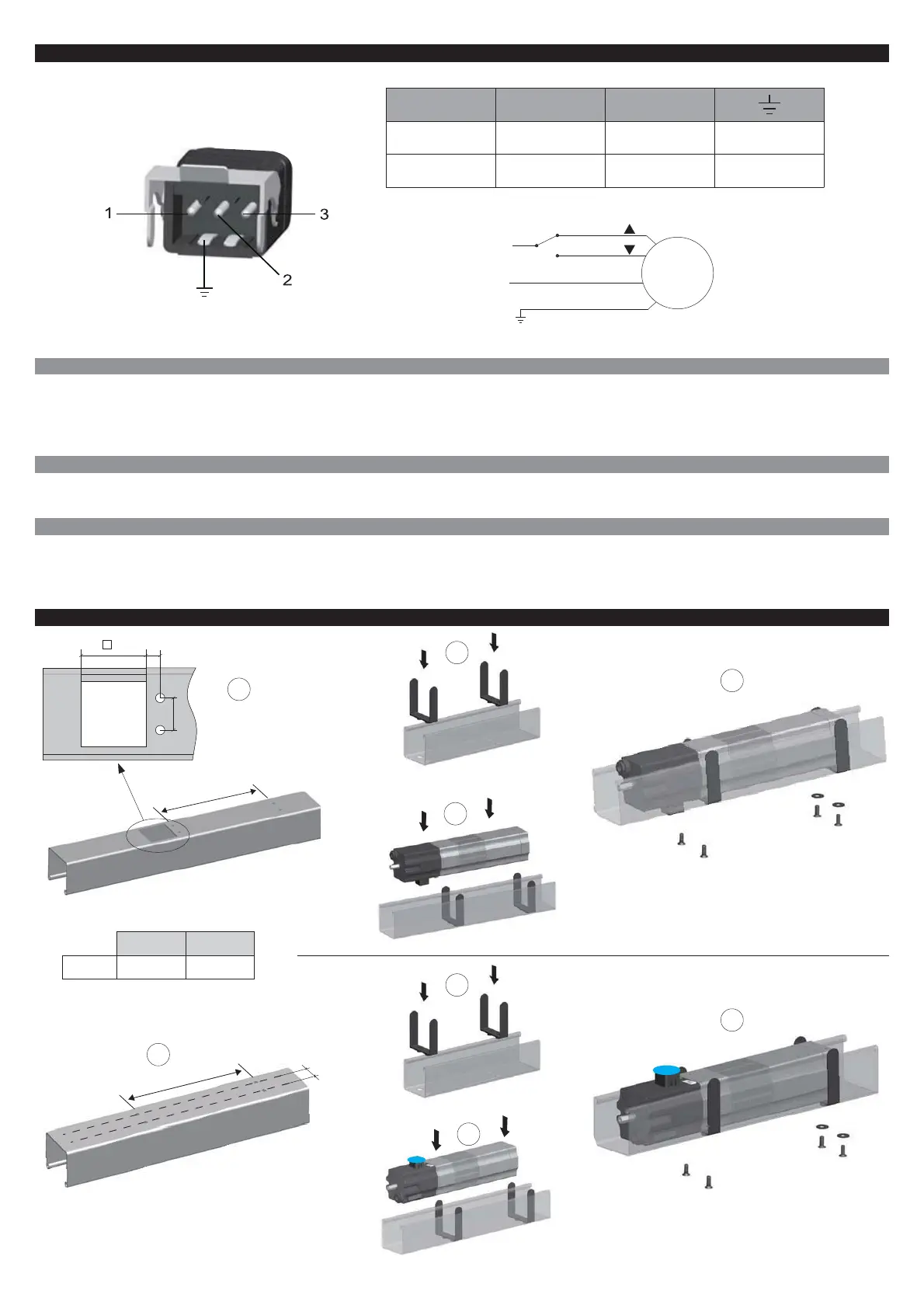

03. CONEXIÓN ELÉCTRICA
03.1 Advertencias para el electricista
Este motor está diseñado para funcionar con una fuente de alimentación estable. ● Realice las conexiones sin alimentación. ● Compruebe que la línea de alimentación no dependa de
circuitos eléctricos destinados a la iluminación. ● En la línea de alimentación hay que instalar un dispositivo magnetotérmico o diferencial. En la línea de alimentación hay que instalar
un dispositivo seccionador con categoría de sobretensión III, es decir, con distancia mínima de 3,5 mm entre los contactos. ● La sección de los cables de conexión debe ser
proporcional a la longitud de los mismos y a la absorción de la carga, y nunca debe ser inferior a 1,5 mm. ● Los botones de mando están conectados a la tensión de red y, por tanto,
deben estar adecuadamente aislados y protegidos.
03.2 Alimentación
Conecte el motor como se indica en el esquema. Es obligatorio conectar el motor al sistema de puesta a tierra. Las especificaciones eléctricas del motorse
indican en la etiqueta aplicada en el tubo del motor mismo.
02
M
1
3
2
N
L
03.3 Botón de mando
Se debe emplear un botón de acción momentánea (de operación manual) con enclavamiento mecánico y no desviadores de posición mantenida. ¡Está
terminantemente prohibido conectar en paralelo varios botones de mando! El botón de mando está sujeto a la tensión de red y debe estar adecuadamente
aislado y protegido.
04. INSTALACIÓN
44
22
L
1
2
3
L (mm)
156 190
2x4,5 Nm 2x9,5 Nm
4
M6x12
M5x12
L
2
M6x12
M5x12
4
3
1
22
10
