Master RIO - Page 19

03
06. REGULACIÓN DE LOS FINALES DE CARRERA
1- Presione y siga presionando SUBIDA.
2- Presione el botón VERDE por unos 5 segundos y luego suéltelo.
El botón VERDE permanece presionado.
3- Una vez alcanzada la posición deseada, detiene el motor.*
4- Presione brevemente BAJADA: el botón VERDE regresa a su posición.
Se ha fijado el final de carrera.
* Si se supera la posición deseada, es necesario fijar de todas maneras un final de carrera incorrecto (presionando brevemente BAJADA, el botón VERDE
regresa a su posición y fija el final de carrera), alejarse del final de carrera recién configurado y repetir el procedimiento.
Antes de comenzar la regulación, compruebe que el motor gire en ambos sentidos: no debe estar en el final de carrera.
06.1 Regulación del final de carrera SUPERIOR
Sentido HORARIO
=
SUBIDA
ATENCIÓN:
Mirando el motor por la parte de plástico de color negro:
1- Presione y siga presionando BAJADA.
2- Presione el botón BLANCO por unos 5 segundos y luego suéltelo.
El botón BLANCO permanece presionado.
3- Una vez alcanzada la posición deseada, detiene el motor.*
4- Presione brevemente SUBIDA: el botón BLANCO regresa a su posición.
Se ha fijado el final de carrera.
* Si se supera la posición deseada, es necesario fijar de todas maneras un final de carrera incorrecto (presionando brevemente SUBIDA, el botón BLANCO
regresa a su posición y fija el final de carrera), alejarse del final de carrera recién configurado y repetir el procedimiento.
06.2 Regulación del final de carrera INFERIOR
Sentido de rotación
Maniobra
Botón de regulación
HORARIO
SUBIDA
VERDE
ANTIHORARIO
BAJADA
BLANCO

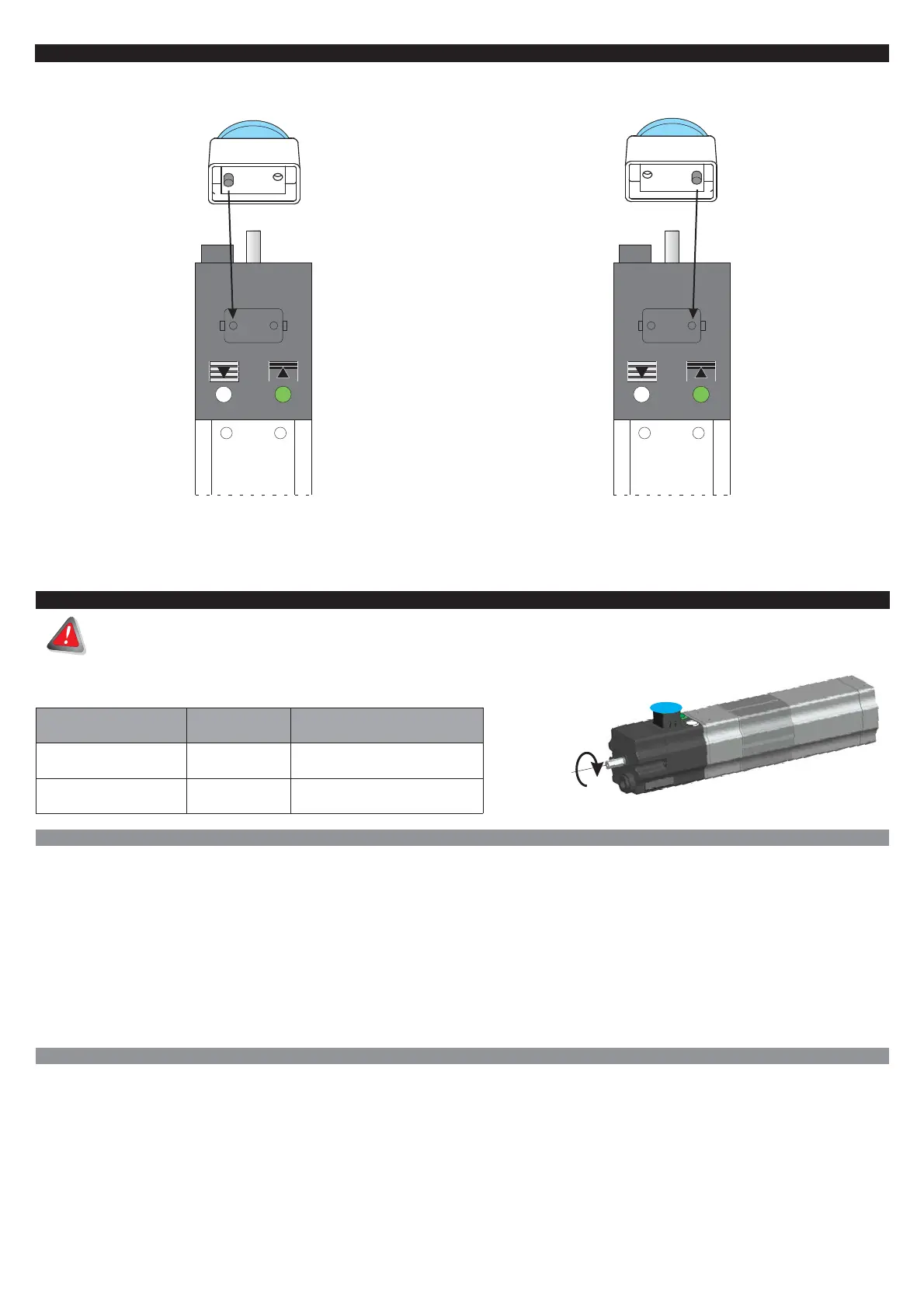

05. MONTAJE DEL BOTÓN DE PARADA
El botón de PARADA solo permite detener una de las maniobras: según se monte, este detendrá solamente la maniobra de SUBIDA
o solamente la maniobra de BAJADA.
Parada maniobra de BAJADA Parada maniobra de SUBIDA
