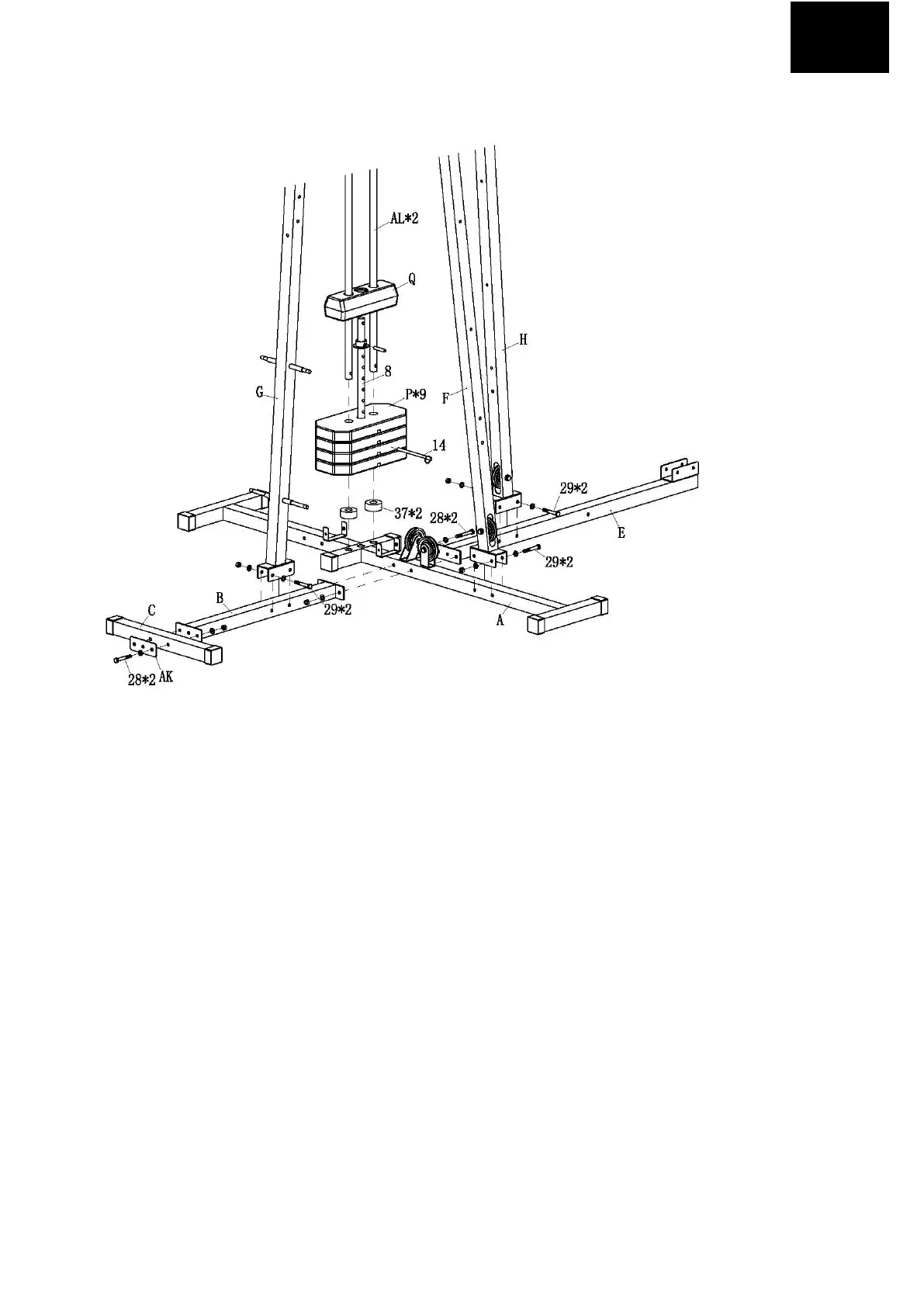

KROK 01
1. PRIPOJTE PRAVÚ ZÁKLADŇU (E) A ĽAVÚ ZÁKLADŇU (B) K HLAVNEJ ZÁKLADNI (A) DVOMA
SKRUTKAMI M10*75, ŠTYRMA PODLOŽKAMI A DVOMA MATICAMI.
2. PRIPOJTE ĽAVý NOSNÍK (C) K ĽAVEJ ZÁKLADNI (28) PODĽA OBRÁZKU.
3. PRIPOJTE HLAVNÚ VERTIKÁLNU OPORU (F) K LAVNEJ ZÁKLADNI (A) DVOMA SKRUTKAMI
m10*70, ŤYRMA PODLOŽKAMI A DVOMA MATICAMI (29) PODĽA OBRÁZKU.
4. NASUŇTE KAŽDÚ DOSKU PRE NASTAVENIE ZÁVAŽÍ (P) NA VODIACE TYČE (AL).
5. VSUŇTE DIEROVANÚ TYČ (8) DO DOSKY PRE NASTAVENIE ZÁVAŽÍ. (P).
6. NASUŇTE VRCHNÚ ZARÁŽKU (Q) NA VODIACE TYČE (P).
7. PRIPOJTE ĽAVú VERRTIKÁLNU OPORU (G) K ĽAVEJ ZÁKLADNI (B) DVOMI SKRUTKAMI M10*70,
ŠTYRMI PODLOŽKAMI A DVOMA MATICAMI (29).
8. PRIPOJTE PRAVÚ VERTIKALNU OPORU (H) K PRAVEJ ZÁKLADNI (E) DVOMA SKRUTKAMI
M10*70, ŠTYRMI PODLOŽKAMI A DVOMA MATICAMI (29) PODĽA OBRÁZKU.
