KROK 02

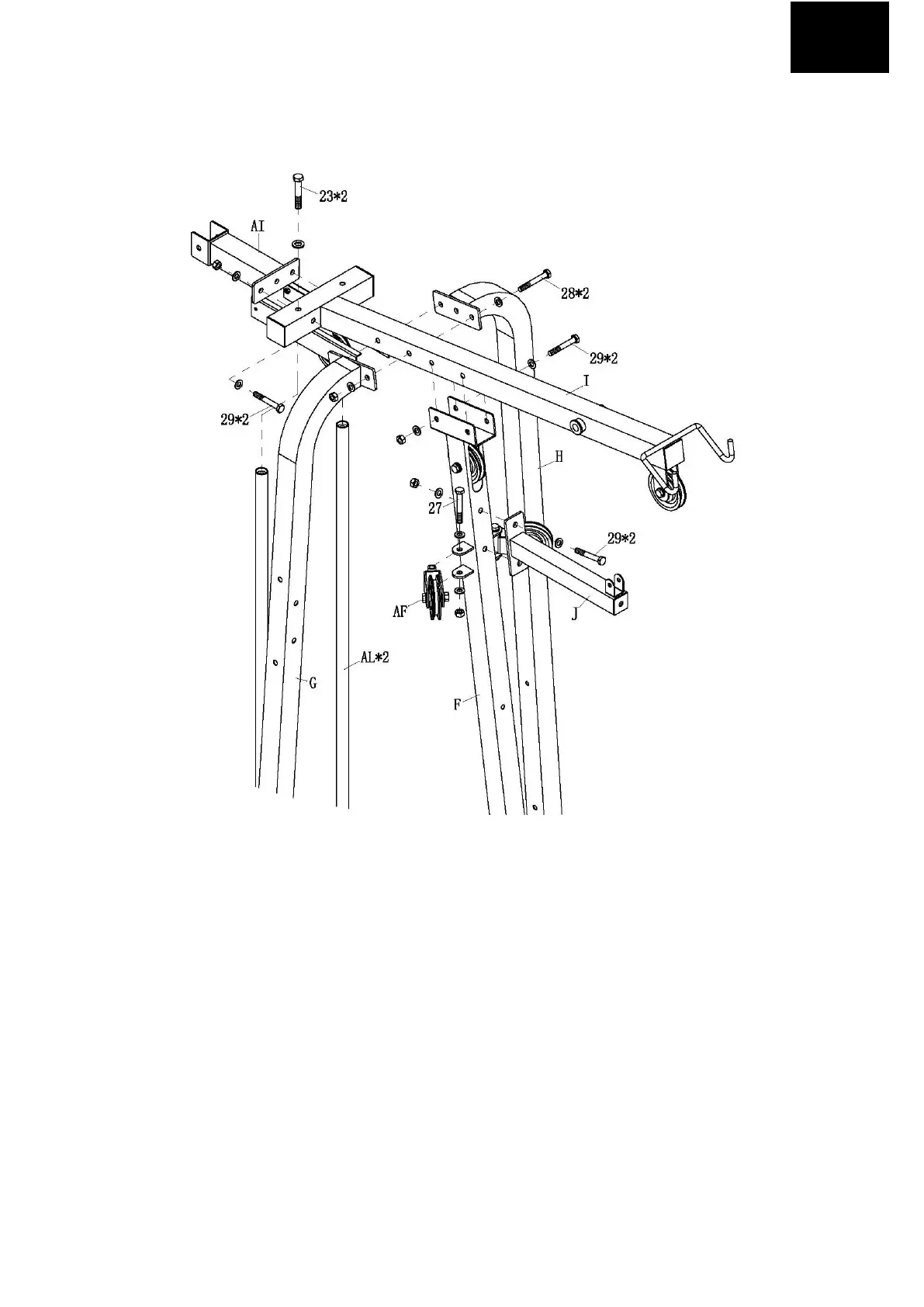

1.PRIPIJTE HORNÝ HORIZONTÁLNÝ NOSN´K (I) K HLAVNEJ VERTIKALNEJ OPERE (F) DVOMA
SKRUTKAMI M10*70, ŠTYRMI PODLOŽKAMI A DVOMI MATICAMI (29 PODĽA OBRÁZKU.
2. PRIPOJTE OPERU (J) K HLAVNEJ VERRTIKÁLNEJ OPORE (F) DVOMA SKRUTKAMI M10*70,
ŠTYRMI PODLOŽKAMI A DVOMA MAITICAMI (29) PODĽA OBRÁZKU.
3. PRIPOJTE ĽAVÚ VERRTIKÁLNU OPORU (G) A PRAVÚ VERRTIKÁLNU OPORU (H) K HORNÉMU
HORIZONTÁLNÉMU NOSNÍKU(I) DVOMA SKRUTKAMI M10*75, ŠTYRMI PODLOŽKAMI A
DVOMA MATICAMI (28) PODĽA OBRÁZKU.
4. PRIPOJTE VODIACÚ TYČ (AL) HLAVNÝ KRIŽOVÝ NOSN´K (I) DVOMA SKRUTKAMI M12*70 A
DVOMA PODLOŽKAMI (23) PODĽA OBRÁZKU.
5. PRIPOJTE VRCHNÚ ZADNÚ KRÍŽOVÚ ÚCHYTKU (AI) K HLAVNÉMU KRÍŽOVÉMU NOSNÍKU (I)
DVOMA SKRUTKAMI M10*70 A ŠTYRMI PODLOŽKAMI (29) PODĽA OBRÁZKU.
6. PRIPOJTE VERRTIKÁLNE KLADKY (AF) K HLAVNEJ VERTIKALNEJ OPORE (F) DVOMA
SKRUTKAMI M10*75, ŠTYRMI PODLOŽKAMI A DVOMA POISTNÝMI MATICAMI (27) PODĽA
OBRÁZKU.
