Master ZEUS - Page 81

81
DE
SCHRITT 03

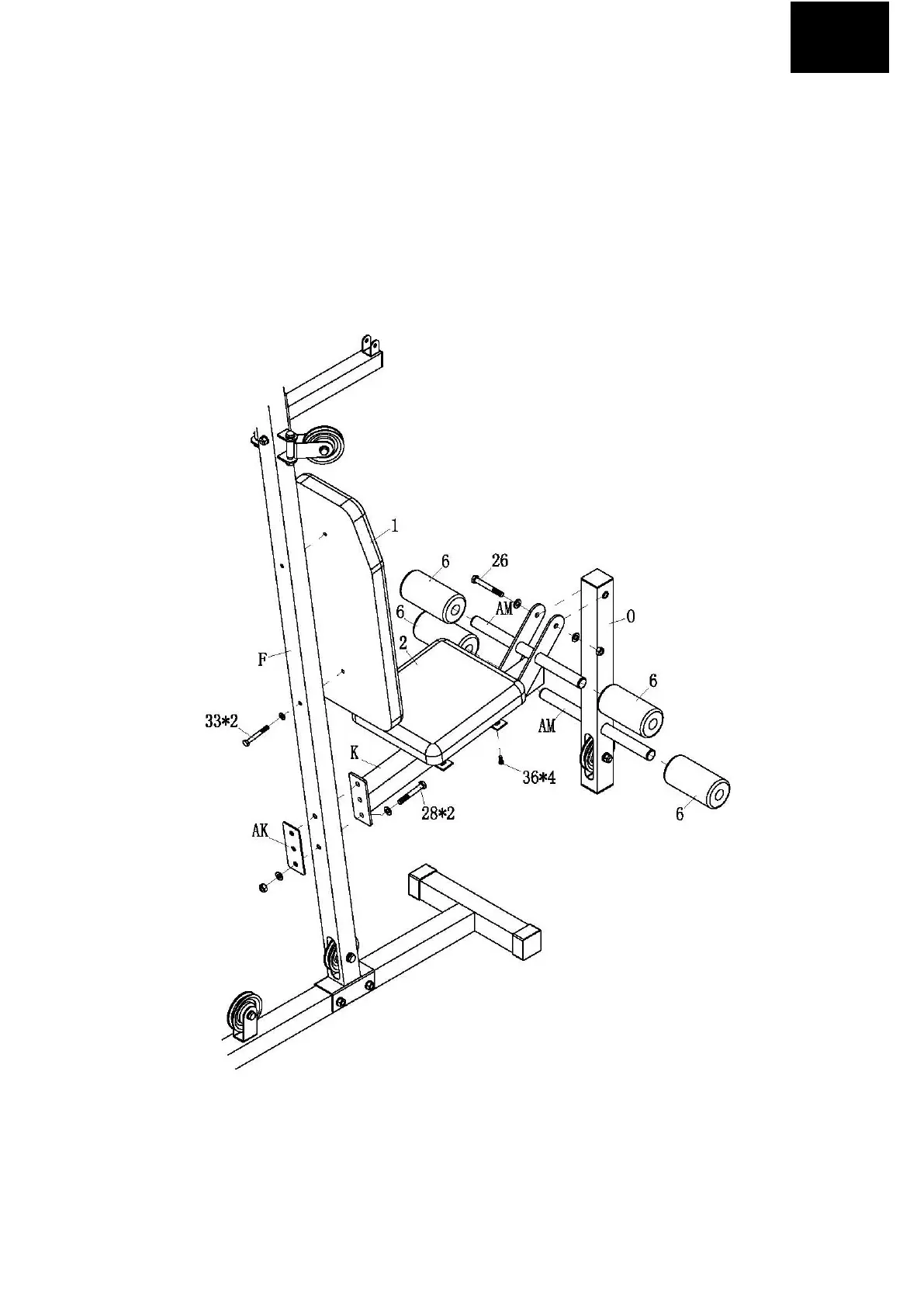

1. BEFESTIGEN SIE DIE FRONTSITZESSTÜTZE (K) MIT ZWEI SCHRAUBEN M10*75, VIER UNTERLAGEN
UND ZWEI MUTTERN (28) AN DER VERTIKALEN HAUPTSTÜTZE (F) NACH DEM BILD AN.
2. BEFESTIGEN SIE DEN TRÄGER FÜR BEINENSTÜTZE MIT EINSTELLBARER LÄNGE (O) MIT DER
SCHRAUBE M10*80, ZWEI UNTERLAGEN UND DER SICHERUNGSMUTTER (26) AN DER
FRONTSITZESSTÜTZE (K) NACH DEM BILD AN.
3. BEFESTIGEN SIE DEN POLSTERSITZ (2) MIT VIER SCHRAUBEN M6*15 (35) AN DER
FRONTSITZESSTÜTZE (K) NACH DEM BILD AN.
4. BEFESTIGEN SIE DAS GROSSE RÜCKENPOLSTER (1) MIT ZWEI SCHRAUBEN M8*65 UND ZWEI
UNTERLAGEN (33) AN DER VERTIKALEN HAUPTSTÜTZE (F) NACH DEM BILD AN.
5. SCHIEBEN SIE DEN SCHAUMSTOFFHANDGRIFF (AM) IN DAS LOCH EIN.
6. SCHIEBEN SIE DEN SCHAUMSTOFFPOLSTER (6) AUF DIE SCHAUMSTOFFROHR (AM) AUF.
