82
DE
SCHRITT 04

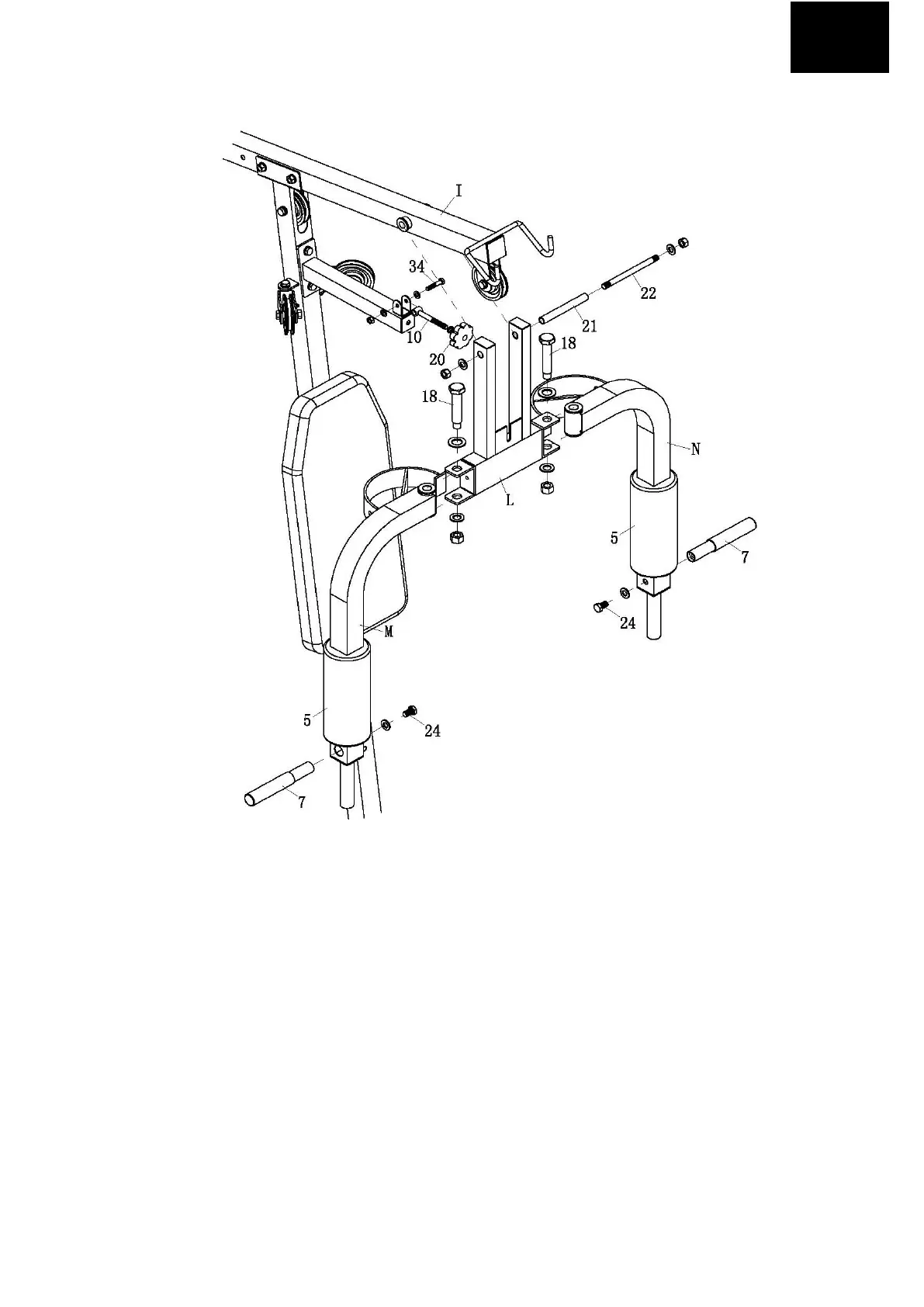

1. BEFESTIGEN SIE DIE DRUCKSTÜTZE (L) MIT DER ROHR (21), DER SCHRAUBE M12*160, ZWEI
UNTERLAGEN UND ZWEI MUTTERN (22) AN DER OBEREN HORIZONTALEN STÜTZE (I) NACH DEM
BILD AN.
2. BEFESTIGEN SIE DEN KLEINEN HANDGRIFF (7) MIT DER SCHRAUBE M12*20 UND MIT DER
UNTERLAGE (24) AN DER BRUSTSTÜTZE (M&N) NACH DEM BILD AN.
3. BEFESTIGEN SIE DIE BRUSTSTÜTZE (M&N) MITHILFE VON ZWEI BOLZEN, ZWEI UNTERLAGEN UND
ZWEI SCHRAUBEN M16 (18) AN DER DRUCKSTÜTZE (L) NACH DEM BILD AN.
4. BEFESTIGEN SIE DIE SCHLOSSSCHRAUBE DER QUERSTÜTZE (10) MIT DER SCHRAUBE M8*40, ZWEI
UNTERLAGEN UND DER SICHERUNGSMUTTER (34) AN DER STÜTZE (J) AN, DANACH SCHRAUBEN SIE
DIE SCHRAUBE MIT FÜNFKANTANSATZ M10 NACH DEM BILD ZU.
