ALINEAR LAS POLEAS
INSTALACIÓN
PRECAUCIONES:
Tome las siguientes precauciones antes de instalar su enfriador:
• Antes de la instalación, asegúrese de que su sistema eléctrico esté preparado para el consumo adicional de voltaje de la
unidad
• NO se recomienda su instalación en el ático.
• De instalar la unidad sobre el suelo, asegúrese de que la zona esté nivelada, bien apisonada y que no sufrirá erosión o se
tornará inestable al ser expuesta a líquidos.
• De instalar sobre un soporte, o una construcción existente, asegúrese de que dicha estructura soportará el peso operativo
del enfriador. (Vea la tabla de especifi caciones para conocer el peso operativo.)
• Asegúrese de que toda la unidad tenga soporte sufi ciente. Si apoyará la unidad sobre pies en cada esquina,
debe agregar un apoyo en el medio de la unidad, donde las dos secciones se unen.
• Le recomendamos que consulte a un contratista profesional si la instalación requiere cortar estructuras existen-
tes tales como paredes o techos.
• No atornille o perfore a 5 pulgadas del fondo de la sección húmeda, ya que podría atravesar el depósito.
• Asegúrese de que el trabajo eléctrico cumpla con las normas locales. Puede requerir un electricista para un
cableado correcto y seguro.
ADVERTENCIA: DESCONECTE TODOS LOS SERVICIOS ELÉCTRICOS QUE SE UTILIZARÁN PARA ESTA UNIDAD
ANTES DE COMENZAR LA INSTALACIÓN Y NO LOS RE-CONECTE HASTA QUE FINALICE LA INSTALACIÓN.
PIEZAS Y HERRAMIENTAS NECESARIAS:
• Motor con polea para motor (se adquiere por separado)
• Llave Allen 5/32 (para instalación de polea)
• Llave 7/16 o Llave ajustable
• Destornillador Phillips
• Llave de paso o válvula de agua y tubos
• Multímetro (para lectura de amperios)

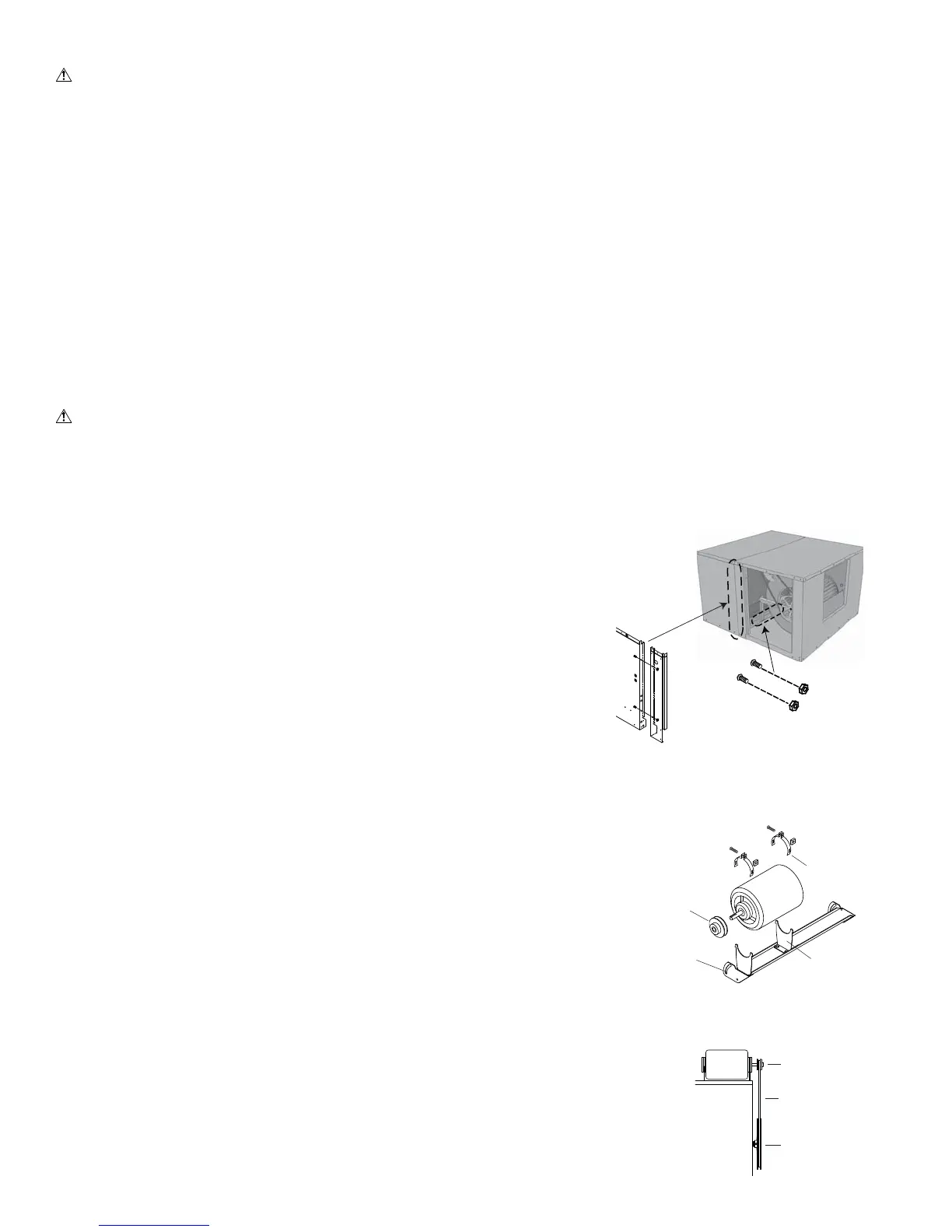

SEPARACIÓN DE SECCIONES
Siga los pasos a continuación para separar las secciones de la unidad, si lo prefi ere
para facilitar la instalación:
1. Quite las cuatro tuercas (dos a cada lado) del poste central interno de la unidad,
conectando la sección húmeda con la sección de la sopladora.
2. En algunos modelos, también será necesario quitar dos tuercas del interior de la
unidad, que unen los paneles del fondo de ambas secciones.
INSTALACIÓN DEL MOTOR
Nota: El motor se adquiere por separado. Vea la Tabla de Especifi caciones de Motor
para conocer los motores que pueden utilizarse.
1. Para una instalación típica de 120V, conecte el cable del motor (incluido) al
motor (adquirido por separado). Siga el diagrama eléctrico del motor utilizando el
siguiente código de colores:
NEGRO - ALTO; ROJO - BAJO; BLANCO - COMÚN; VERDE - TIERRA
2. Para instalar un motor de 1 CV, mueva la horquilla ajustable para hacer lugar al
motor más grande. Ajuste el tamaño del soporte según sea necesario para el
tamaño del motor. Monte el motor de la sopladora a las horquillas de la montura
del motor. Asegure el mismo con los seguros incluidos para el motor.
3. Deje el enchufe del motor desconectado hasta que la parte eléctrica de la
instalación esté completa.
INSTALACIÓN DE POLEA
1. Abra la polea ajustable unas cinco vueltas completas hasta su diámetro menor.
2. Instale la polea del motor en el eje del motor de manera que esté alineada con la
polea de transmisión de la sopladora y ajuste con la llave Allen.
3. Desajuste el tornillo del montura del motor.
4. Instale la correa en las poleas.
Quite
Los Dos
Tuercas
(A Cada
Lado) Que
Conectan
Las
Secciones
Juntas
Quite Dos Tuercas
Que Unen Los
Paneles Del Fondo
Seguros
Horquilla
Ajustable
Polea Del
Motor
Montura
Del Motor
Ajustable
Motor
