INSTRUCTIONS D’ASSEMBLAGE

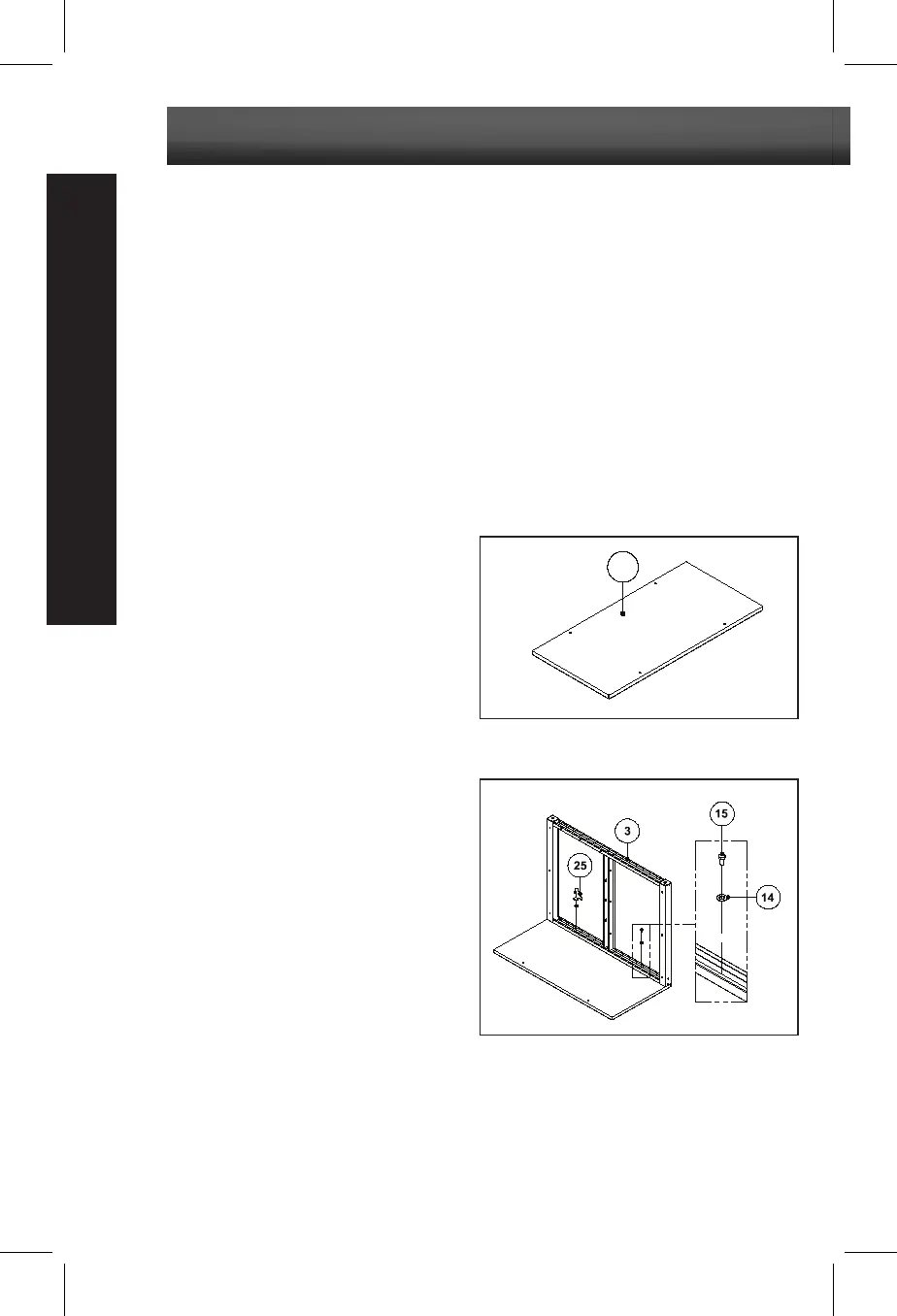

Fig. A
1
Fig. B
PRÉPARATION DE L’ASSEMBLAGE
• Commencez l’assemblage de cette armoire sur une surface propre et plane.
• Retirez tous les articles de la boîte et assurez-vous que toutes les pièces énumérées à la
page 3 sont présentes.
• Lors de l’installation de pièces ayant plus d’une vis, serrez toutes les vis à la main avant
de les serrer à l’aide du tournevis (21) fourni. Si vous utilisez une visseuse électrique,
utilisez un réglage faible de serrage de couple.
AVERTISSEMENT
Certaines pièces ont des bords tranchants. Pour éviter les blessures, il est recommandé de
porter des gants pendant l’assemblage.
INSTRUCTIONS D’ASSEMBLAGE
1. Ouvrez les deux cartons; repérez le
dessus en bois massif (1) et sortez-le du
carton. Mettez de côté les autres pièces.
Lors de l'assemblage de cette pièce,
placez le dessus en bois massif à l'envers
sur le carton pour éviter les rayures sur la
surface supérieure (Fig. A).
2. Installez le châssis arrière (3) au
dessus en bois massif (1)
[Utilisez la clé (25) pour cette étape]
Placez le châssis arrière (3) sur le dessus
en bois massif (1), comme indiqué à la fig.
B, et fixez-le au moyen de trois vis (15) et
des rondelles (15) à l'aide de la clé (25).
Fixez le haut du châssis arrière (3), comme
indiqué sur l'autocollant au dessus en bois
massif (1) (le dessus en bois massif n'a
pas de côté avant/arrière défini) (Fig. B).
Remarque : Vérifiez que l'arrière et le côté sont alignés avec le dessus en bois massif (1). Lors
de l'assemblage d'une pièce, ne serrez pas complètement les vis tant qu'elles n'ont pas toutes été
partiellement vissées.
