MasterCraft 068-0002-6

INSTRUCTIONS D’ASSEMBLAGE

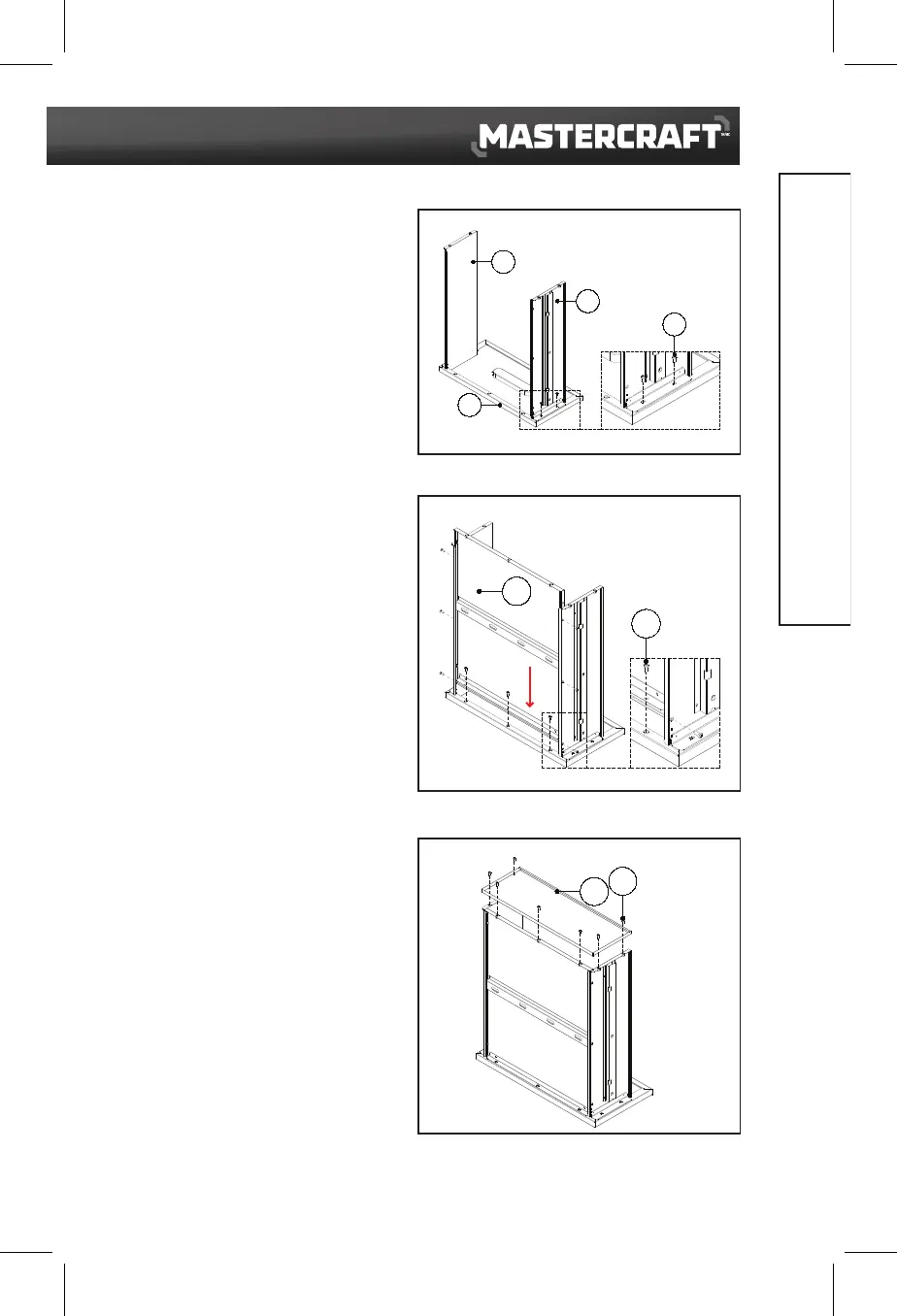

11. Assemblez les panneaux
latéraux du grand tiroir
Fixez un à un les panneaux
latéraux du grand tiroir (11Cet
11B) à l'arrière du panneau avant
du grand tiroir en inox (11A).
Vérifiez que les panneaux latéraux
du tiroir touchent l'arrière du
panneau avant du grand tiroir
(11A). Alignez les trous de vis et
utilisez quatre vis (17) à l'aide du
tournevis (21) pour fixer le tout
(Fig. M).
12. Assemblez le panneau
inférieur du grand tiroir
(11E)
Insérez le panneau inférieur du
grand tiroir (11E) entre les deux
côtés et à l'arrière du panneau
avant du grand tiroir (11A). Utilisez
neuf vis (17) à l'aide du tournevis
(21) pour fixer (Fig. N).
13. Installez le panneau arrière
du grand tiroir (11D)
Fixez le panneau arrière du grand
tiroir (11D) au reste du tiroir
assemblé au moyen de sept vis
(17) à l'aide du tournevis (21). Une
fois le grand tiroir assemblé,
répétez les étapes11 à13 pour
assembler l'autre grand tiroir. Vous
devriez avoir deux grands tiroirs et
deux petits tiroirs (Fig. O).
Fig. M
17
11C
11B
11A
Fig. N
17
11E
Fig. O
11D
17
11
