MC9640
CARGADOR INTELIGENTE DE BANCO 12V
027-1063 Rev. 20190321
1903091-11
23. INSTRUCCIONES DE MANTENIMIENTO
Pinzas y mordazas deterioradas deben ser reemplazadas. Las par-
tes deterioradas causan malas conexiones y pueden ser un peligro
para su seguridad. Vea la lista de piezas para el número de kits de
pinzas y mordazas. Cualquier mantenimiento y reparación de esta
unidad que necesite el desmonte de la caja debe ser realizado sólo
por un servicio cualificado. El montaje incorrecto puede llevar a un
shock eléctrico cuando se use la unidad.

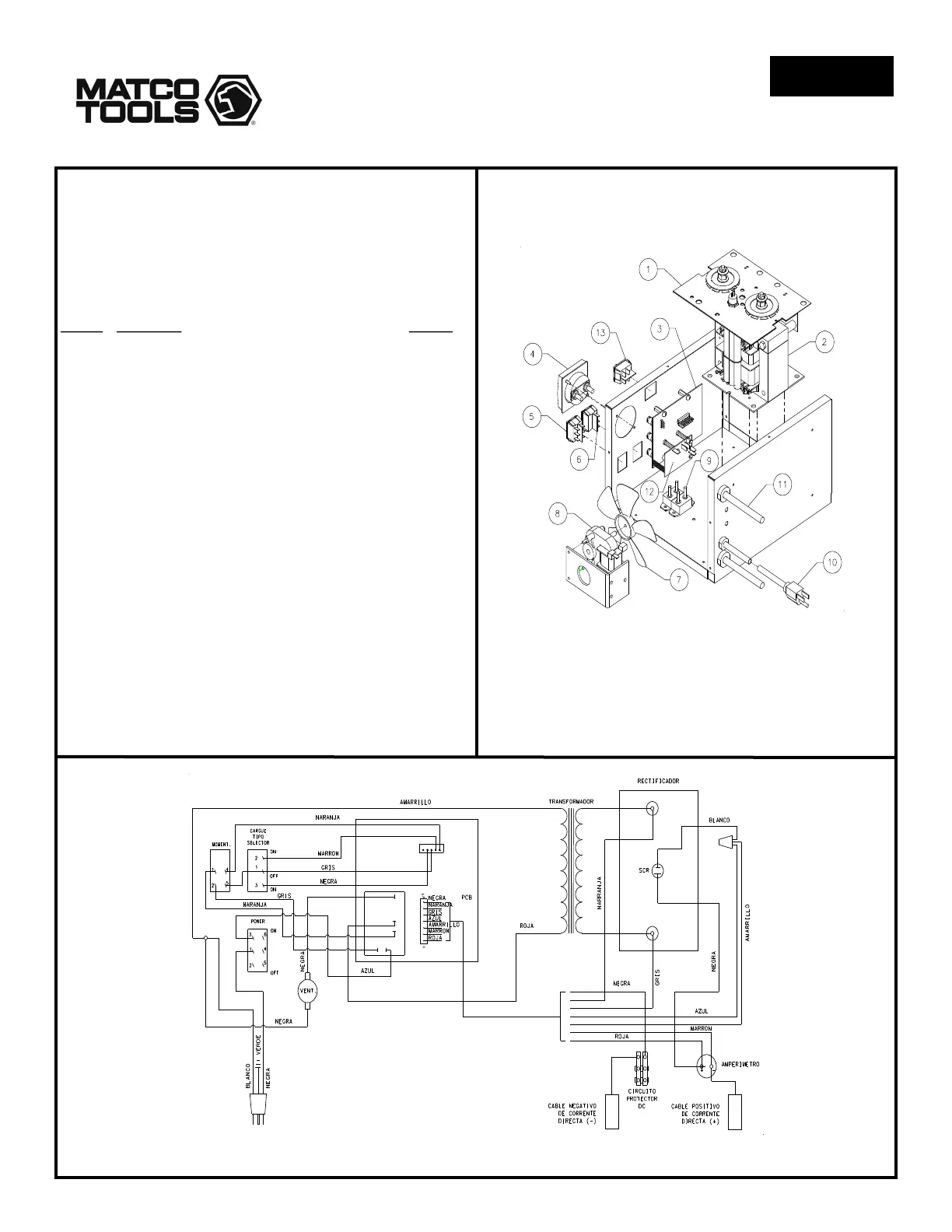

LISTA DE PARTES
Articulo Descripción N Pieza
1) Rectificador ............................................................... 611194
2) Transformador ........................................................... 611195
3) Tablero de Circuitos .................................................. 611155
4) Amperímetro ............................................................. 610346
5) Interruptor ................................................................. 610291
6) Interruptor ON-OFF-ON ............................................. 611167
7) Hélice del Ventilador ................................................. 610189
8) Motor del Ventilador .................................................. 610190
9) Circuito Protector DC (2) ........................................... 610987
10) Cordón AC .............................................................. 610696
11) Set de Cables DC...................................................... 610820
12) Tablero de Circuitos .................................................. 611470
13) Interruptor ................................................................. 610263
No se muestra
Agarradera ................................................................ 610057
Pinzas (1 par incluyen mordazas) .................................. 6199
Set de Mordazas (repara una pinza) ......................... 610970
AC Transf
Fan Out
J6
J3
J5
J2
J1
DIAGRAMA DE CABLES
