20 21
A Abra los COMPONENTES NECESARIOS PARA EL PASO 2.
B Deslice el BRAZO DEL PEDAL IZQUIERDO (5) para encajarlo en la
BIELA (6) y acóplelo utilizando 1 PERNO (F) y 1 TUERCA (G); apriete
hasta 77,4 Nm / 57 lb-ft.
2 3
Componentes necesarios para
el paso 2
Descripción Cantidad
F
G
Perno
Tuerca
1
1
A Abra los COMPONENTES NECESARIOS PARA EL PASO 3.
B Tire con cuidado del CABLE (7) pasándolo a través del CONJUNTO
DE ESTRUCTURA SUPERIOR (8) y sirviéndose del CABLE GUÍA (9)
situado dentro del CONJUNTO DE ESTRUCTURA SUPERIOR (8).
C Instale el CONJUNTO DE ESTRUCTURA SUPERIOR (8)
al BASTIDOR PRINCIPAL (2) utilizando 4 PERNOS (H)
y 4 ARANDELAS PLANAS (I) y apriete hasta 64,5 Nm / 47,6 lb-ft.
D Inserte 2 TORNILLOS (J) en la parte inferior trasera del
BASTIDOR PRINCIPAL (2).
E Inserte las PATAS DE INCLINACIÓN DEL BASTIDOR (10) en la
zona inferior del CONJUNTO DE ESTRUCTURA SUPERIOR (8).
Componentes necesarios para
el paso 3
Descripción Cantidad
H
I
J
Perno
Arandela plana
Tornillo
4
4
2
Nota: Tenga cuidado de no
pillar ningún cable al instalar el
conjunto de estructura superior.
FIGURA DEL MODELO A50
ESPAÑOL
1
FIGURA DEL MODELO A50
Componentes necesarios para
el paso 1
Descripción Cantidad
A
B
C
D
E
Perno
Arandela plana
Tuerca
Tornillo
Arandela plana
1
2
1
8
4

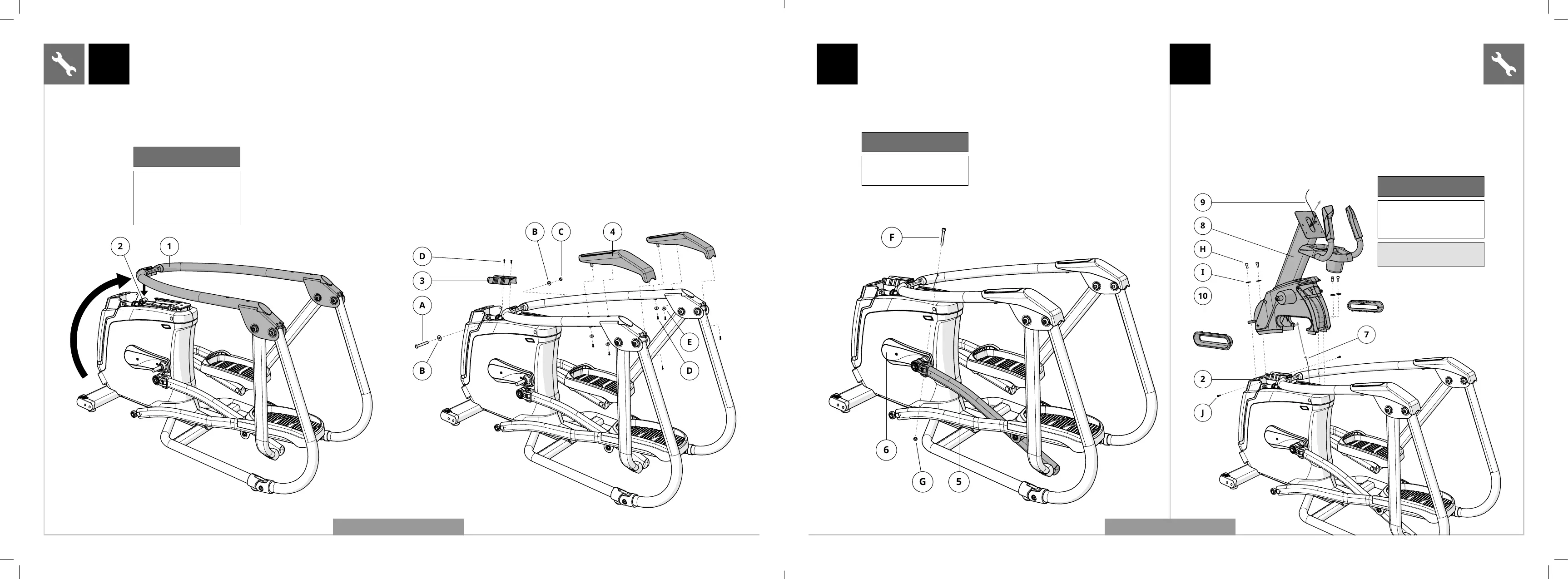

A Abra los COMPONENTES NECESARIOS PARA EL PASO 1.
B Levante con suavidad el PASAMANOS SUPERIOR (1) y alinéelo con el BASTIDOR PRINCIPAL (2).
C Retire la brida del BASTIDOR PRINCIPAL (2).
D Acople el PASAMANOS SUPERIOR (1) al BASTIDOR PRINCIPAL (2) utilizando 1 PERNO (A), 2 ARANDELAS PLANAS (B)
y 1 TUERCA (C) y apriete hasta 45,9 Nm / 33,9 lb-ft.
E Una el SOPORTE DE LOS RAÍLES SUPERIORES (3) al PASAMANOS SUPERIOR (1) utilizando 2 TORNILLOS (D).
F Monte las CUBIERTAS DE LOS PASAMANOS (4) utilizando 6 TORNILLOS (D) y 4 ARANDELAS PLANAS (E).
ESPAÑOL
