Matrix E30 User Manual

15

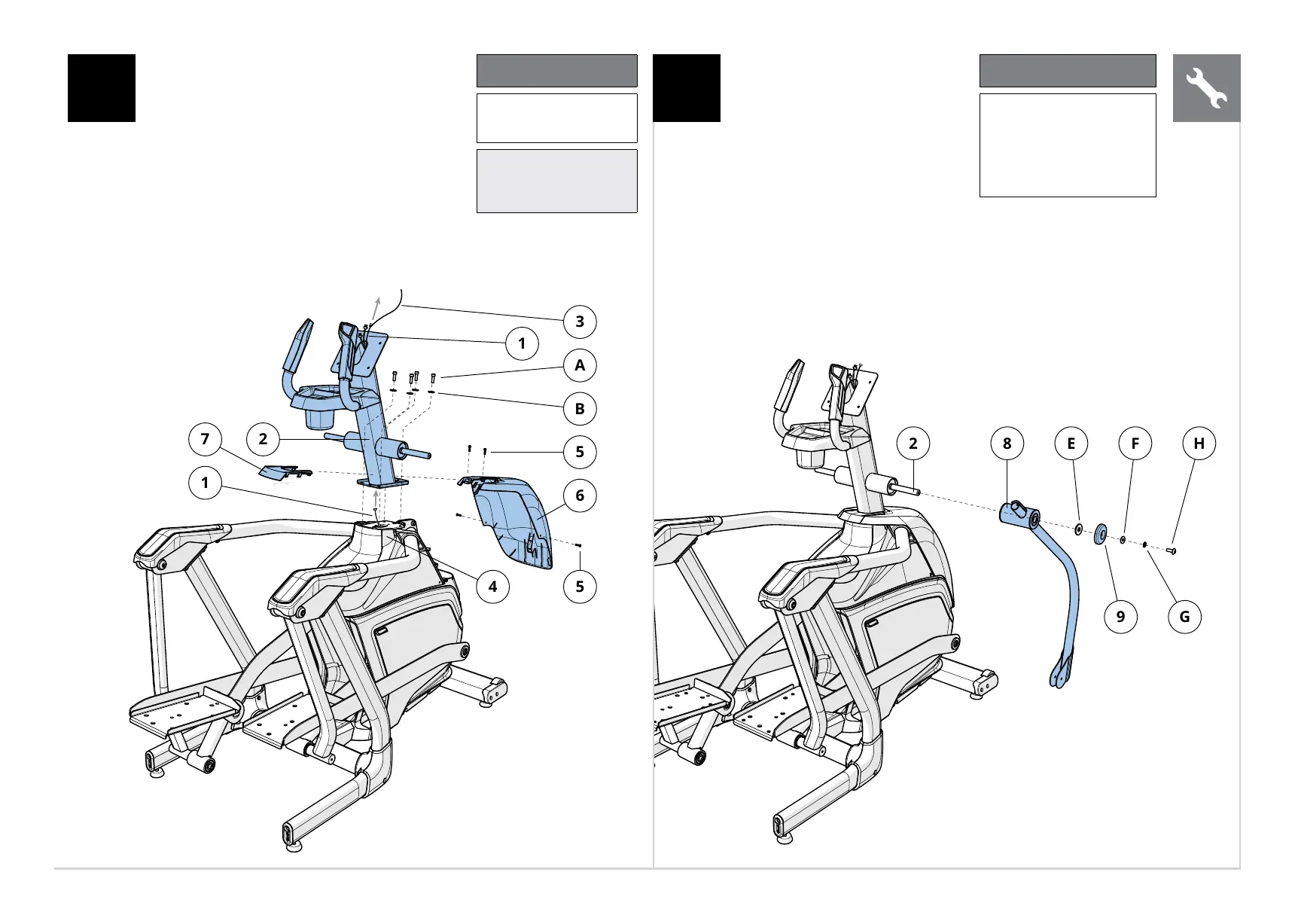

A Abra los COMPONENTES NECESARIOS PARA EL PASO 1.
B Retire los 4 TORNILLOS PREINSTALADOS
(5) y LA CUBIERTA DE LA TAPA SUPERIOR
(6) del BASTIDOR PRINCIPAL (4).
C Tire con cuidado del CABLE (1) a través del MÁSTIL DE
LA CONSOLA (2) usando el CABLE GUÍA (3) situado
en el interior del MÁSTIL DE LA CONSOLA (2).
D Monte el MÁSTIL DE LA CONSOLA (2) en el BASTIDOR
PRINCIPAL (4) usando 4 PERNOS (A) y 4 ARANDELAS
PLANAS (B).
Apriete hasta 40 Nm / 29 lb-ft.
E Coloque la CUBIERTA DE LA TAPA SUPERIOR
(6) en el BASTIDOR PRINCIPAL (4) usando
4 TORNILLOS PREINSTALADOS (5).
F Monte el SOPORTE DE MÁSTIL DE LA CONSOLA
(7) en la CUBIERTA DE LA TAPA SUPERIOR
(6) haciendo presión hasta que encaje.
4
5
B
A
3
1
5
6
7
1
2
1 2
2
8
E
F
H
9
G
Componentes necesarios
para el paso 1
Descripción Cant.
A
B
Perno
Arandela plana
4
4
Nota: Tenga cuidado de no
estrangular ningún cable
al instalar el conjunto de
estructura superior.
ESPAÑOL
A Abra los COMPONENTES
NECESARIOS PARA EL PASO 2.
B Deslice EL BRAZO INFERIOR
DE DOBLE ACCIÓN (8) sobre el
MÁSTIL DE LA CONSOLA (2).
C Móntelo usando 1 ARANDELA
PLANA (E), 1 CUBIERTA DEL
MANILLAR (9),
1 ARANDELA PLANA (F),
1 ARANDELA DE PRESIÓN (G)
Y 1 PERNO (H). Apriete
hasta 40 Nm / 29 lb-ft.
D Haga lo mismo en el otro lado.
Componentes necesarios
para el paso 3
Descripción Cant.
E
F
G
H
Arandela plana
(26 mm)
Arandela plana
(19 mm)
Arandela de presión
Perno
2
2
2
2
