Matrix E30 User Manual

16
13
2
K
1
L
14
8
9
J
I
11
12
10
E50

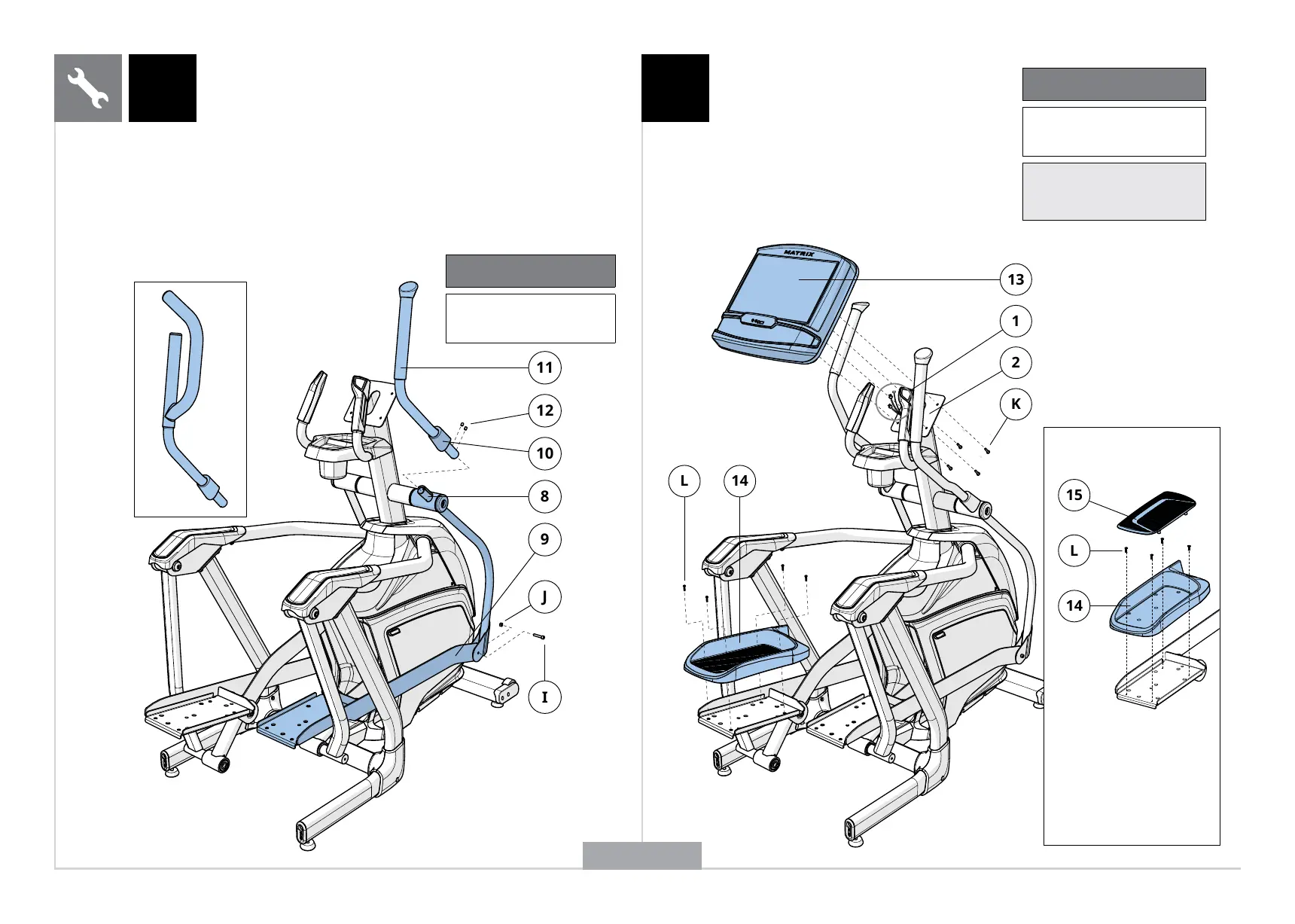

A Abra los COMPONENTES NECESARIOS PARA EL PASO 3.
B Monte el BRAZO IZQUIERDO (9) en el BRAZO INFERIOR DE
DOBLE ACCIÓN (8) usando 1 PERNO (I). 1 TUERCA (J).
C Deslice el SOPORTE DEL MANILLAR (10) hacia arriba hasta la
mitad del BRAZO SUPERIOR DE DOBLE ACCIÓN (11). Suelte
los TORNILLOS DE AJUSTE PREMONTADOS (12) antes de
deslizar el BRAZO SUPERIOR DE DOBLE ACCIÓN (11) sobre
el BRAZO INFERIOR DE DOBLE ACCIÓN (8). Asegúrese
de que los manillares se han unido completamente.
D Fije el BRAZO SUPERIOR DE DOBLE ACCIÓN (11) usando
LOS TORNILLOS DE AJUSTE PREMONTADOS (12).
E Repita los pasos B–D en ambos lados.
3 4
Componentes necesarios
para el paso 3
Descripción Cant.
I
J
Perno
Tuerca
2
2
A Abra LOS COMPONENTES
NECESARIOS PARA EL PASO 4.
B Conecte los CABLES (1) a la CONSOLA
(13) e introduzca presionando
suavemente el exceso de cable dentro
del MÁSTIL DE LA CONSOLA (2).
C Monte la CONSOLA (13) en el MÁSTIL DE
LA CONSOLA (2) con 4 PERNOS (K).
D Monte el PEDAL (14) en el BRAZO DE
CONEXIÓN (9) con 4 TORNILLOS (L).
Haga lo mismo en el otro lado.*
MODELO E30
Componentes necesarios
para el paso 4
Descripción Cant.
K
L
Perno
Tornillo
4
8
Nota: Tenga cuidado de no
estrangular ningún cable al
instalar la consola.
L
14
15
Monte el PEDAL (14) en
el BRAZO DE CONEXIÓN
(9) con 4 TORNILLOS (L).
Monte el INSERTO DEL
PEDAL (15) a presión
en el pedal. Haga lo
mismo en el otro lado.
*
E50
ESPAÑOL
