Matrix R30 Manual

6
2
1
3
4
A
B
1 2
Hardware für Schritt 1
Beschreibung Menge
A Schraube 4
B Federscheibe 4
B
C
2
5
6
7
L
B
C
7
Y
Z
Y
R30
R50
R30
R50
DEUTSCH
Hinweis: Achten Sie darauf, dass Sie bei der Montage
des Konsolenmasts keine Kabel abklemmen.

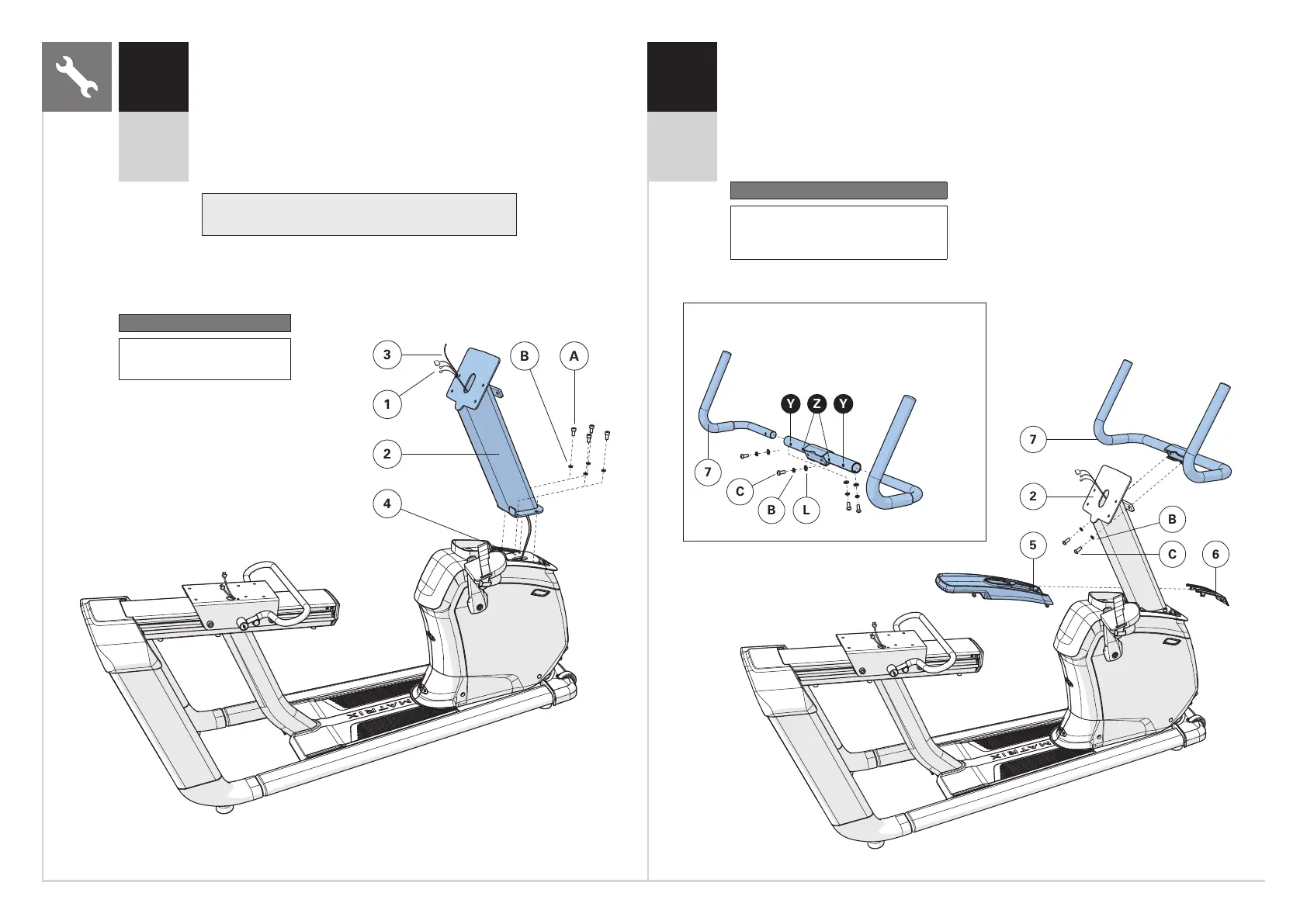

A Öffnen Sie die HARDWARE FÜR SCHRITT 1.
B Ziehen Sie die KABEL (1) vorsichtig durch den KONSOLENMAST(2)
und verwenden Sie hierfür den FÜHRUNGSDRAHT (3) im
KONSOLENMAST (2). Entsorgen Sie den Führungsdraht.
C Befestigen Sie den KONSOLENMAST (2) am HAUPTRAHMEN (4)
mit 4 SCHRAUBEN (A) und 4 FEDERSCHEIBEN (B).
Drehmoment: 23,1 Nm.
A Öffnen Sie die HARDWARE FÜR SCHRITT 2.
B Schieben Sie die OBERE ABDECKUNG HINTEN (5) über den KONSOLENMAST (2)
undlassen Sie sie einrasten.
C Schieben Sie dann die OBERE ABDECKUNG VORNE (6) über den KONSOLENMAST (2)
undlassen Sie sie einrasten.
D Befestigen Sie die HALTESTANGE (7) am KONSOLENMAST (2) mit 2 SCHRAUBEN (C)
und2 FEDERSCHEIBEN (B). Drehmoment: 23,1 Nm.
R50
Y Für die XUR-Konsole Löcher
anderAußenseite verwenden
Z Für alle anderen Konsolen Löcher
ander Innenseite verwenden
Hardware für Schritt 2
Beschreibung R30 R50
C Schraube 2 6
B Federscheibe 2 6
L Unterlegscheibe 0 4
