Matrix R30 Manual

7
E
F
9
D
10
11
8
3 4
R30
R50
R30
R50
Hardware für Schritt 3
Beschreibung Menge
D Schraube 2
E Schraube 4
F Federscheibe 4
12
9
H
G
Hardware für Schritt 4
Beschreibung Menge
G Schraube 4
H Federscheibe 4
R50
DEUTSCH
Hinweis: Achten Sie darauf, dass Sie beim Befestigen
des Sitzrahmens keine Kabel abklemmen.

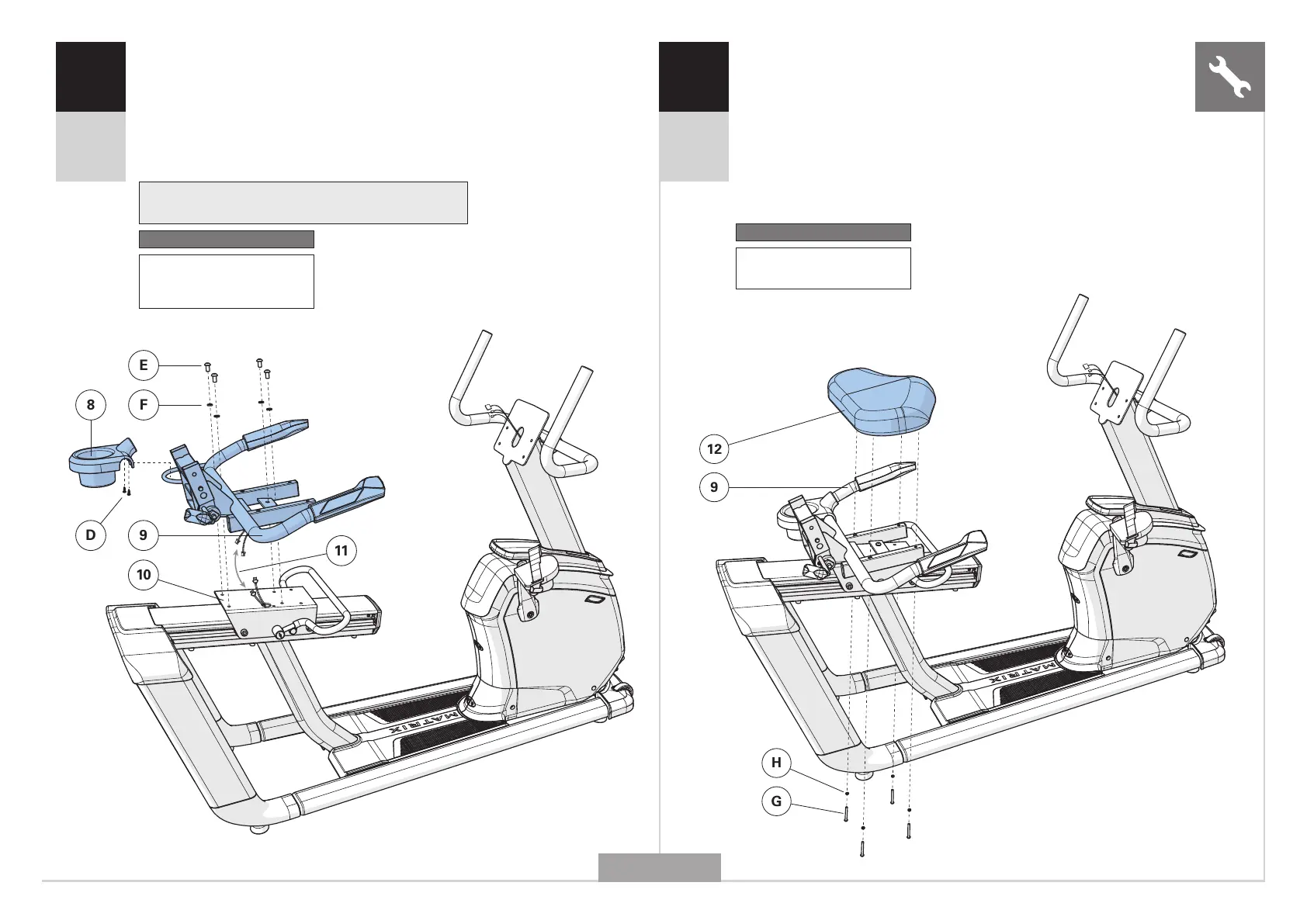

A Öffnen Sie die HARDWARE FÜR SCHRITT 3.
B Befestigen Sie den FLASCHENHALTER (8) am SITZRAHMENSET(9)
mit 2 SCHRAUBEN (D).
C Befestigen Sie das SITZRAHMENSETZ (9) an der SITZSCHIENE(10)
mit 4 SCHRAUBEN (E) und 4 FEDERSCHEIBEN (F).
Drehmoment:23,1 Nm.
D Schließen Sie die KABEL (11) an.
A Öffnen Sie die HARDWARE FÜR SCHRITT 4.
B Befestigen Sie die SITZAUFLAGE (12) am SITZRAHMENSET
(9) mit4 SCHRAUBEN (G) und 4 FEDERSCHEIBEN (H).
Drehmoment:9,5 Nm.
