Ferragens para etapa 1
Descrição Qtd.
A Parafuso 4
B Arruela de pressão 4
B
C
2
5
6
7
L
B
C
7
Y
Z
Y
R30
R50
R30
R50
PORTUGUÊS
Nota: Tenha cuidado para não comprimir nenhum
fio ao fixar a haste do console.

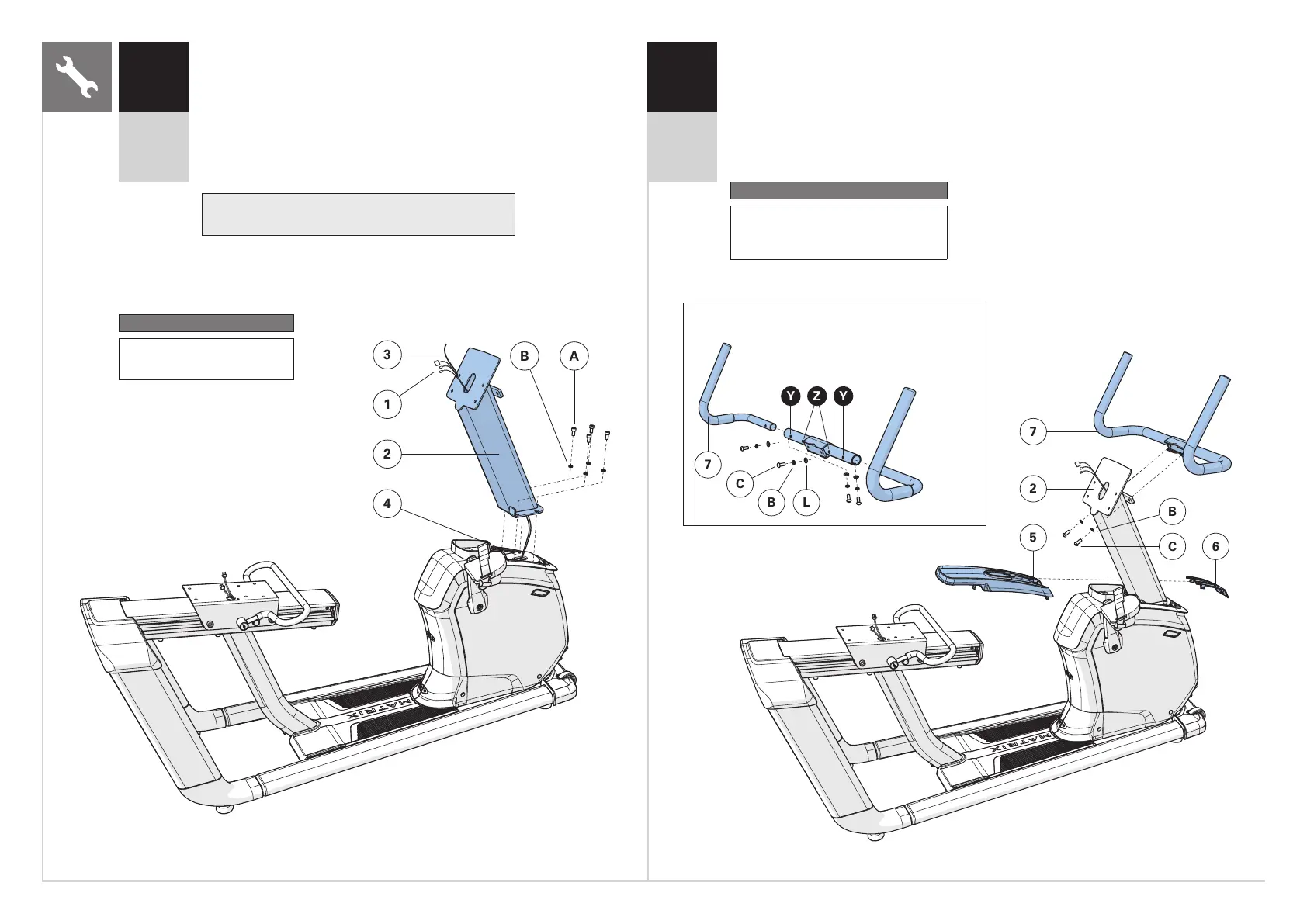

A Abra as FERRAGENS PARA ETAPA 1.
B Puxe cuidadosamente os CABOS (1) através da HASTE DO
CONSOLE (2) usando o FIO DE CHUMBO (3) localizado dentro
da HASTE DO CONSOLE (2). Descarte o fio de chumbo.
C Fixe a HASTE DO CONSOLE (2) à ESTRUTURA PRINCIPAL (4)
usando 4 PARAFUSOS (A) e 4 ARRUELAS DE PRESSÃO (B).
Configurações de torque: 23,1 Nm / 17 lb-pés.
A Abra as FERRAGENS PARA ETAPA 2.
B Deslize a COBERTURA TRASEIRA DA TAMPA SUPERIOR (5) sobre a HASTE
DOCONSOLE (2) e encaixe no local.
C Deslize a COBERTURA DIANTEIRA DA TAMPA SUPERIOR (6) sobre a HASTE
DOCONSOLE (2) e encaixe no local
D Fixe os GUIDÕES (7) à HASTE DO CONSOLE (2) usando 2 PARAFUSOS (C)
e 2 ARRUELAS DE PRESSÃO (B). Configurações de torque: 23,1 Nm / 17 lb-pés.
R50
Y Use furos externos para console XUR
Z Use furos internos para todos os outros
consoles
Ferragens para etapa 2
Descrição R30 R50
C Parafuso 2 6
B Arruela de pressão 2 6
L Arruela plana 0 4
