Matrix R50 Manual

55
E
F
9
D
10
11
8
3 4
R30
R50
R30
R50
Ferragens para etapa 3
Descrição Qtd.
D Parafuso 2
E Parafuso 4
F Arruela de pressão 4
12
9
H
G
Ferragens para etapa 4
Descrição Qtd.
G Parafuso 4
H Arruela de pressão 4
R50 MOSTRADA
PORTUGUÊS
Nota: Tenha cuidado para não comprimir nenhum fio ao fixar
a estrutura do assento.

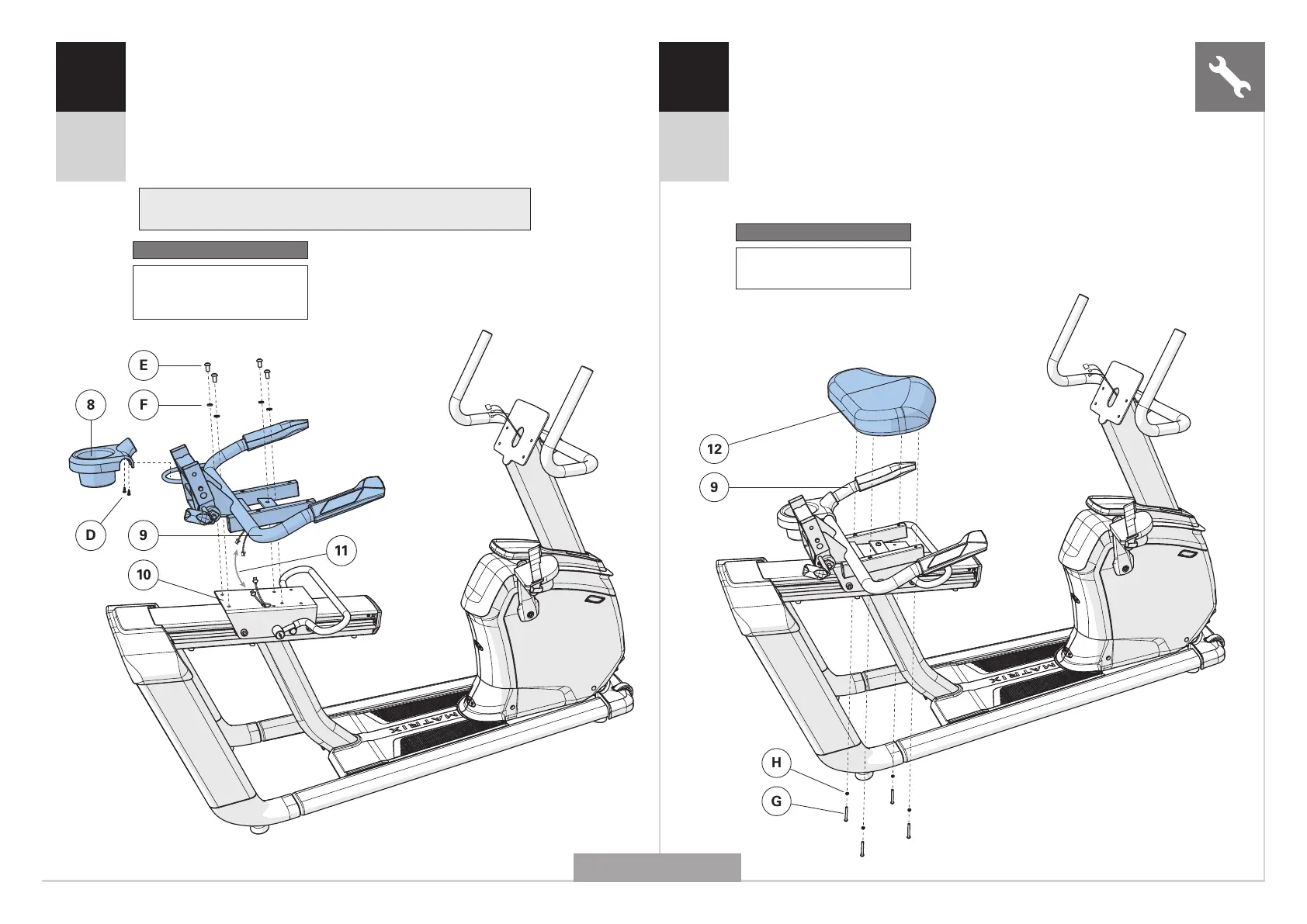

A Abra as FERRAGENS PARA ETAPA 3.
B Fixe o SUPORTE DE GARRAFA DE ÁGUA (8) ao CONJUNTO
DAESTRUTURA DO ASSENTO (9) usando 2 PARAFUSOS (D).
C Fixe o CONJUNTO DA ESTRUTURA DO ASSENTO (9)
aoDESLIZADOR DO ASSENTO (10) usando 4 PARAFUSOS (E)
e 4 ARRUELAS DE PRESSÃO (F). Configurações de torque:
23,1 Nm / 17 lb-pés.
D Conecte os CABOS (11).
A Abra as FERRAGENS PARA ETAPA 4.
B Fixe o FUNDO DO ASSENTO (12) ao CONJUNTO DA
ESTRUTURA DO ASSENTO (9) usando 4 PARAFUSOS (G)
e 4 ARRUELAS DE PRESSÃO (H). Configurações de torque:
9,5 Nm / 7 lb-pés.
