56
I
9
14
14
13
9
I
C
15
J
5 5
Ferragens para etapa 5
Descrição Qtd.
C Parafuso 4
I Arruela de pressão 4
J Parafuso 3
Ferragens para etapa 5
Descrição Qtd.
I Parafuso 6
R30 R50
PORTUGUÊS

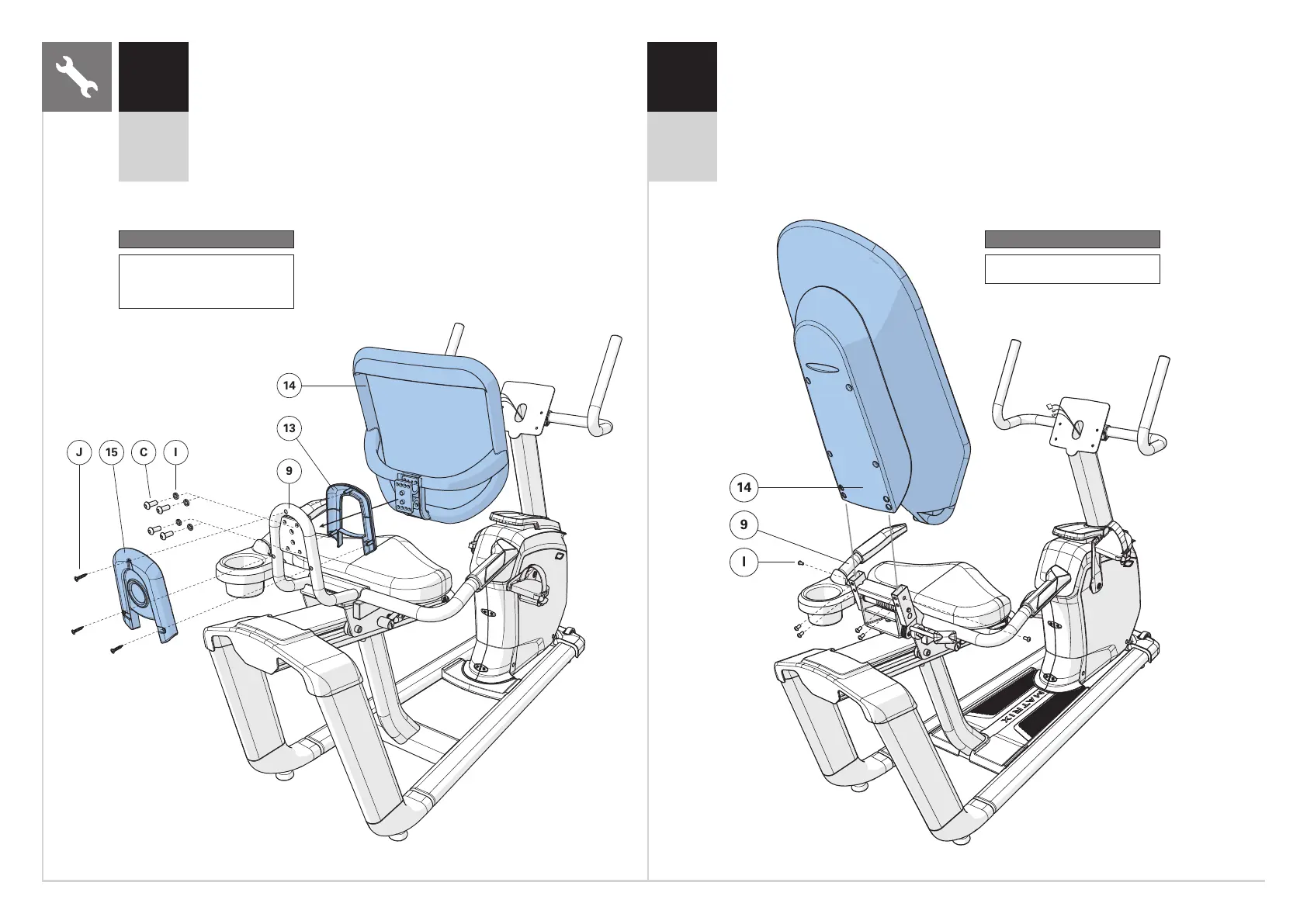

NOTA: Esta etapa é apenas para modelos R30.
A Abra as FERRAGENS PARA ETAPA 5.
B Coloque a TAMPA INTERNA (13) sobre o ENCOSTO
EM MALHA (14) e monte o ENCOSTO EM MALHA (14)
no CONJUNTO DA ESTRUTURA DO ASSENTO (9)
com 4 PARAFUSOS (C) e 4 ARRUELAS DE PRESSÃO (I).
Configurações de torque: 23,1 Nm / 17 lb-pés.
C Fixe a TAMPA EXTERNA (15) à ESTRUTURA DO ASSENTO (9)
e à TAMPA INTERNA (13) com 3 PARAFUSOS (J).
NOTA: Esta etapa é apenas para modelos R50.
A Abra as FERRAGENS PARA ETAPA 5.
B Fixe o ENCOSTO EM MALHA (14) ao CONJUNTO DA
ESTRUTURA DO ASSENTO (9) usando 6 PARAFUSOS (I).
Configurações de torque: 9,5 Nm / 7 lb-pés.
