Matrix R50 Manual

84
9
B
7
C
4
10
6
3
U30
U50
13
9
12
11
13
E
14
F
11
D
4
U30
U50
FRANÇAIS

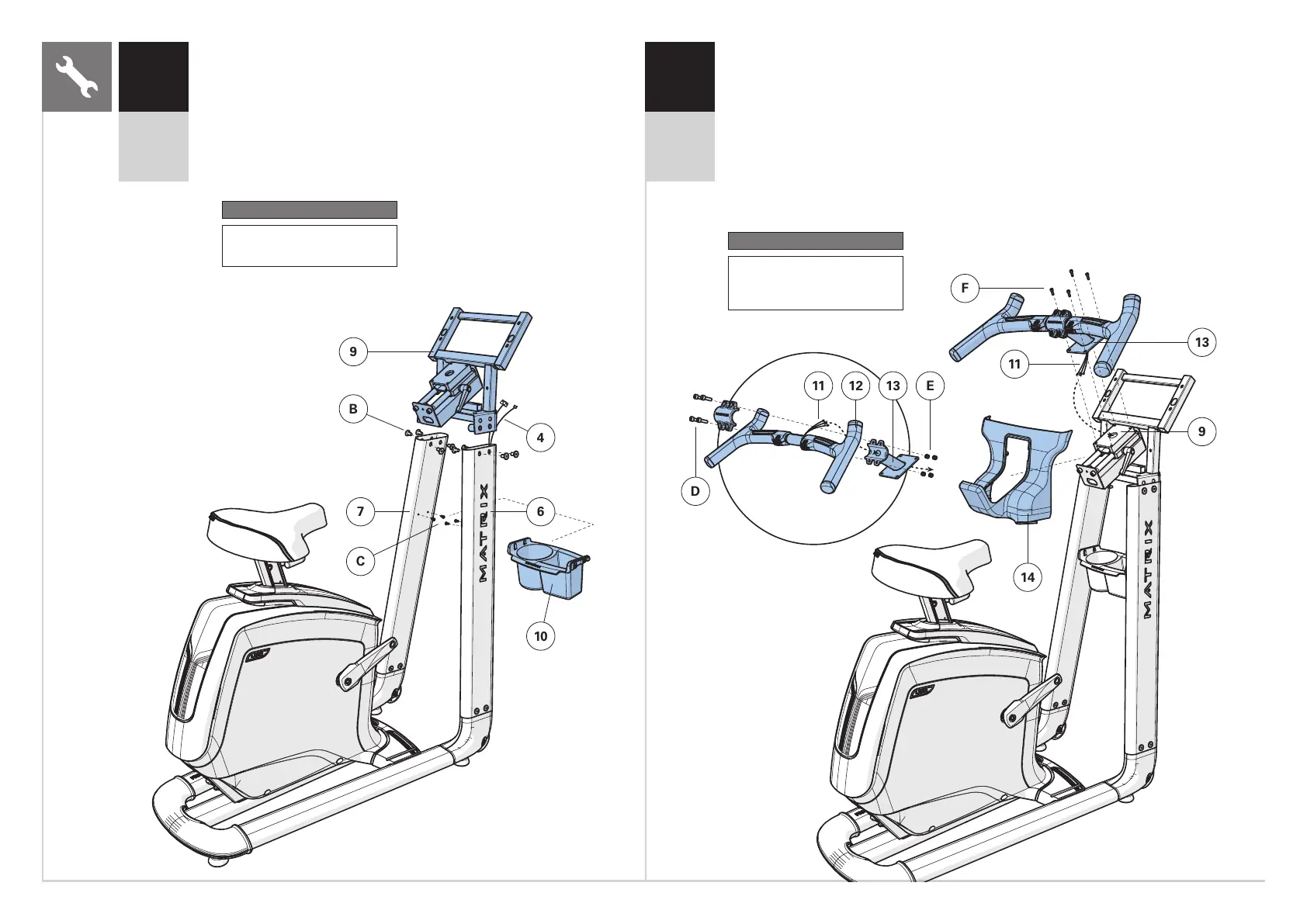

A Ouverture du MATÉRIEL POUR L'ÉTAPE 3.
B Faites passer avec précaution les CÂBLES (4) sous le PONT
DE LA CONSOLE (9).
C Fixez le PONT DE CONSOLE (9) aux MÂTS DE CONSOLE (6 & 7)
avec 8 BOULONS (B). Réglages du couple : 23,1 Nm /
17 livres-pieds.
D Fixez le PORTE-BIDON (10) aux MÂTES DE CONSOLE (6 & 7)
en utilisant 4 VIS (C).
A Ouverture du MATÉRIEL POUR L'ÉTAPE 4.
B Faites passer avec précaution les CÂBLES (11) à travers le SUPPORT DE GUIDON (13).
C Fixez le GUIDON (12) au SUPPORT DE GUIDON (13) à l'aide de 4 BOULONS (D)
et 4 ÉCROUS (E).
D Calez le COUVERCLE DU PONT DE LA CONSOLE (14) en position.
E Faites passer avec précaution les CÂBLES (11) à travers le PONT DE LA CONSOLE (9).
F Fixez la SUPPORT DE GUIDON (13) au PONT DE LA CONSOLE (9) avec 4 BOULONS (F).
Matériel pour l'étape 3
Description Qté
B Boulon 8
C Vis 4
Matériel pour l'étape 4
Description Qté
D Boulon (20 mm) 4
E Écran 4
F Boulon (12 mm) 4
