Matrix R50 Manual

85
11
9
15
G
16
H
5 6
U30
U50
U30
U50
FRANÇAIS

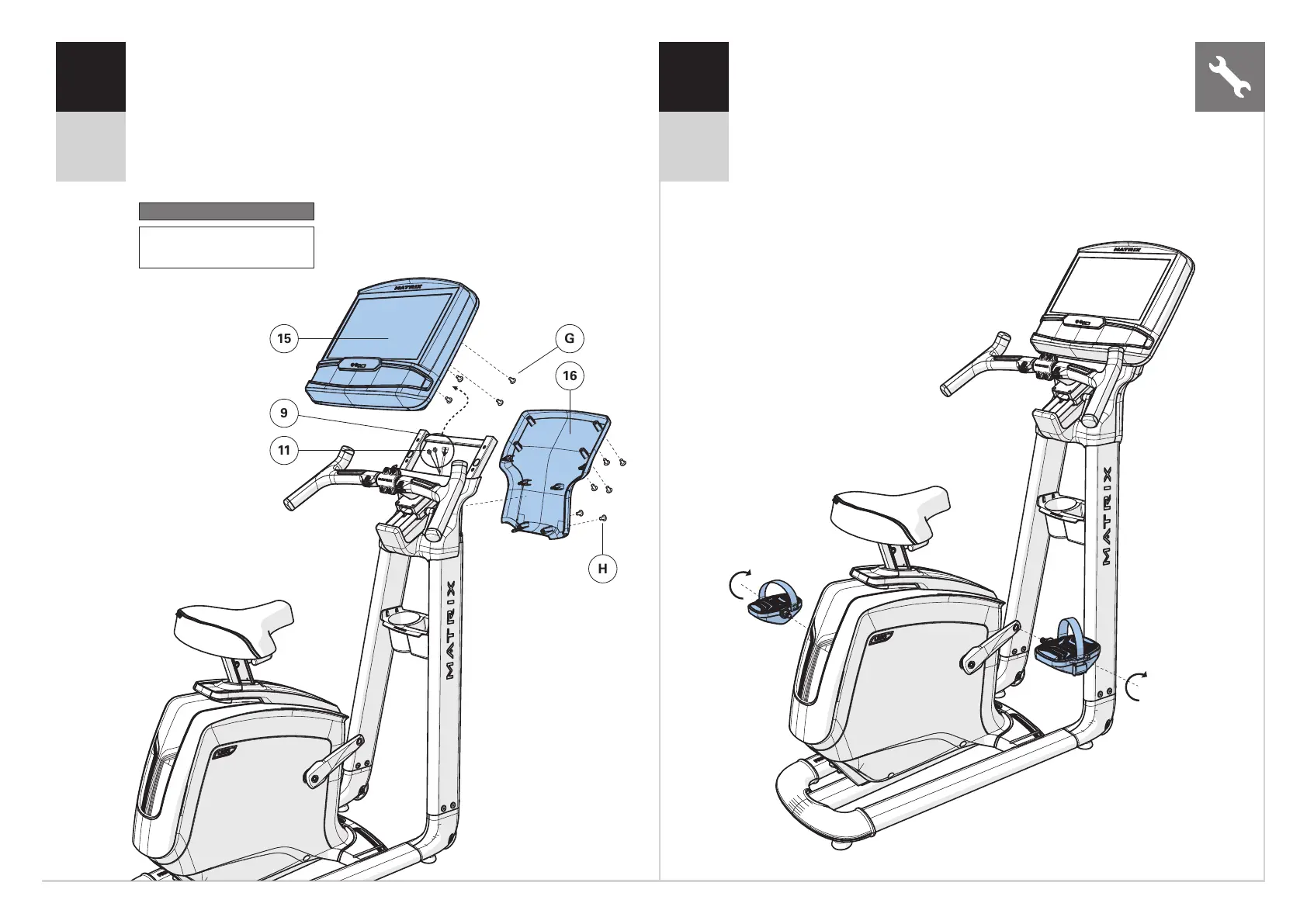

A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 5.
B Raccordez les CÂBLES (11) à la CONSOLE (15) et rentrez-les avec soin dans
le PONT DE LA CONSOLE (9).
C Fixez la CONSOLE (15) au PONT DE LA CONSOLE (9) avec 4BOULONS (G).
D Fixez le COUVERCLE ARRIÈRE DE LA CONSOLE (16) à la console et au
PONT DE LA CONSOLE (9) avec 6VIS (H).
A Fixez la PÉDALE DROITE au BRAS DE MANIVELLE DROIT, en le
serrant dans le sens horaire avec la clé plate de 13 mm / 15 mm
fournie.
B Fixez la PÉDALE GAUCHE sur le bras de manivelle gauche,
en le serrant dans le sens antihoraire avec la clé plate de 13 mm /
15 mm fournie. (REMARQUE : Le bras de manivelle gauche est
fileté à l'envers, il est donc très important qu'il soit serré dans
le sens antihoraire. Le serrer dans l'autre sens peut endommager
la pédale ou la manivelle ou les deux.)
Matériel pour l'étape 5
Description Qté
G Vis 4
H Vis 6
