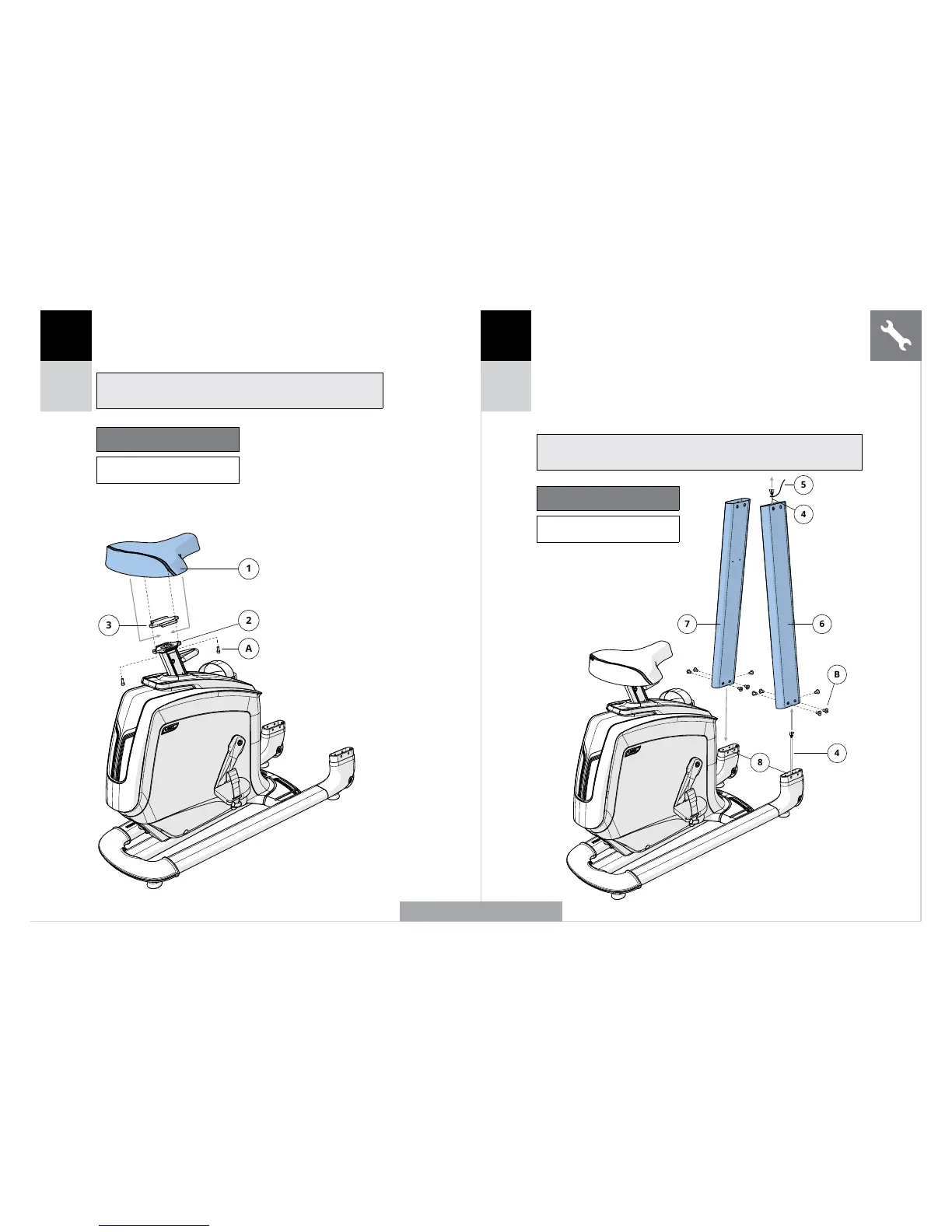

A Abra los COMPONENTES NECESARIOS PARA EL PASO 1.
B Instale el ASIENTO (1) en el PILAR DEL ASIENTO (2)
utilizando el SOPORTE DEL ASIENTO (3) y 2 PERNOS (A).
Ajustes del par de apriete: 9,5 Nm / 7 lb-ft.
Nota: Apriete los pernos de manera uniforme, alternando de los
delanteros a los traseros hasta que todos estén bien ajustados.
1 2
Componentes necesarios para
el paso 1
Descripción Cantidad
A Perno 2
U30
U50
U30
U50
FIGURA DEL MODELO U50
A Abra los COMPONENTES NECESARIOS PARA EL PASO 2.
B Tire con cuidado del CABLE (4) para pasarlo a través del MÁSTIL
DERECHO DE LA CONSOLA (6) utilizando el CABLE GUÍA (5) situado
dentro del MÁSTIL DE LA CONSOLA (6). Deseche el cable guía.
C Instale el MÁSTIL DERECHO DE LA CONSOLA (6) en el BASTIDOR DE
BICICLETA (8) utilizando 5 PERNOS (B).
D Instale el MÁSTIL IZQUIERDO DE LA CONSOLA (7) en el BASTIDOR
DE BICICLETA (8) utilizando 5 PERNOS (B). Deje los pernos aflojados
hasta superar el paso 3.
Nota: Tenga cuidado de no estrangular ningún cable al instalar el mástil
de la consola.
Componentes necesarios para
el paso 2
Descripción Cantidad
B Perno 10
