37
14
4
15
G
15
17
F
5 6
U30
U50

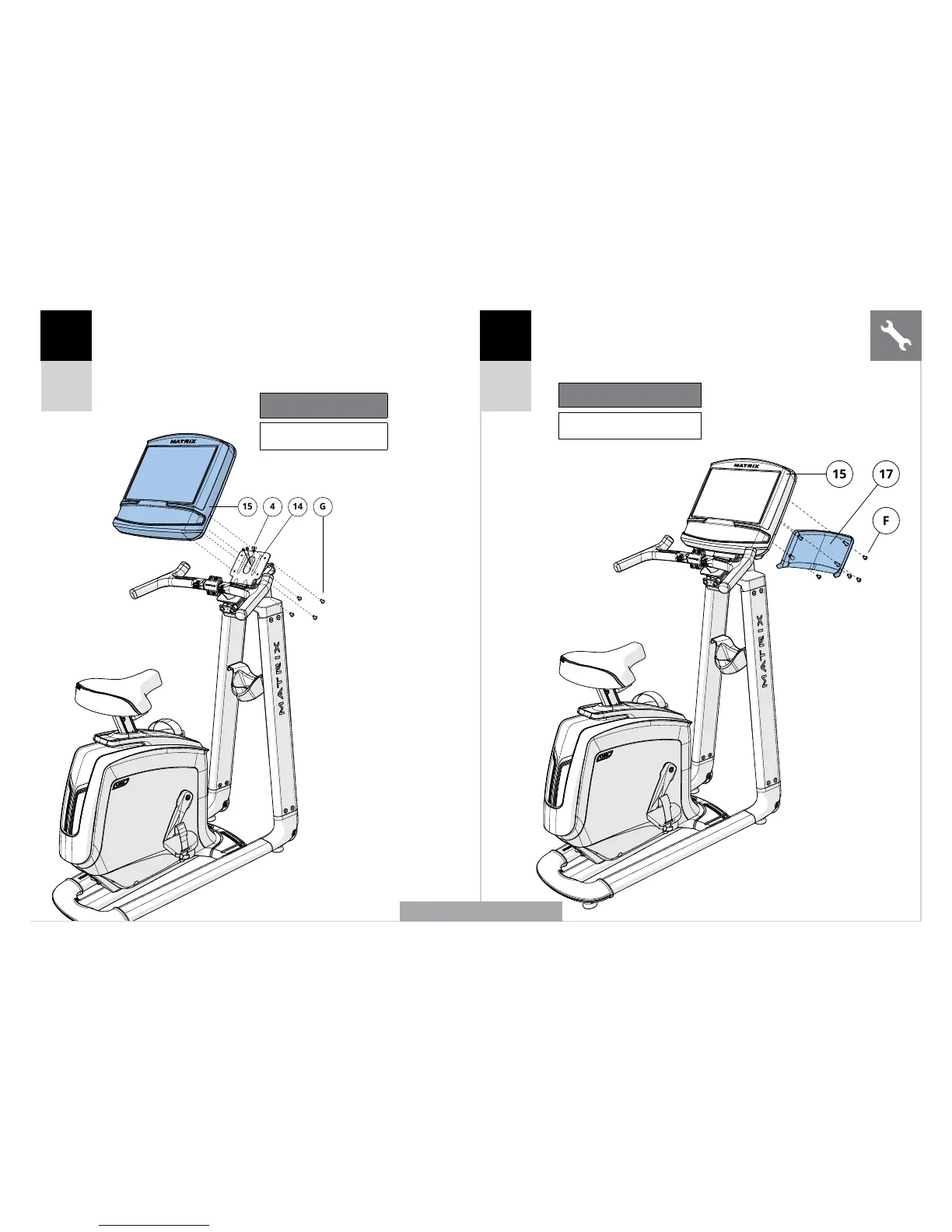

A Abra los COMPONENTES NECESARIOS PARA EL PASO 5.
B Conecte los CABLES (4) a la CONSOLA (15) e introdúzcalos
con cuidado dentro del SOPORTE DE LA CONSOLA (14).
C Acople la CONSOLA (15) al SOPORTE DE LA
CONSOLA (14) utilizando los 4 PERNOS (G).
U30
U50
A Abra los COMPONENTES NECESARIOS PARA
EL PASO 6.
B Acople la CUBIERTA TRASERA DE LA CONSOLA (16)
a la CONSOLA (15) utilizando 4 TORNILLOS (F).
Componentes necesarios para
el paso 6
Descripción Cantidad
F Tornillo 4
FIGURA DEL MODELO U50
ESPAÑOL
Componentes necesarios para
el paso 5
Descripción Cantidad
G Perno 4
