12
3
U30
U50
4
U30
U50
DEUTSCH

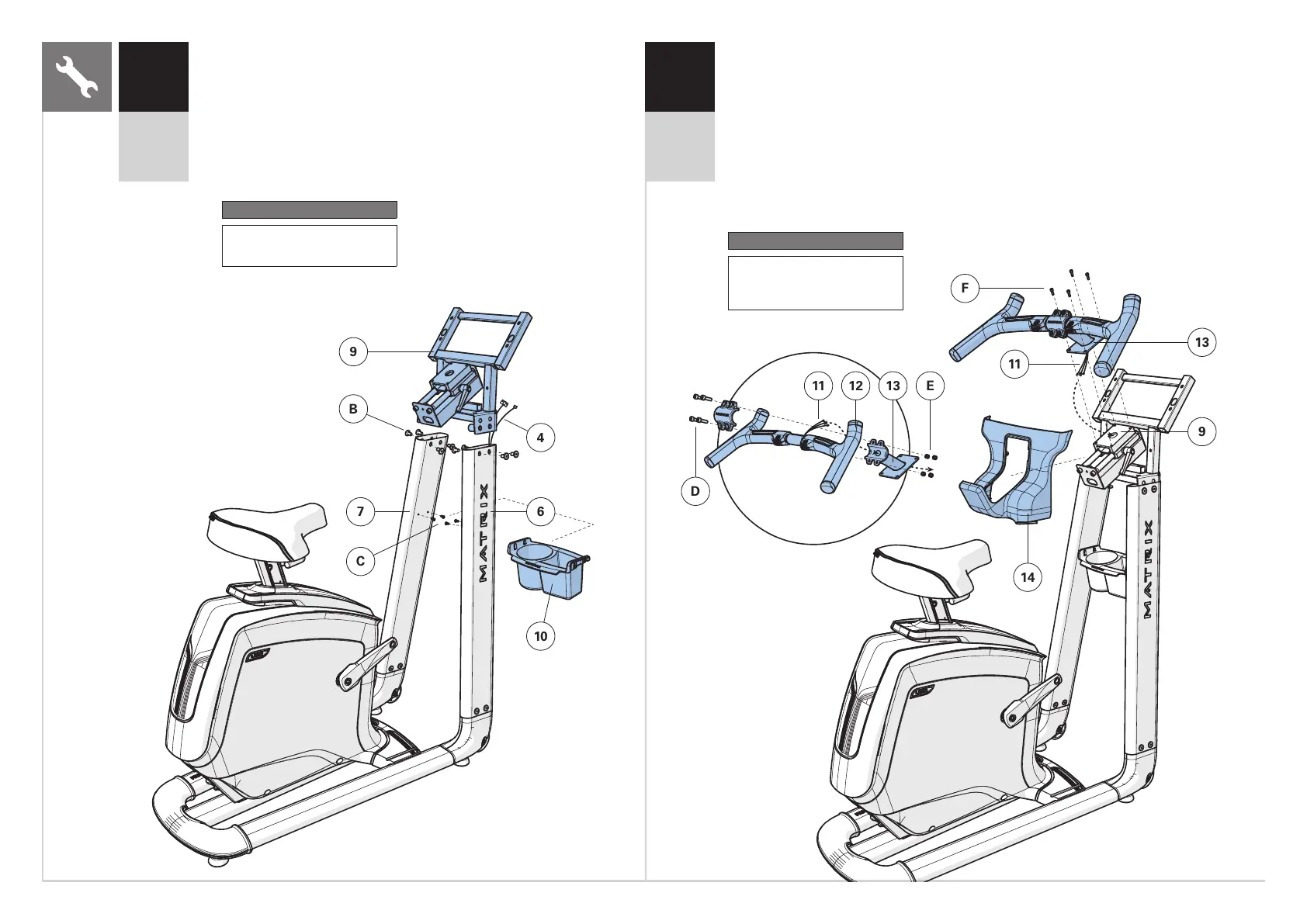

A Öffnen Sie die HARDWARE FÜR SCHRITT 3.
B Führen Sie die KABEL (4) vorsichtig unter der
KONSOLENBRÜCKE(9) hindurch.
C Befestigen Sie die KONSOLENBRÜCKE (9) an den
KONSOLENMASTEN (6 & 7) mit 8 SCHRAUBEN (B).
Drehmoment: 23,1 Nm.
D Befestigen Sie den FLASCHENHALTER (10) an den
KONSOLENMASTEN (6 & 7) mit 4 SCHRAUBEN (C).
A Öffnen Sie die HARDWARE FÜR SCHRITT 4.
B Führen Sie die KABEL (11) vorsichtig durch die HALTESTANGENHALTERUNG (13).
C Befestigen Sie die HALTESTANGE (12) an der HALTESTANGENHALTERUNG (13)
mit4 SCHRAUBEN (D) und 4 MUTTERN (E).
D Bringen Sie die ABDECKUNG DER KONSOLENBRÜCKE (14) an und lassen Sie
sieeinrasten.
E Führen Sie die KABEL (11) vorsichtig durch die KONSOLENBRÜCKE (9) hindurch.
F Befestigen Sie die HALTESTANGENHALTERUNG (13) an der KONSOLENBRÜCKE (9)
mit 4 SCHRAUBEN (F).
Hardware für Schritt 3
Beschreibung Menge
B Schraube 8
C Schraube 4
Hardware für Schritt 4
Beschreibung Menge
D Schraube (20mm) 4
E Mutter 4
F Schraube (12mm) 4
