Matrix U30 Manual

23
7
8
4
B
4
5
6
1
2
A
3
1 2
Hardware voor stap 1
Beschrijving Aantal
A Bout 2
U30
U50
U30
U50
Hardware voor stap 2
Beschrijving Aantal
B Bout 10
NEDERLANDS

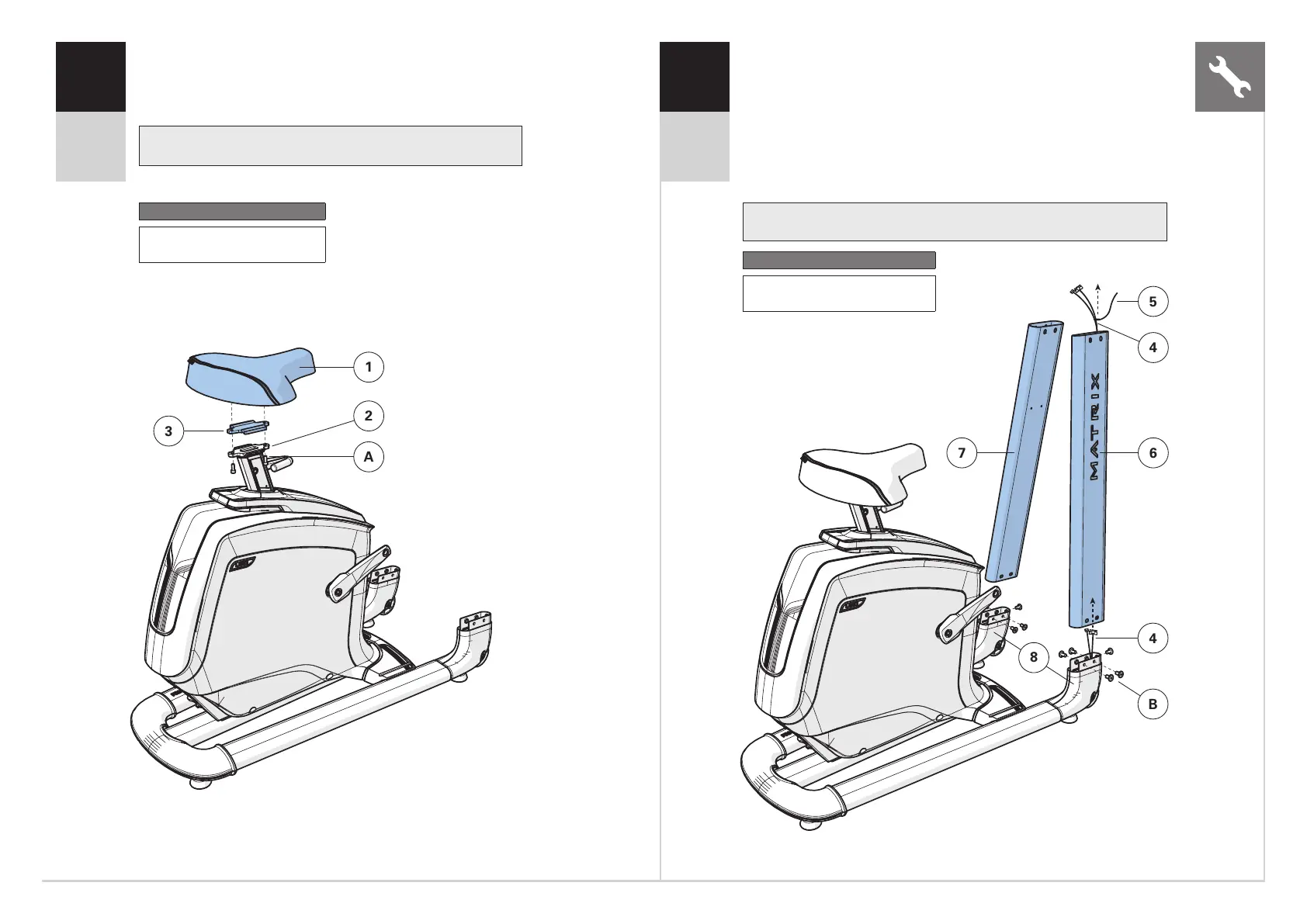

A Open het MONTAGEMATERIAAL VOOR STAP 1.
B Bevestig het ZADEL (1) aan de ZADELPEN (2) met de ZADEL-
BEUGEL (3) en 2 BOUTEN (A). Aanhaalmoment: 9,5 Nm / 7 lb-ft.
A Open het MONTAGEMATERIAAL VOOR STAP 2.
B Trek voorzichtig de KABELS (4) door de CONSOLEMAST (6)
met behulp van de GELEIDEDRAAD (5) die zich in de
CONSOLEMAST (6) bevindt. Gooi de geleidedraad weg.
C Bevestig de RECHTER CONSOLEMAST (6) aan het FIETSFRAME (8)
met 5 BOUTEN (B).
D Bevestig de LINKER CONSOLEMAST (7) aan het FIETSFRAME (8)
met 5 BOUTEN (B). Draai de bouten pas vast na stap 3.
Let op: Draai de bouten gelijkmatig vast door afwisselend voor
en achter te draaien totdat ze volledig zijn vastgedraaid.
Let op: Zorg dat er geen kabels beklemd raken als u de consolemast
bevestigt.
