25
11
9
15
G
16
H
5 6
U30
U50
U30
U50
NEDERLANDS

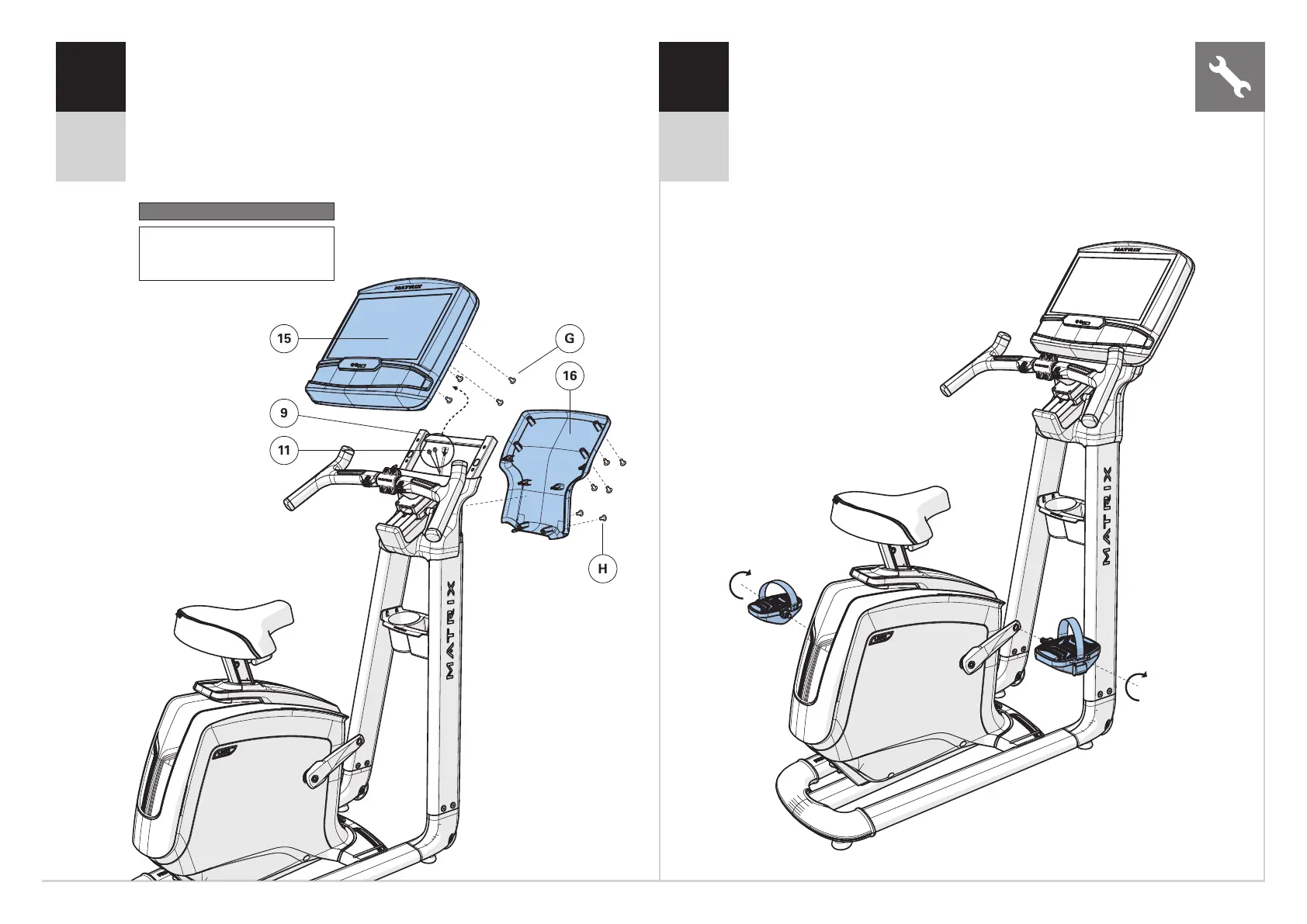

A Open het MONTAGEMATERIAAL VOOR STAP 5.
B Sluit de KABELS (11) aan op de CONSOLE (15) en doe ze voorzichtig
in de CONSOLEBRUG (9).
C Bevestig de CONSOLE (15) aan de CONSOLEBRUG (9) met 4 BOUTEN (G).
D Bevestig de CONSOLE-AFDEKKING ACHTER (16) aan de console (15)
en de CONSOLEBRUG (9) met 6 SCHROEVEN (H).
A Bevestig de RECHTER PEDAAL aan de RECHTER CRANKARM
en schroef met de klok mee vast met de meegeleverde
13mm/15mm-sleutel.
B Bevestig het LINKER PEDAAL aan de linker crankarm en schroef
tegen de klok in vast met de meegeleverde 13mm/15mm-sleutel.
(LET OP: De linker crankarm heeft een omgekeerd schroefdraad,
dus het is zeer belangrijk dat deze tegen de klok inwordt
aangedraaid. Als u andersom draait, kan het pedaal of de
crankarm of beide beschadigd raken).
Hardware voor stap 5
Beschrijving Aantal
G Schroef 4
H Schroef 6
