79
E
F
9
D
10
11
8
3 4
R30
R50
R30
R50
Matériel pour l'étape 3
Description Qté
D Vis 2
E Boulon 4
F Rondelle élastique 4
12
9
H
G
Matériel pour l'étape 4
Description Qté
G Boulon 4
H Rondelle élastique 4
ILLUSTRATION R50
FRANÇAIS
Remarque: Veillez à ne pas pincer de fil lors du montage
du cadre de selle.

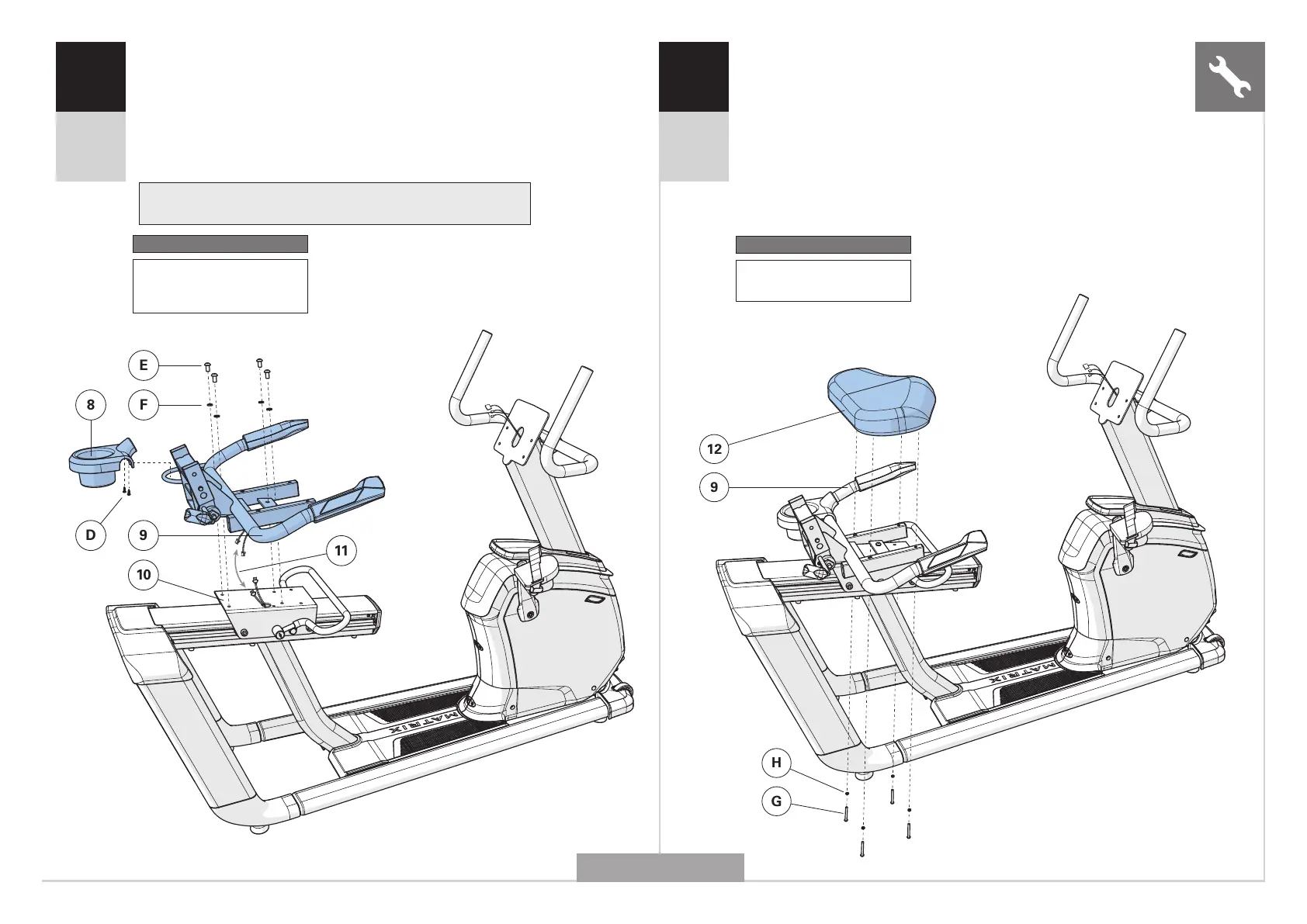

A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 3.
B Fixez le PORTE-BIDON (8) au CADRE DE SELLE (9) en utilisant
2VIS (D).
C Fixez le CADRE DE SELLE (9) à la GLISSIÈRE DE LA SELLE (10)
à l'aide de 4BOULONS (E) et 4RONDELLES ÉLASTIQUES (F).
Réglages du couple: 23,1Nm / 17 livres-pieds.
D Branchez les CÂBLES (11).
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 4.
B Fixez la BASE DE SELLE (12) au CADRE DE SELLE (9) à
l'aide de 4BOULONS (G) et 4RONDELLES ÉLASTIQUES (H).
Réglages du couple: 9,5Nm / 7 livres-pieds.
