Matrix U30 Manual

8
I
9
14
14
13
9
I
C
15
J
5 5
Hardware für Schritt 5
Beschreibung Menge
C Schraube 4
I Federscheibe 4
J Schraube 3
Hardware für Schritt 5
Beschreibung Menge
I Schraube 6
R30 R50
DEUTSCH

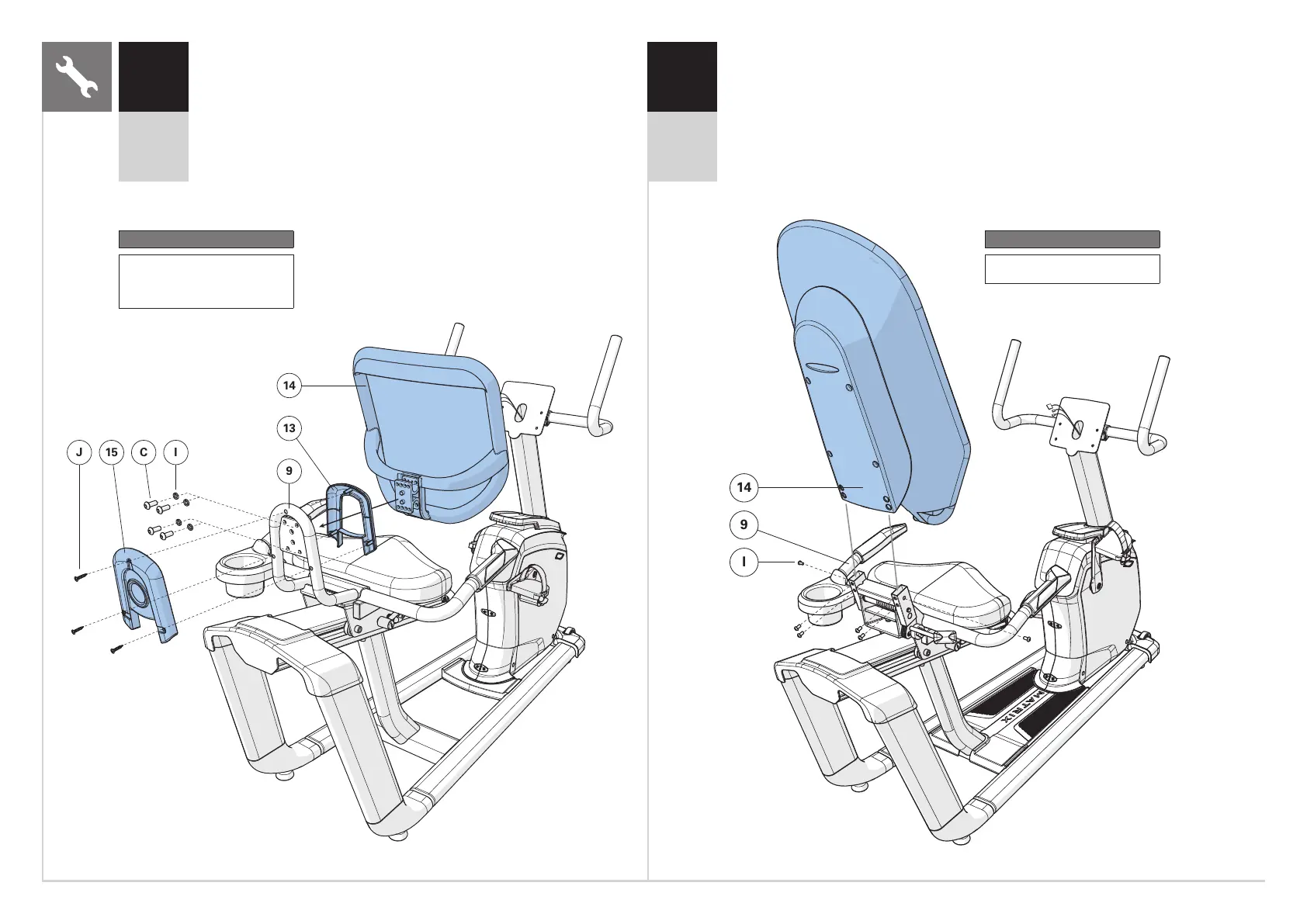

HINWEIS: Dieser Schritt wird nur beim R30 durchgeführt.
A Öffnen Sie die HARDWARE FÜR SCHRITT 5.
B Platzieren Sie die INNENABDECKUNG (13) über der
RÜCKENLEHNE MIT NETZBEZUG (14) und befestigen Sie die
RÜCKENLEHNE MIT NETZBEZUG (14) am SITZRAHMENSET (9)
mit 4 SCHRAUBEN (C) und 4 FEDERSCHEIBEN (I).
Drehmoment: 23,1 Nm.
C Befestigen Sie die AUSSENABDECKUNG (15) am SITZRAHMEN (9)
und an der INNENABDECKUNG (13) mit 3 SCHRAUBEN (J).
HINWEIS: Dieser Schritt wird nur beim R50 durchgeführt.
A Öffnen Sie die HARDWARE FÜR SCHRITT 5.
B Befestigen Sie die RÜCKENLEHNE MIT NETZBEZUG (14)
amSITZRAHMENSET (9) mit 6 SCHRAUBEN (I).
Drehmoment: 9,5 Nm.

Matrix U30 Specifications

General

Brand	Matrix
Model	U30
Category	Exercise Bike
Language	English
