PORTUGUÊS

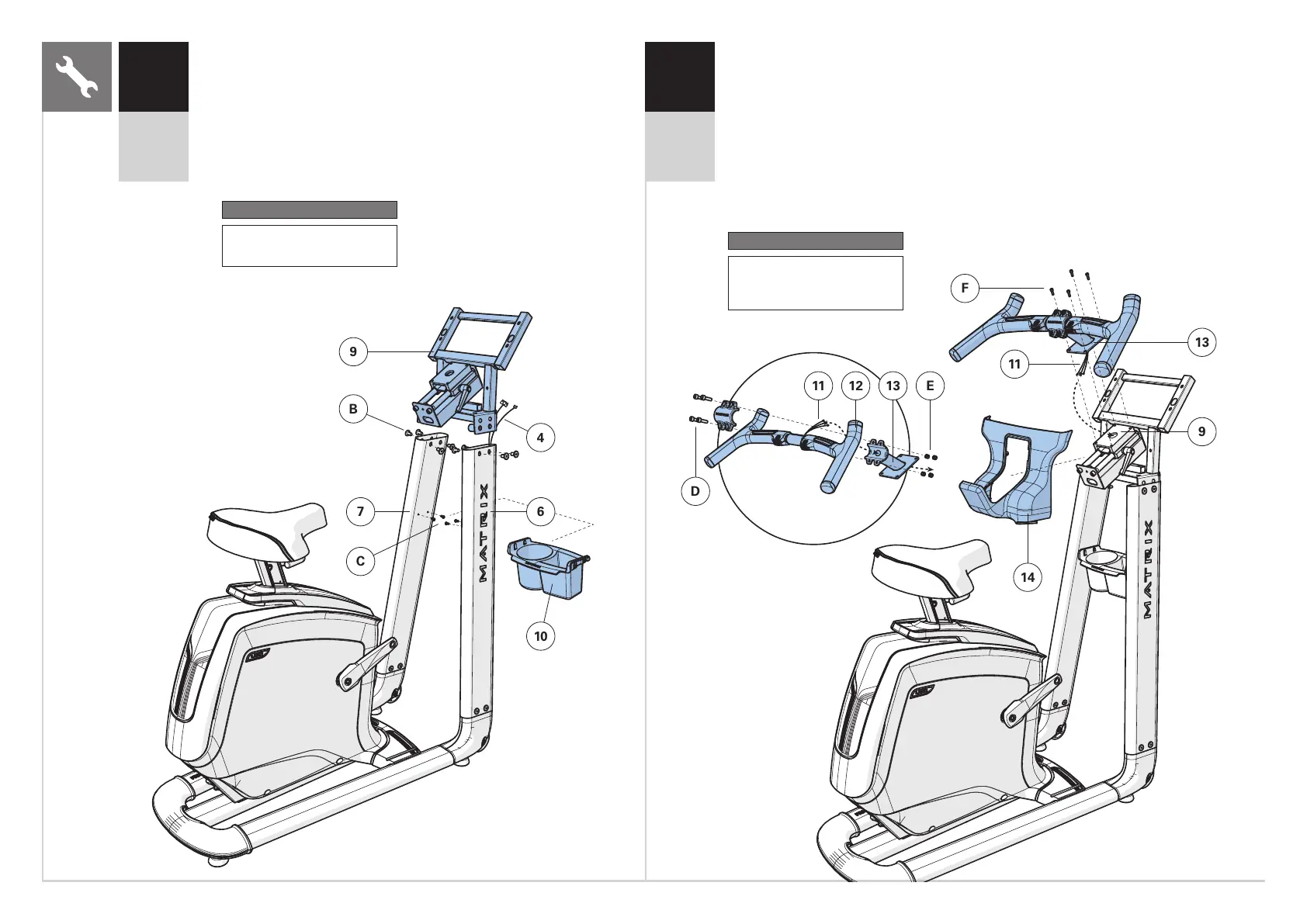

A Abra as FERRAGENS PARA ETAPA 3.
B Passe cuidadosamente os CABOS (4) sob a PONTE
DO CONSOLE (9).
C Fixe a PONTE DO CONSOLE (9) às HASTES DO CONSOLE (6 E 7)
usando 8 PARAFUSOS (B). Configurações de torque: 23,1 Nm /
17 lb-pés.
D Fixe o SUPORTE DE GARRAFA DE ÁGUA (10) às HASTES
DO CONSOLE (6 E 7) usando 4 PARAFUSOS (C).
A Abra as FERRAGENS PARA ETAPA 4.
B Passe cuidadosamente os CABOS (11) através do SUPORTE DO GUIDÃO (13).
C Fixe o GUIDÃO (12) ao SUPORTE DO GUIDÃO (13) usando 4 PARAFUSOS (D)
e 4 PORCAS (E).
D Encaixe a COBERTURA DA PONTE DO CONSOLE (14) na posição.
E Passe cuidadosamente os CABOS (11) através da PONTE DO CONSOLE (9).
F Fixe o SUPORTE DO GUIDÃO (13) à PONTE DO CONSOLE (9) usando
4 PARAFUSOS (F).
Ferragens para etapa 3
Descrição Qtd.
B Parafuso 8
C Parafuso 4
Ferragens para etapa 4
Descrição Qtd.
D Parafuso (20 mm) 4
E Porca 4
F Parafuso (12 mm) 4
