Matrix U30 - Page 67

67
E
F
9
D
10
11
8
3 4
R30
R50
R30
R50
Εξαρτήματα για Βήμα 3
Περιγραφή Ποσότητα
D  
E  
F  
12
9
H
G
Εξαρτήματα για Βήμα 4
Περιγραφή Ποσότητα
G  
H  

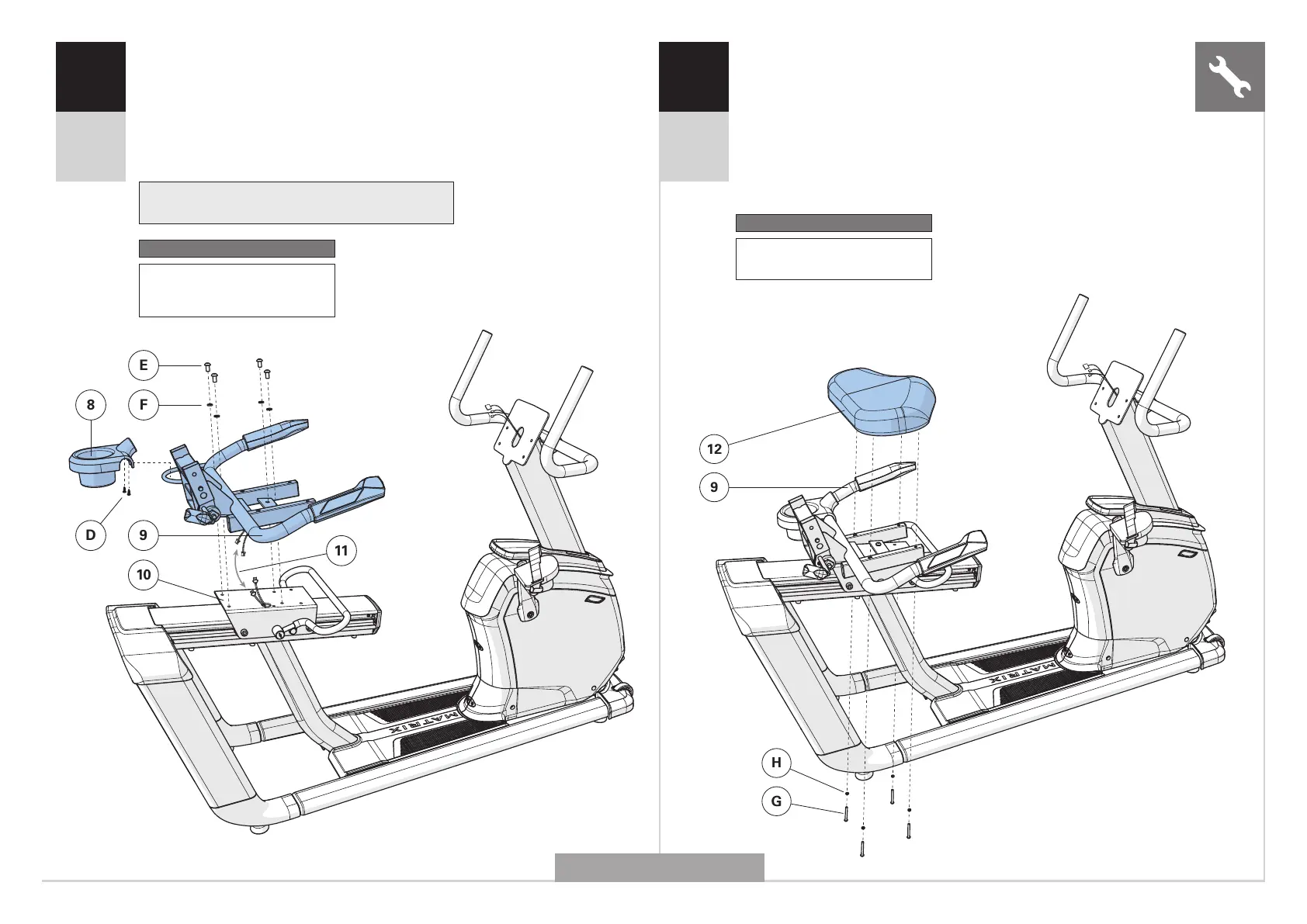

ΑΠΕΙΚΟΝΙΖΕΤΑΙ ΤΟ R50



  ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 3.
  ΒΑΣΗ ΓΙΑ ΤΟ ΜΠΟΥΚΑΛΙ ΝΕΡΟΥ (8)  ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ
ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9)  2 ΒΙΔΕΣ (D).
  ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9)
 ΒΑΣΗ ΟΛΙΣΘΗΣΗΣ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (10)  4 ΚΟΧΛΙΕΣ (E)
 4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (F).  23,1 Nm / 17 lb-ft.
  ΚΑΛΩΔΙΑ (11).
  ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 4.
 ΚΑΤΩ ΜΕΡΟΣ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (12)  ΣΥΓΚΡΟΤΗΜΑ
ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9)  4 ΚΟΧΛΙΕΣ (G)
 4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (H).  9,5 Nm / 7 lb-ft.
