NEDERLANDS

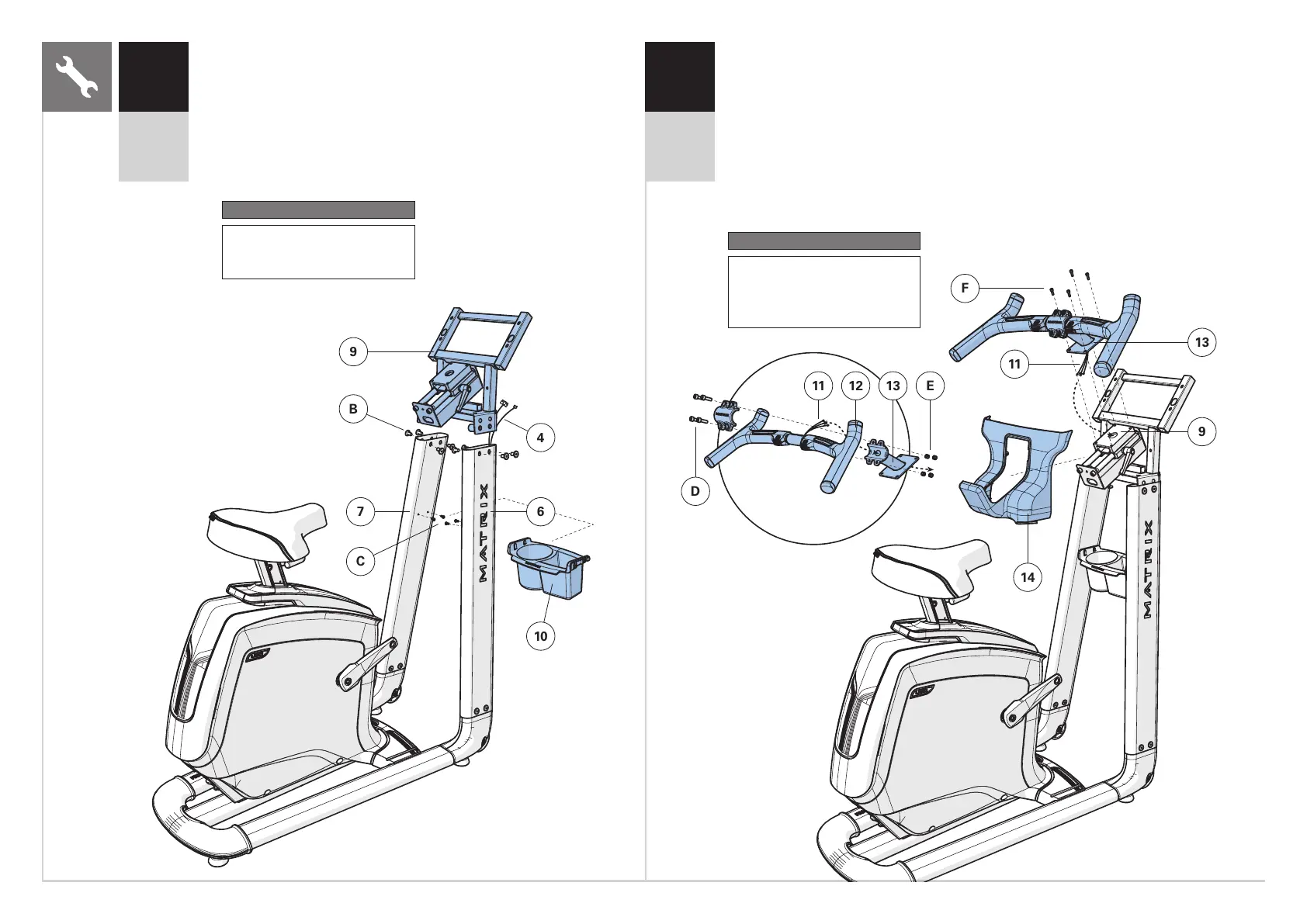

A Open het MONTAGEMATERIAAL VOOR STAP 3.
B Doe de KABELS (4) voorzichtig onder de CONSOLEBRUG (9).
C Bevestig de CONSOLEBRUG (9) aan de CONSOLEMASTS (6 & 7)
met 8 BOUTEN (B). Aanhaalmoment: 23,1 Nm / 17 lb-ft.
D Bevestig de BIDONHOUDER (10) aan de CONSOLEMASTS (6 & 7)
met 4 SCHROEVEN (C).
A Open het MONTAGEMATERIAAL VOOR STAP 4.
B Doe de KABELS (11) voorzichtig door de STUURBEUGEL (13).
C Bevestig het STUUR (12) aan de STUURBEUGEL(13) met 4 BOUTEN (D)
en 4 MOEREN (E).
D Klik de CONSOLEBRUG-AFDEKKING (14) op zijn plaats.
E Doe de KABELS (11) voorzichtig door de CONSOLEBRUG (9).
F Bevestig de STUURBEUGEL (13) aan de CONSOLEBRUG (9)
met4BOUTEN (F).
Hardware voor stap 3
Beschrijving Aantal
B Bout 8
C Schroef 4
Hardware voor stap 4
Beschrijving Aantal
D Bout (20mm) 4
E Moer 4
F Bout (12mm) 4
