Piezas de tornillería para el paso 1
Descripción Cant.
A Perno 2
U30
U50
U30
U50
Piezas de tornillería para el paso 2
Descripción Cant.
B Perno 10
ESPAÑOL
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
A CABO EL PASO 1.

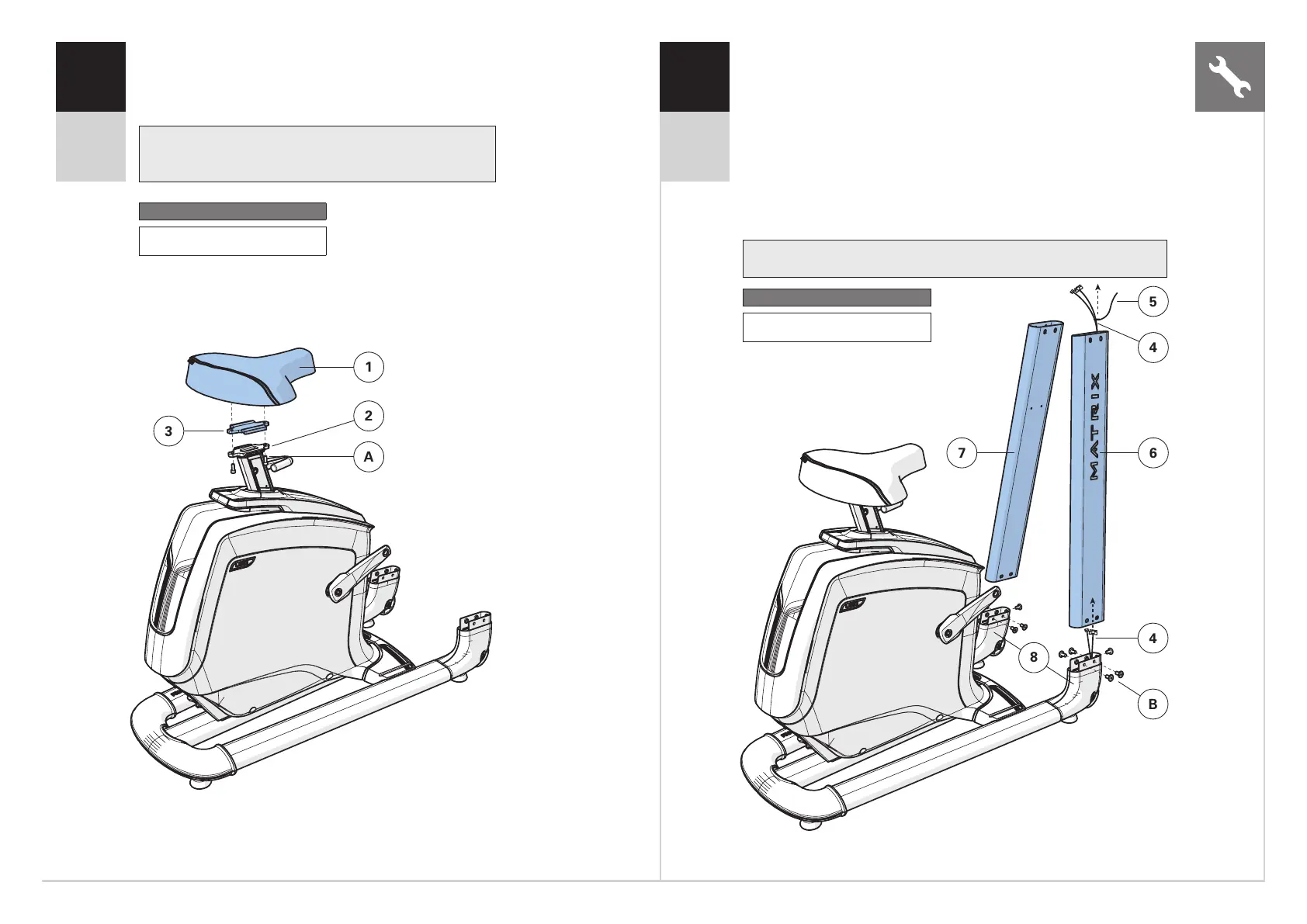

B Acople el SILLÍN (1) a la TIJA DEL SILLÍN (2) mediante el SOPORTE
DEL SILLÍN (3) y 2 PERNOS (A). Ajuste del par: 9,5 Nm/7 lb-ft
A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR
A CABO EL PASO 2.
B Con cuidado, pase los CABLES (4) a través del POSTE DERECHO DE
LA CONSOLA (6) con la ayuda del CABLE CONDUCTOR (5) situado
en el interior del POSTE DE LA CONSOLA (6). Luego, deseche
el cable conductor.
C Fije el POSTE DERECHO DE LA CONSOLA (6) al BASTIDOR DE
LA BICICLETA (8) mediante 5 PERNOS (B).
D Fije EL POSTE IZQUIERDO DE LA CONSOLA (7) al BASTIDOR DE
LA BICICLETA (8) mediante 5 PERNOS (B). No apriete los pernos
hasta finalizar el paso 3.
Nota: Apriete los pernos de forma uniforme, alternando
entre el situado en la parte frontal y el situado en la parte
trasera hasta apretarlos por completo.
Nota: Tenga cuidado de no aplastar los cables al acoplar el poste
de la consola.
