37
11
9
15
G
16
H
5 6
U30
U50
U30
U50
ESPAÑOL

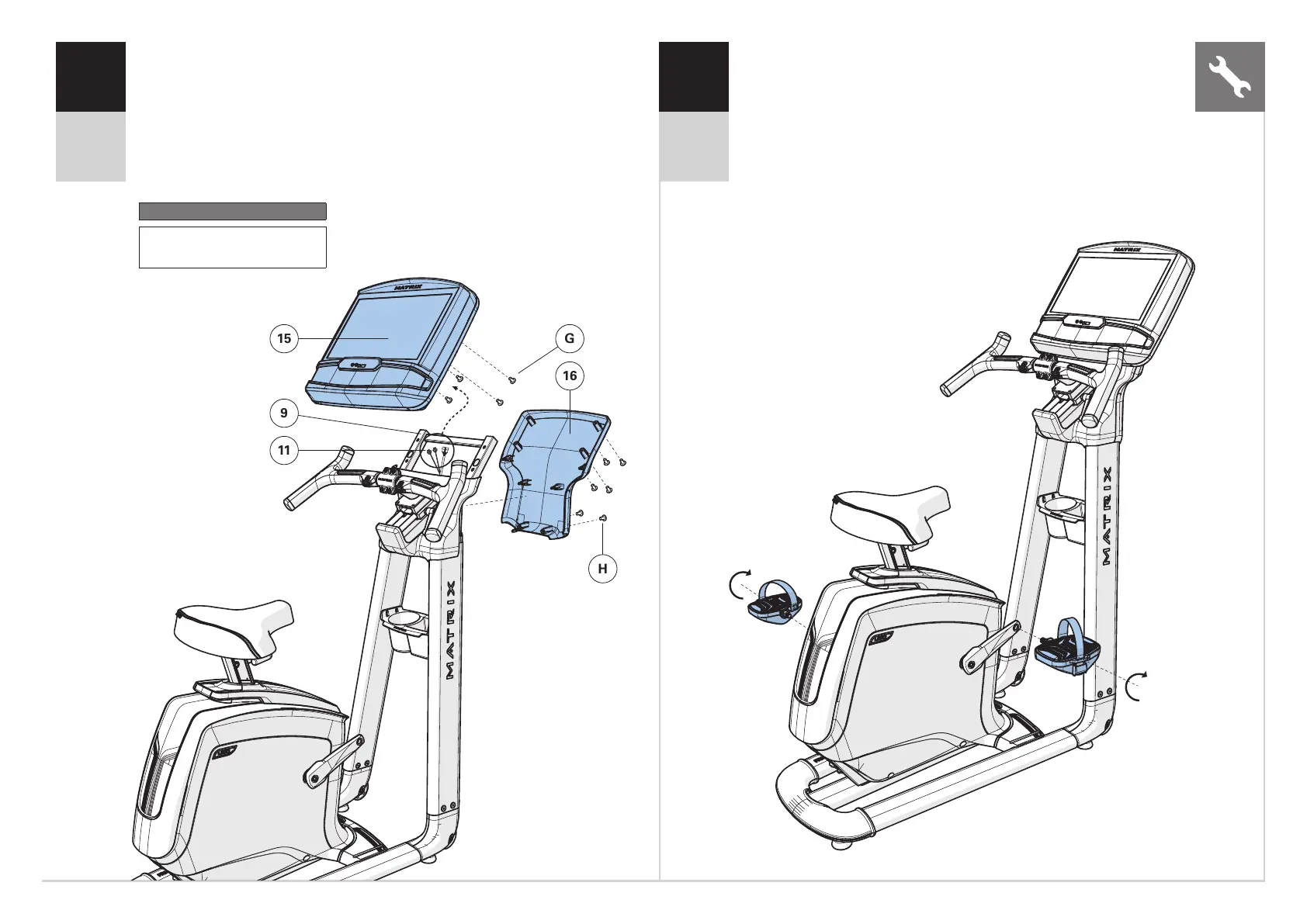

A Abra EL PAQUETE DE PIEZAS DE TORNILLERÍA PARA LLEVAR A CABO
ELPASO 5.
B Conecte los CABLES (11) a la CONSOLA (15) e introdúzcalos con cuidado
en el SOPORTE PARA LA CONSOLA (9).
C Acople la CONSOLA (15) al SOPORTE PARA LA CONSOLA (9) mediante
4PERNOS (G).
D Fije la CUBIERTA TRASERA DE LA CONSOLA (16) a la consola (15)
y al SOPORTE PARA LA CONSOLA (9) mediante 6 TORNILLOS (H).
A Fije el PEDAL DERECHO al BRAZO DE BIELA DERECHA
apretándolo en el sentido de las agujas del reloj con la llave
plana de 13mm/15mm suministrada.
B Fije el PEDAL IZQUIERDO al brazo de biela izquierda apretándolo
en el sentido contrario a las agujas del reloj con la llave plana de
13mm/15mm suministrada. (NOTA: El brazo de biela izquierdo
tiene un roscado contrario, así que es muy importante que se
apriete en sentido contrario a las agujas del reloj. Si se aprieta
en el sentido contrario, se puede deteriorar el pedal o el brazo
debiela, o ambos.)
Piezas de tornillería para el paso 5
Descripción Cant.
G Tornillo 4
H Tornillo 6
