Matrix U50 - Page 68

68
I
9
14
14
13
9
I
C
15
J
5 5

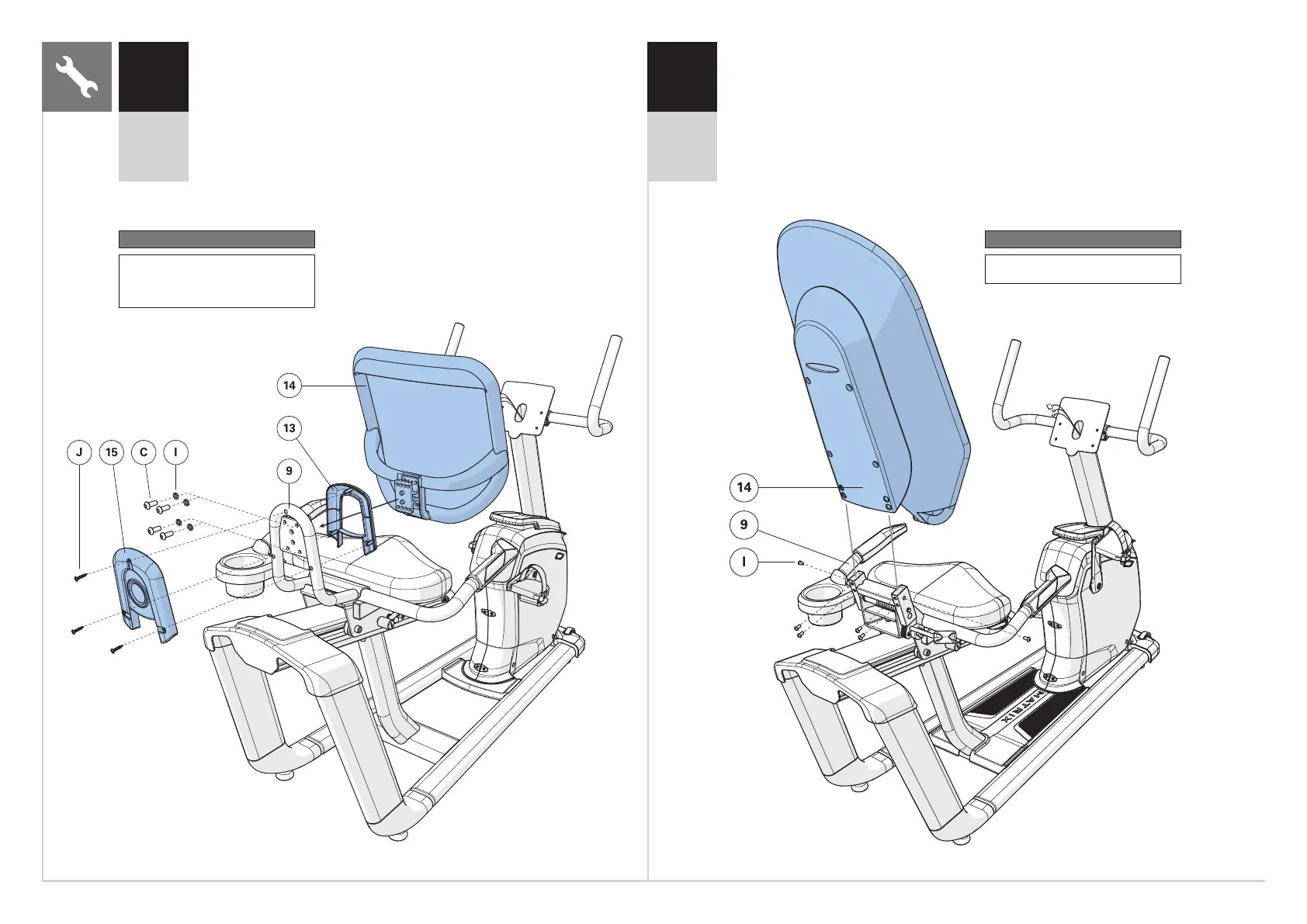

Εξαρτήματα για Βήμα 5
Περιγραφή Ποσότητα
C  
I  
J  3
Εξαρτήματα για Βήμα 5
Περιγραφή Ποσότητα
I  
R30 R50

30.
  ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 5.
  ΕΣΩΤΕΡΙΚΟ ΚΑΛΥΜΜΑ (13)  ΔΙΧΤΥΩΤΗ
ΠΛΑΤΗ ΚΑΘΙΣΜΑΤΟΣ (14)  ΔΙΧΤΥΩΤΗ ΠΛΑΤΗ
ΚΑΘΙΣΜΑΤΟΣ (14)  ΣΥΓΚΡΟΤΗΜΑ ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ
ΚΑΘΙΣΜΑΤΟΣ (9) 4 ΚΟΧΛΙΕΣ (C)  4 ΕΛΑΤΗΡΙΩΤΕΣ ΡΟΔΕΛΕΣ (I).
3,1 Nm / 17 lb-ft.
  ΕΞΩΤΕΡΙΚΟ ΚΑΛΥΜΜΑ (15)  ΠΛΑΙΣΙΟ ΤΟΥ
ΚΑΘΙΣΜΑΤΟΣ (9)  ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΚΑΛΥΜΜΑ (13) 3 ΒΙΔΕΣ (J).
50.
  ΕΞΑΡΤΗΜΑ ΓΙΑ ΤΟ ΒΗΜΑ 5.
  ΔΙΧΤΥΩΤΗ ΠΛΑΤΗ ΚΑΘΙΣΜΑΤΟΣ (14)  ΣΥΓΚΡΟΤΗΜΑ
ΤΟΥ ΠΛΑΙΣΙΟΥ ΤΟΥ ΚΑΘΙΣΜΑΤΟΣ (9)  6 ΚΟΧΛΙΕΣ (I).
 9,5 Nm / 7 lb-ft.
