Matrix U50

78
2
1
3
4
A
B
1 2
Matériel pour l'étape 1
Description Qté
A Boulon 4
B Rondelle élastique 4
B
C
2
5
6
7
L
B
C
7
Y
Z
Y
R30
R50
R30
R50
FRANÇAIS
Remarque: Veillez à ne pas pincer de fil lors
del'assemblage du mât de console.

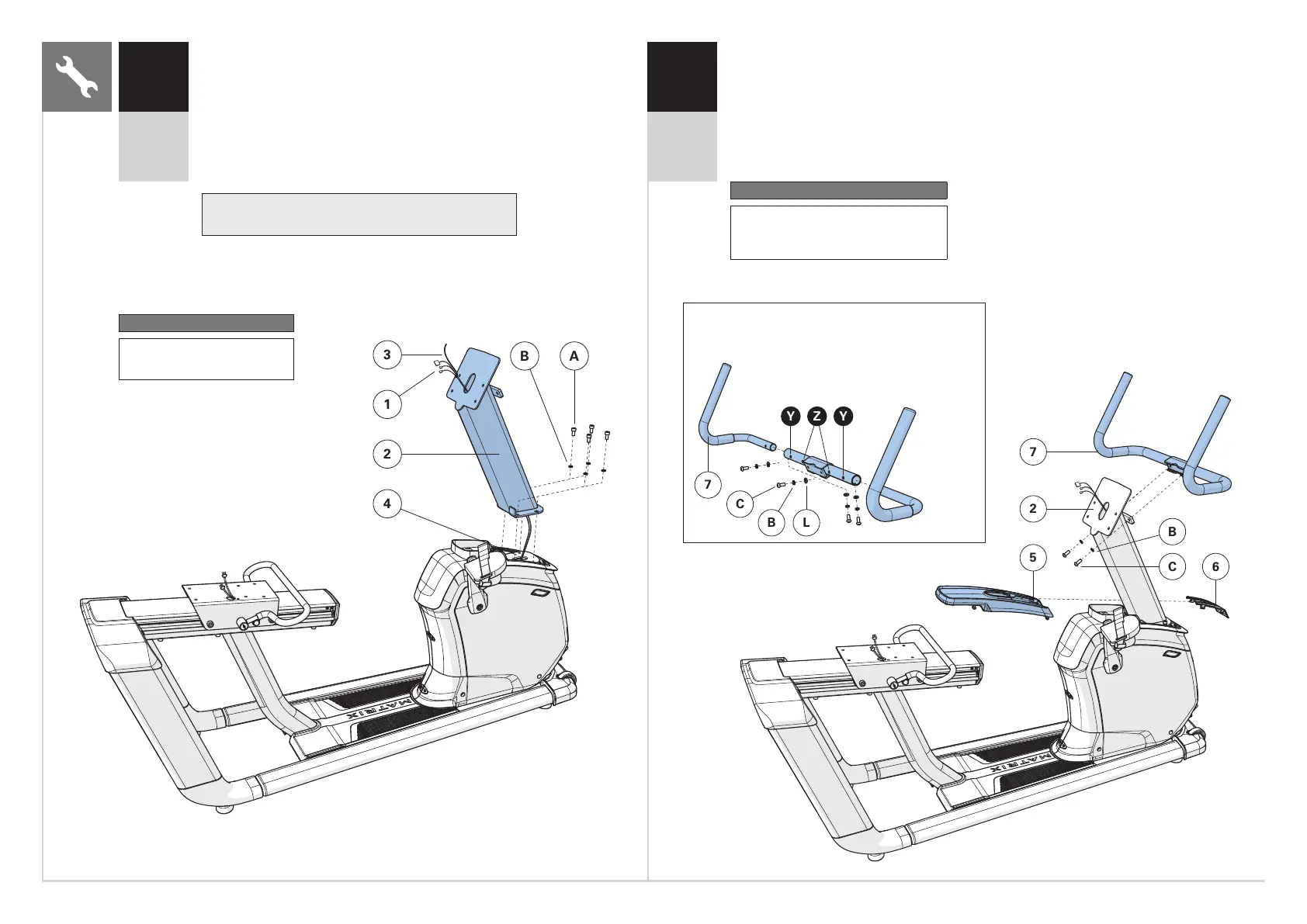

A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 1.
B Tirez avec précaution les CÂBLES (1) à travers le MÂT
DE CONSOLE (2) à l'aide du FIL CONDUCTEUR (3) situé
à l'intérieur du MÂT DE CONSOLE (2). Débranchez le fil
conducteur.
C Fixez le MÂT DE CONSOLE (2) au CADRE PRINCIPAL (4)
à l'aide de 4 BOULONS (A) et 4 RONDELLES ÉLASTIQUES (B).
Réglages du couple : 23,1 Nm / 17 livres-pieds.
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 2.
B Faites glisser le COUVERCLE ARRIÈRE DU CAPUCHON SUPÉRIEUR (5) sur le MÂT
DECONSOLE (2) et calez-le en place.
C Faites glisser le COUVERCLE AVANT DU CAPUCHON SUPÉRIEUR (6) sur le MÂT
DECONSOLE (2) et calez-le en place.
D Fixez les POIGNÉES DE GUIDON (7) au MÂT DE CONSOLE (2) à l'aide de 2BOULONS (C)
et 2RONDELLES ÉLASTIQUES (B). Réglages du couple: 23,1Nm / 17 livres-pieds.
R50
Y Utilisez les trous extérieurs pour
laconsole XUR.
Z Utilisez les trous intérieurs pour
toutes les autres consoles.
Matériel pour l'étape 2
Description R30 R50
C Boulon 2 6
B Rondelle élastique 2 6
L Rondelle plate 0 4
