Matrix U50

83
7
8
4
B
4
5
6
1
2
A
3
1 2
Matériel pour l'étape 1
Description Qté
A Boulon 2
U30
U50
U30
U50
Matériel pour l'étape 2
Description Qté
B Boulon 10
FRANÇAIS

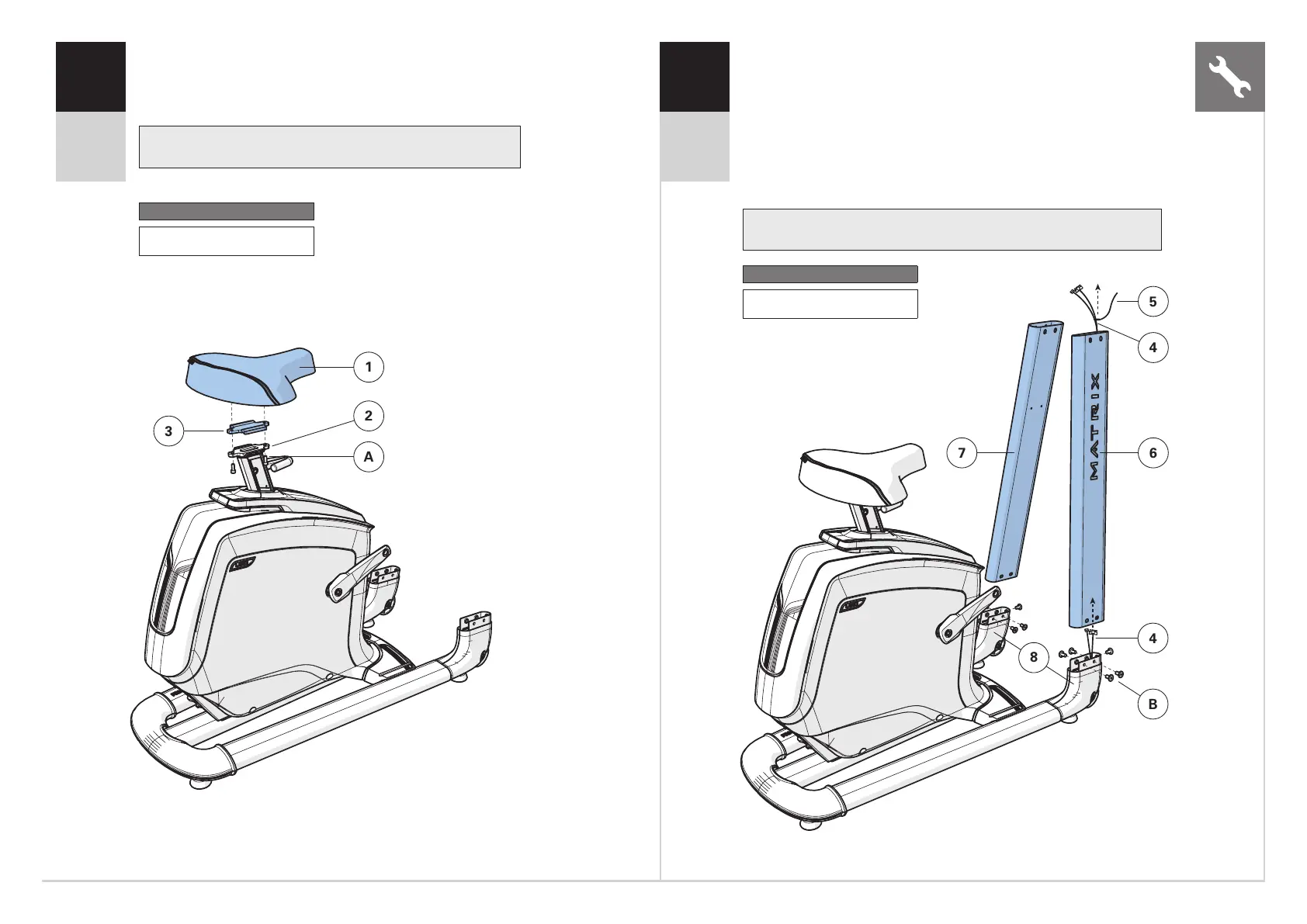

A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 1.
B Fixez la SELLE (1) à la TIGE DE SELLE (2) à l'aide du SUPPORT
DE SELLE (3) et de 2 BOULONS (A). Réglages du couple : 9,5 Nm /
7 livres-pieds.
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 2.
B Tirez avec précaution les CÂBLES (4) à travers le MÂT DE CONSOLE
DROIT (6) à l'aide du FIL CONDUCTEUR (5) situé à l'intérieur du MÂT
DE CONSOLE (6). Débranchez le fil conducteur.
C Fixez le MÂT DE CONSOLE DROIT (6) au CADRE DU VÉLO (8) à l'aide
de 5 BOULONS (B).
D Fixez le MÂT DE CONSOLE GAUCHE (7) au CADRE DU VÉLO (8) à l'aide
de 5 BOULONS (B). Laissez les boulons desserrés jusqu'après
l'étape 3.
Remarque: Serrez les boulons uniformément en alternant
l'avant et l'arrière jusqu'au serrage complet.
Remarque: Veillez à ne pas pincer de fil lors de l'assemblage du mât
de console.
