Matrix VERSA Series - Page 25

25
C
B
A
D
1

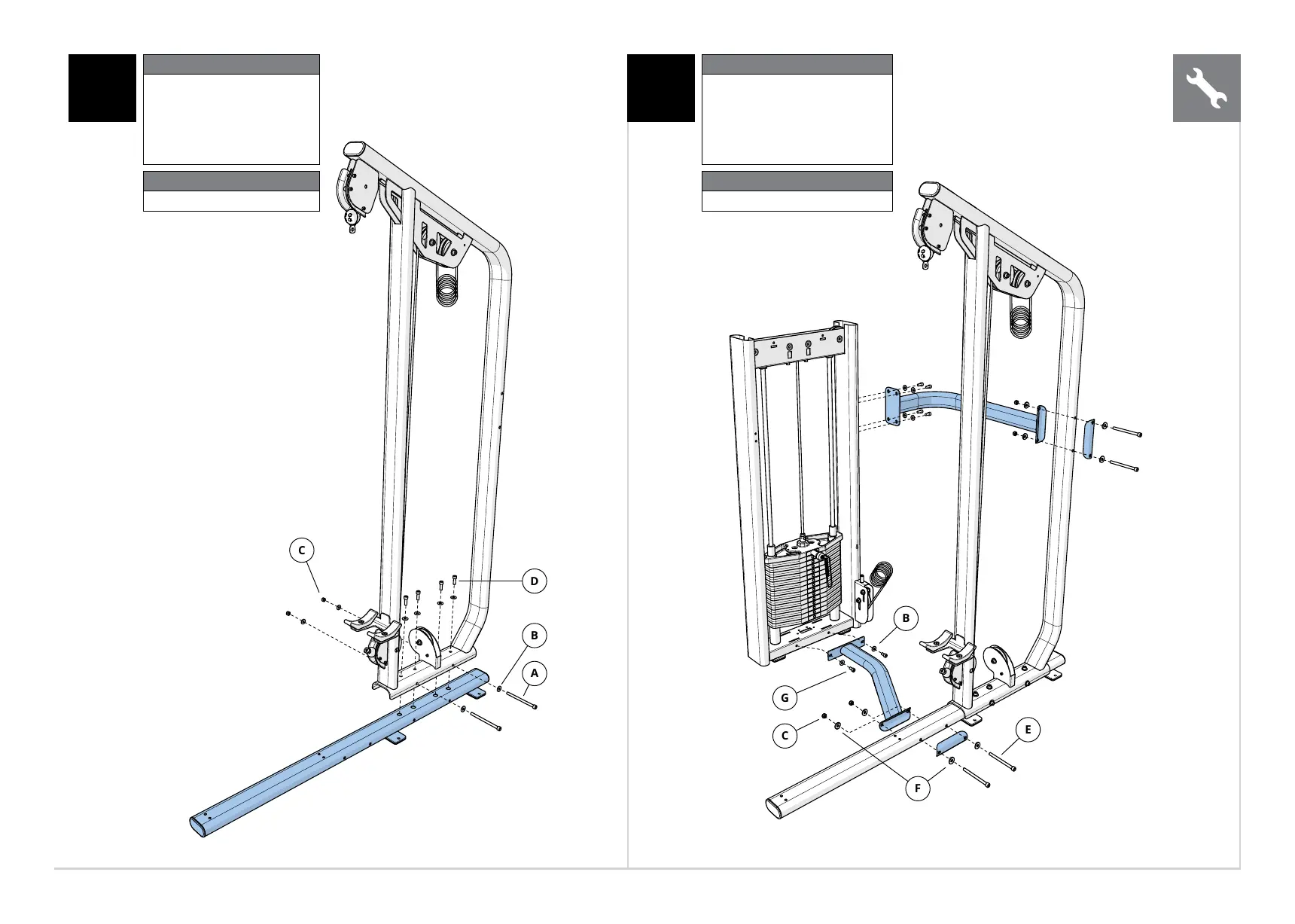

Stap 1 Bevestigingsmateriaal
Beschrijving Aantal
A
B
C
D
Bout (M10x135L)
Vlakke sluitring
(Φ10,2)
Moer (M10)
Bout (M10x30L)
2
8
2
4
Koppelwaarde
77Nm/57ft-lb
2
E
B
F
C
G
Stap 2 Bevestigingsmateriaal
Beschrijving Aantal
E
F
C
G
B
Bout (M10x125L)
Sluitring(Φ10,2)
Moer (M10)
Bout (M10x20L)
Vlakkesluitring(Φ10,2)
4
8
4
6
6
Koppelwaarde
77Nm/57ft-lb
Draai de bevestigingen pas volledig
vast wanneer alles in elkaar is gezet.
Vibra-Tite135RedGelofgelijkwaardig
moet worden gebruikt op alle bevestigingen
die niet met Nylock moeren zijn gemonteerd.
NEDERLANDS
