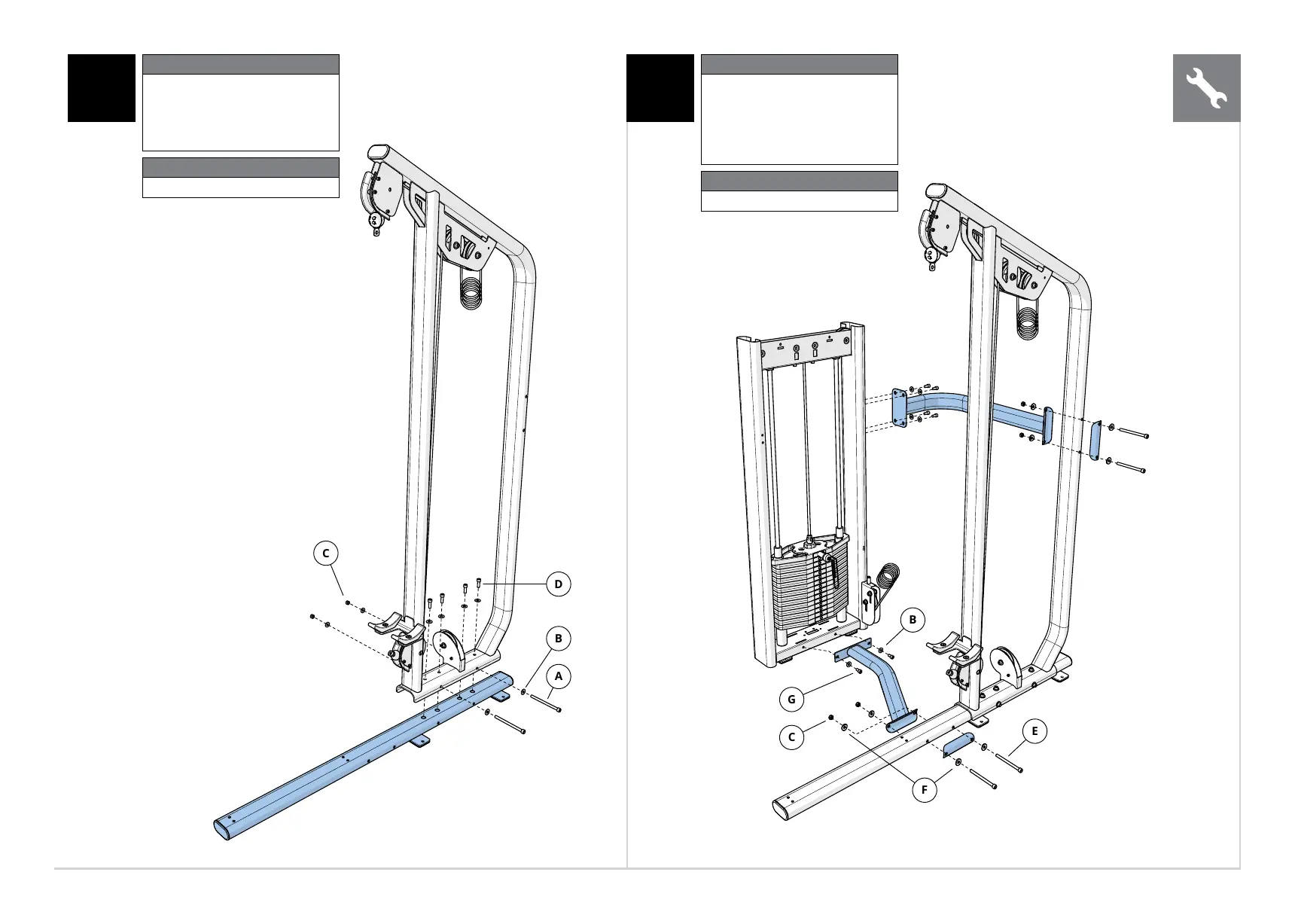

Trin 1 Skruer og bolde
Beskrivelse Antal
A
B
C
D
Bolt (M10 x 135L)
Fladspændeskive(Φ10,2)
Møtrik (M10)
Bolt (M10 x 30L)
2
8
2
4
Drejningsmomentets værdi
77Nm/57ft-lb
2
E
B
F
C
G
Trin 2 Skruer og bolde
Beskrivelse Antal
E
F
C
G
B
Bolt (M10 x 125L)
Buespændeskive(Φ10,2)
Møtrik (M10)
Bolt (M10 x 20L)
Fladspændeskive(Φ10,2)
4
8
4
6
6
Drejningsmomentets værdi
77Nm/57ft-lb
Spænd ikke rammeforbindelserne helt,
førsamlingenerfuldført.Vibra-Tite135
Red Gel eller lignende skal anvendes
på alle fastgørelseselementer, som ikke
ersamletmedNylock-møtrikker.
