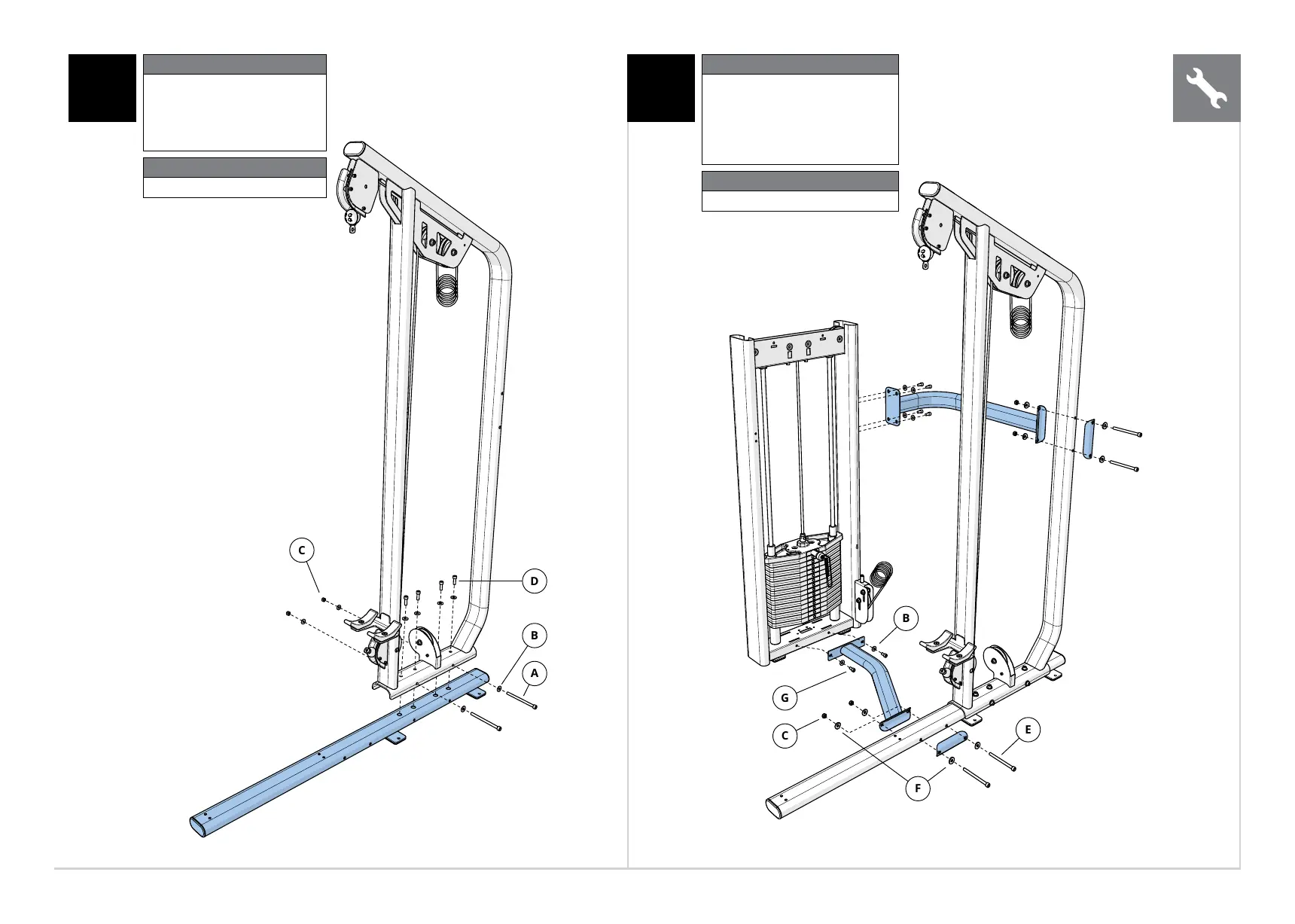

Paso 1 Piezas
Descripción Cant.
A
B
C
D
Perno (M10x135L)
Arandelaplana(Φ10,2)
Tuerca (M10)
Perno (M10x30L)
2
8
2
4
Par de apriete
77 Nm/57 pies por libra
2
E
B
F
C
G
Paso 2 Piezas
Descripción Cant.
E
F
C
G
B
Perno (M10x125L)
Arandela curvada (Ø10,2)
Tuerca (M10)
Perno (M10x20L)
Arandelaplana(Φ10,2)
4
8
4
6
6
Par de apriete
77 Nm/57 pies por libra
No apriete por completo los conectores de
la estructura hasta que esté montado por
completo. Debe utilizar el adhesivo en gel
Vibra-Tite135rojooequivalenteentodos
los cierres que no se montan con las tuercas
Nylock.
