Matrix VERSA Series Owner's Manual

57
C
B
A
D
1

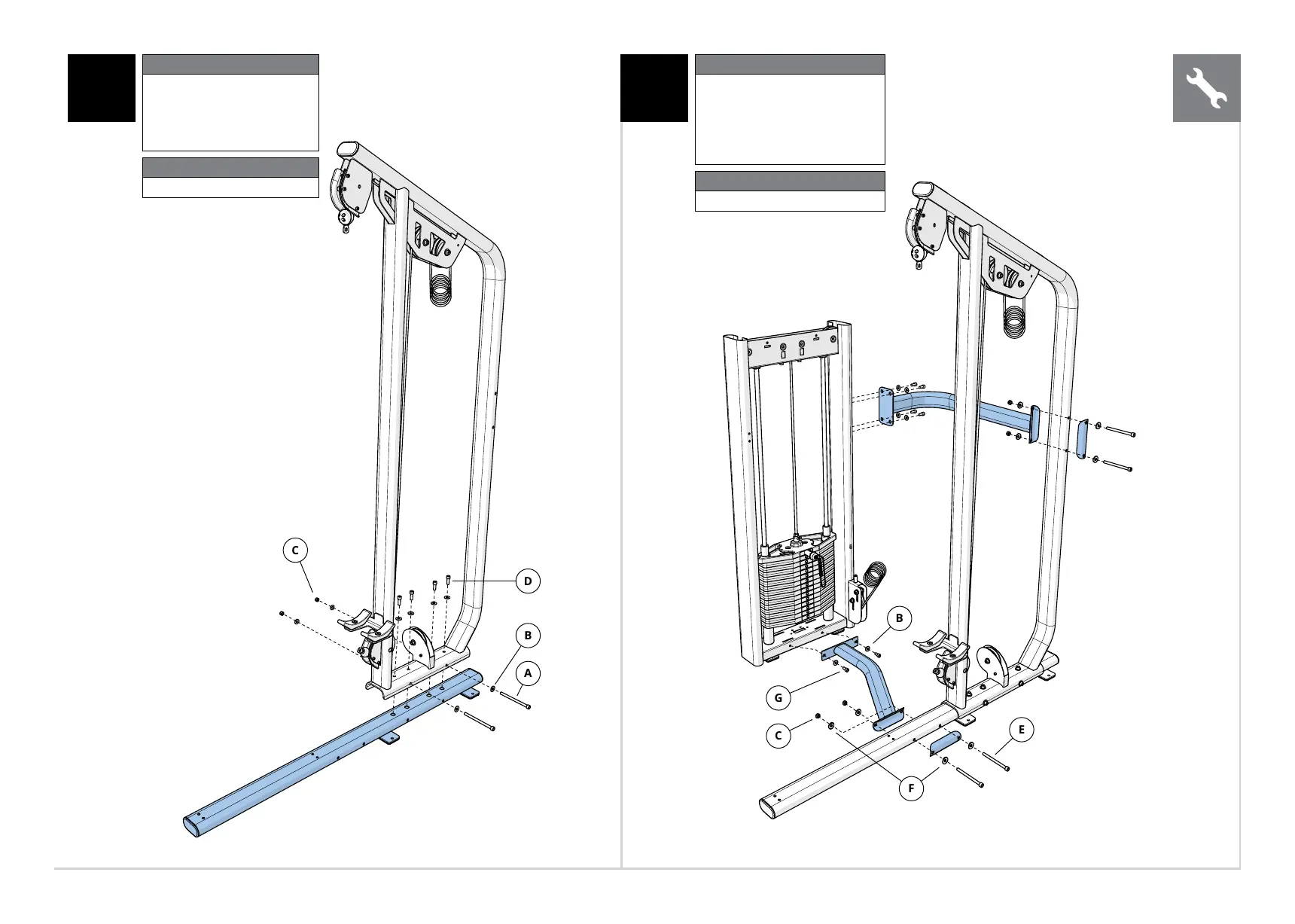

Fase 1 Hardware
Descrizione Q.tà
A
B
C
D
Bullone (M10x135L)
Rondellapiana(Φ10,2)
Dado (M10)
Bullone (M10x30L)
2
8
2
4
Valore di coppia:
77Nm/57piedi-lb
2
E
B
F
C
G
Fase 2 Hardware
Descrizione Q.tà
E
F
C
G
B
Bullone (M10x125L)
Rondellaarcuata(Φ10,2)
Dado (M10)
Bullone (M10x20L)
Rondellapiana(Φ10,2)
4
8
4
6
6
Valore di coppia:
77Nm/57piedi-lb
Non tirare completamente i connettori
deltelaionchél’assemblaggionon
ècompleto.Vibra-Tite135RedGelo
equivalente deve essere utilizzato su tutti
glielementidissaggiochenonsono
stati assemblati con i dadi nylock.
ITALIANO
