Matrix VERSA Series Owner's Manual

81
C
B
A
D
1

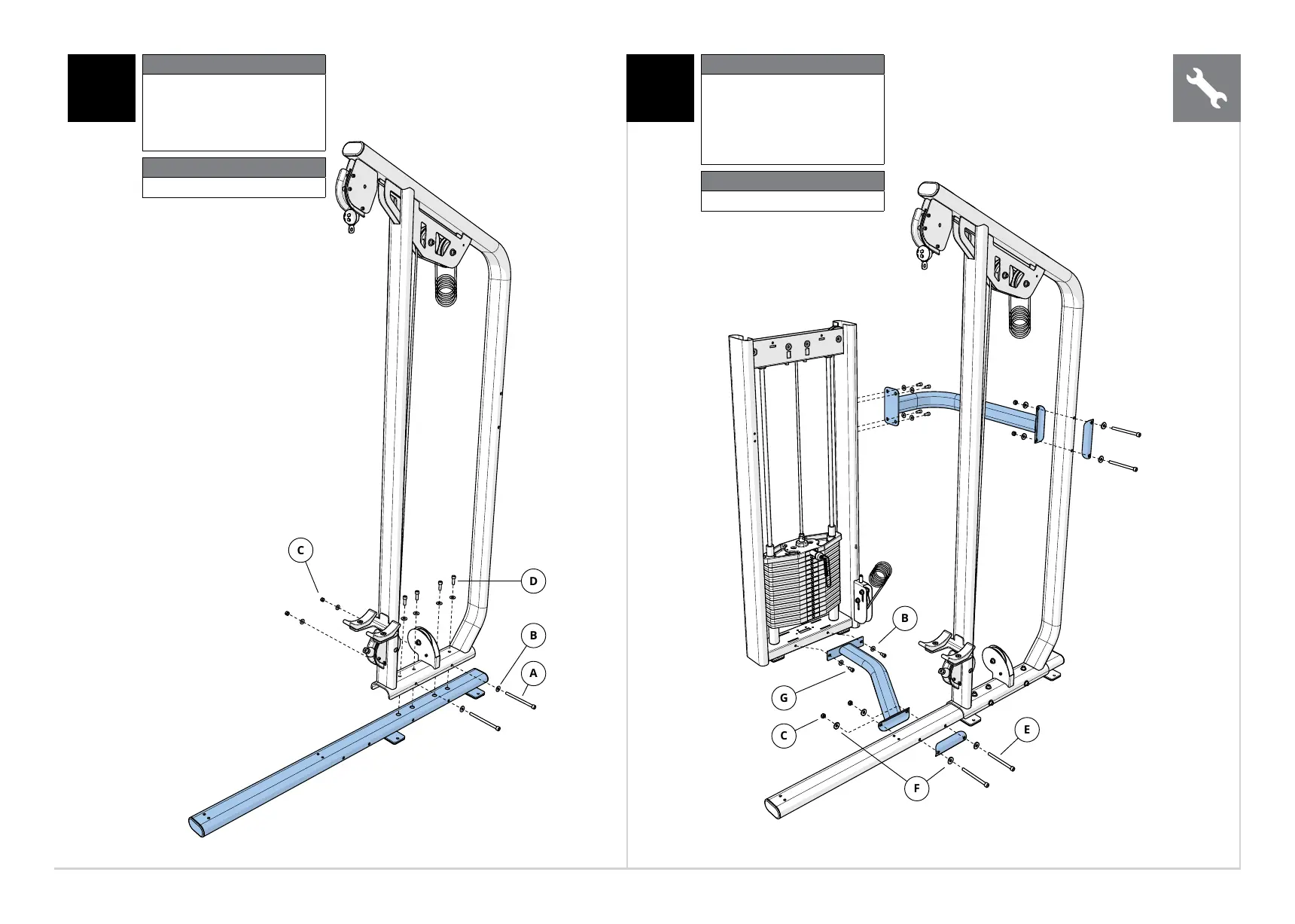

Passo 1 Hardware
Descrição Qtd.
A
B
C
D
Parafuso (M10 x 135L)
Arruelalisa(Φ10,2)
Porca (M10)
Parafuso (M10 x 30L)
2
8
2
4
Valor de torque
77Nm/57ft-lb
2
E
B
F
C
G
Passo 2 Hardware
Descrição Qtd.
E
F
C
G
B
Parafuso (M10 x 125L)
Arruelaaberta(Φ10,2)
Porca (M10)
Parafuso (M10 x 20L)
Arruelalisa(Φ10,2)
4
8
4
6
6
Valor de torque
77Nm/57ft-lb
Não aperte os conectores da estrutura
até terminar a montagem. Use o gel
Vibra-Tite135vermelhoouequivalente
emtodososxadoresnãomontados
com porcas automontantes.
PORTUGUÊS
