49
A
B
D
C
1

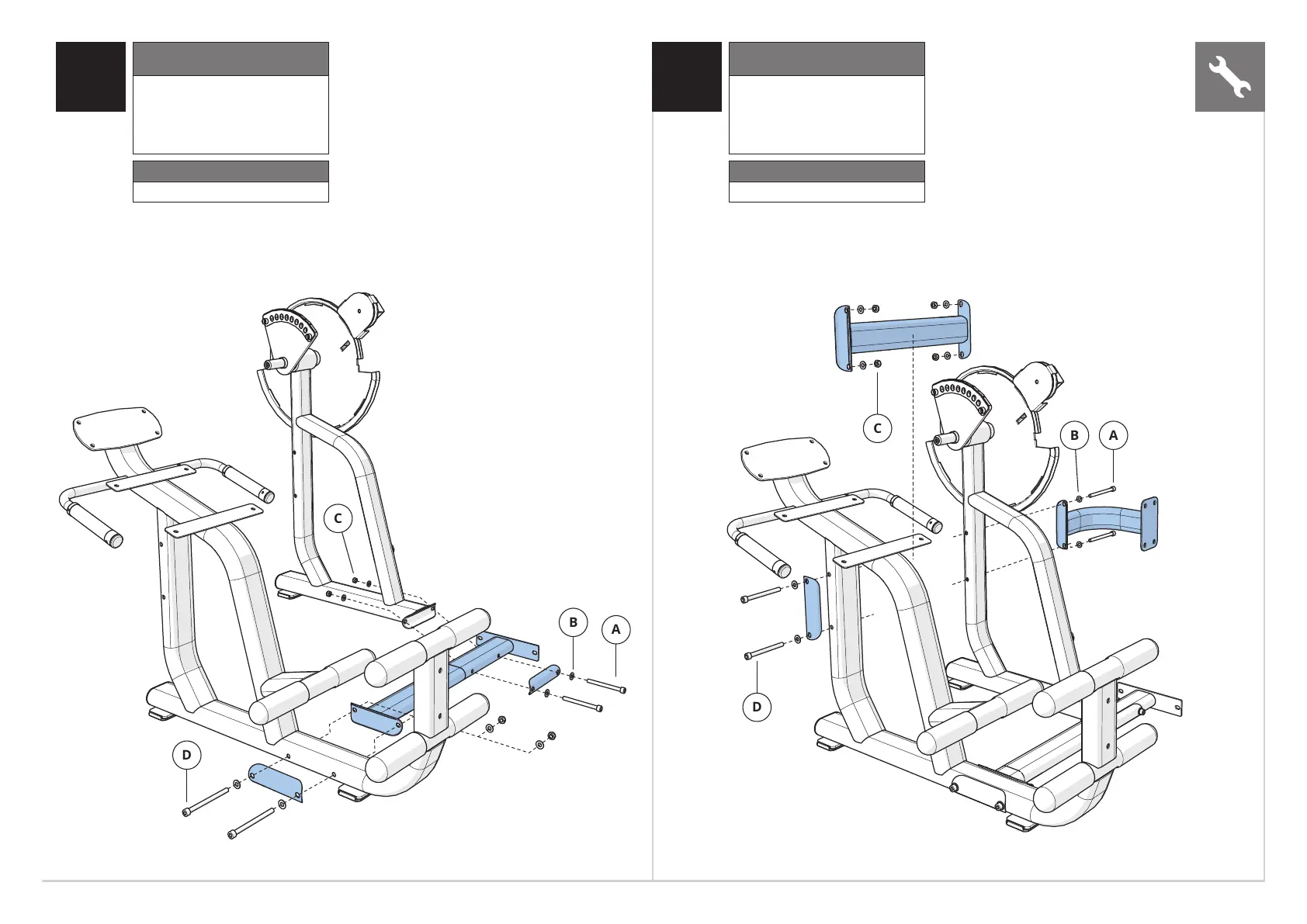

Kit de pièces de xation pour
la première étape
Description Qté
A
B
C
D
Boulon (M10x105L)
Rondelle en arc (Ø10,2)
Écrou (M10)
Boulon (M10x125L)
2
8
4
2
Couple de serrage
77 Nm / 57 pi-lb
2
A
B
D
C
Kit de pièces de xation pour
la deuxième étape
Description Qté
A
B
C
D
Boulon (M10x105L)
Rondelle en arc (Ø10,2)
Écrou (M10)
Boulon (M10x125L)
2
8
4
2
Couple de serrage
77 Nm / 57 pi-lb
Ne serrez pas complètement les connecteurs de
cadre tant que le montage n'est pas terminé. Du
Vibra-Tite 135 Red Gel ou un produit équivalent
doit être utilisé sur toutes les attaches qui ne
sont pas assemblées avec des écrous nylock.
FRANÇAIS
