Matrix VERSA Series - Page 59

59
A
B
D
C
1

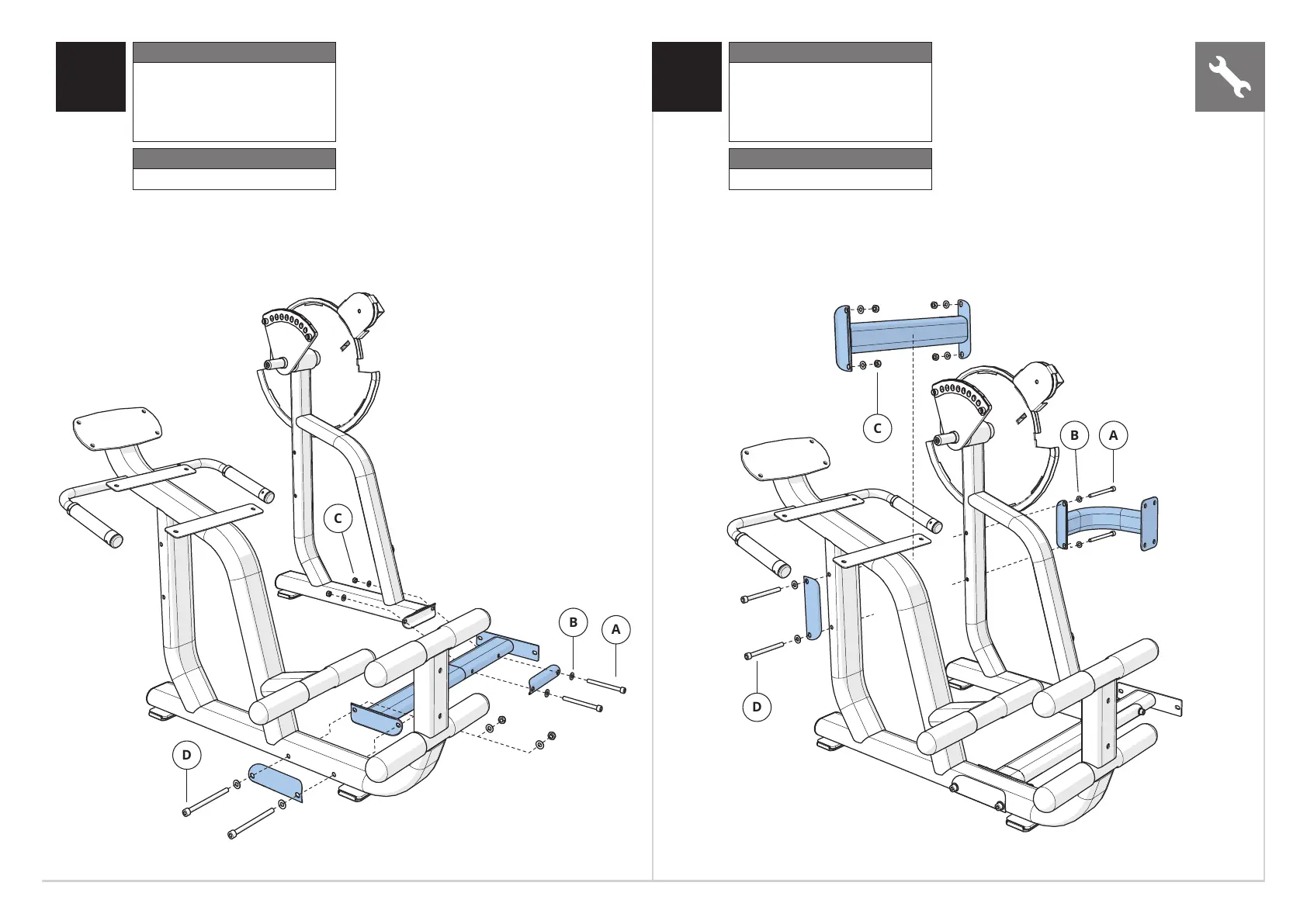

Paso 1 Piezas
Descripción Cant.
A
B
C
D
Perno (M10x105L)
Arandela curvada (Ø10,2)
Tuerca (M10)
Perno (M10x125L)
2
8
4
2
Par de apriete
77 Nm/57 pies por libra
2
A
B
D
C
Paso 2 Piezas
Descripción Cant.
A
B
C
D
Perno (M10x105L)
Arandela curvada (Ø10,2)
Tuerca (M10)
Perno (M10x125L)
2
8
4
2
Par de apriete
77 Nm/57 pies por libra
No apriete por completo los conectores de
la estructura hasta que esté montado por
completo. Debe utilizar el adhesivo en gel
Vibra-Tite 135 rojo o equivalente en todos
los cierres que no se montan con las tuercas
Nylock.
ESPAÑOL
