Matrix VERSA Series - Page 61

61
E
I
5 6
J

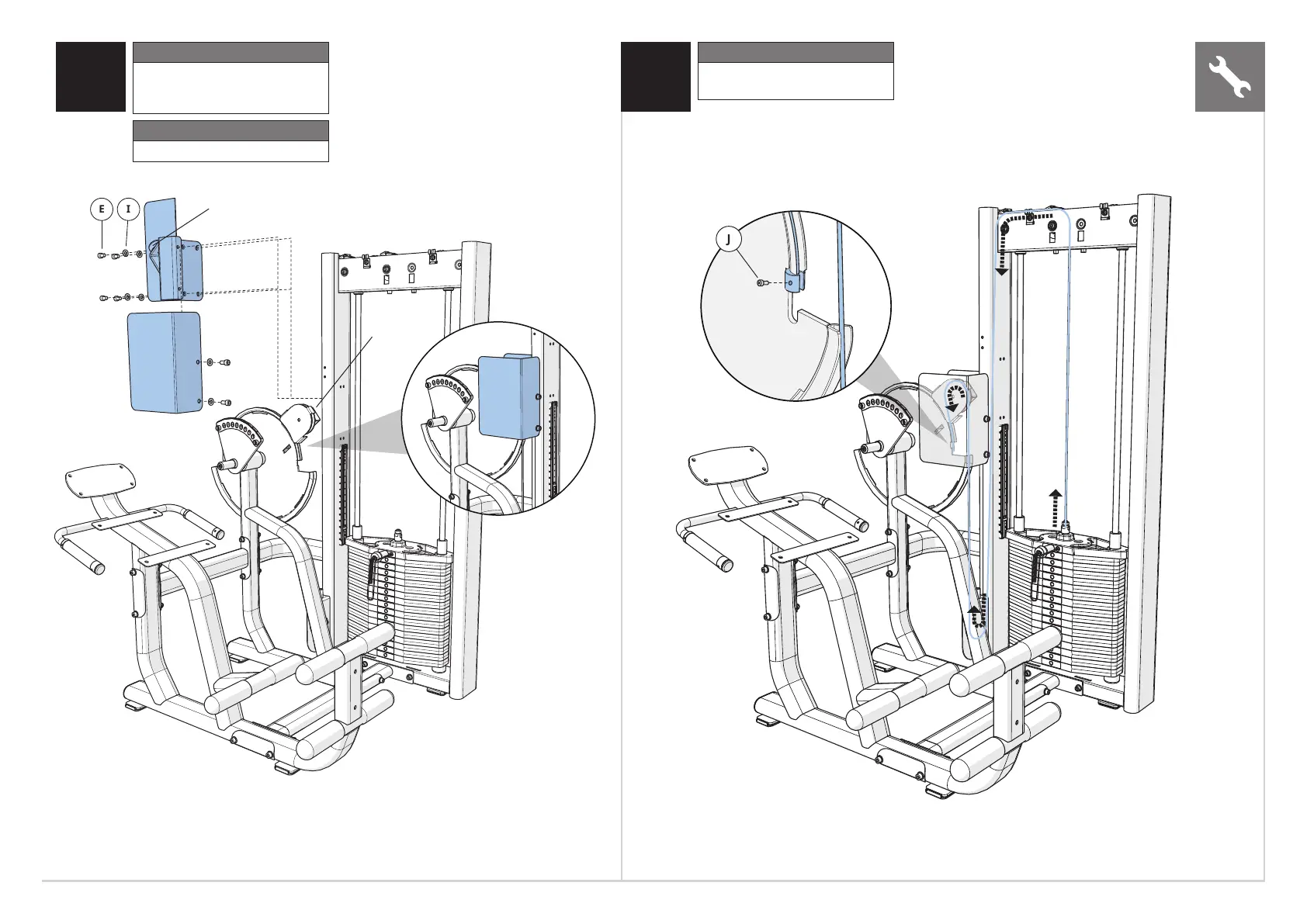

Paso 5 Piezas
Descripción Cant.
E
I
Perno (M10x20L)
Arandela plana (Φ10,2)
6
6
Par de apriete
77 Nm/57 pies por libra
Paso 6 Piezas
Descripción Cant.
J Tornillo (ST4x20L) 1
Asegúrese de que el
BRAZO DE LA POLEA
está centrado en el
TOPE DE PROTECCIÓN.
TOPE
BRAZO DE
POLEA
ESPAÑOL
