Matrix VERSA Series - Page 79

79
A
B
D
C
1

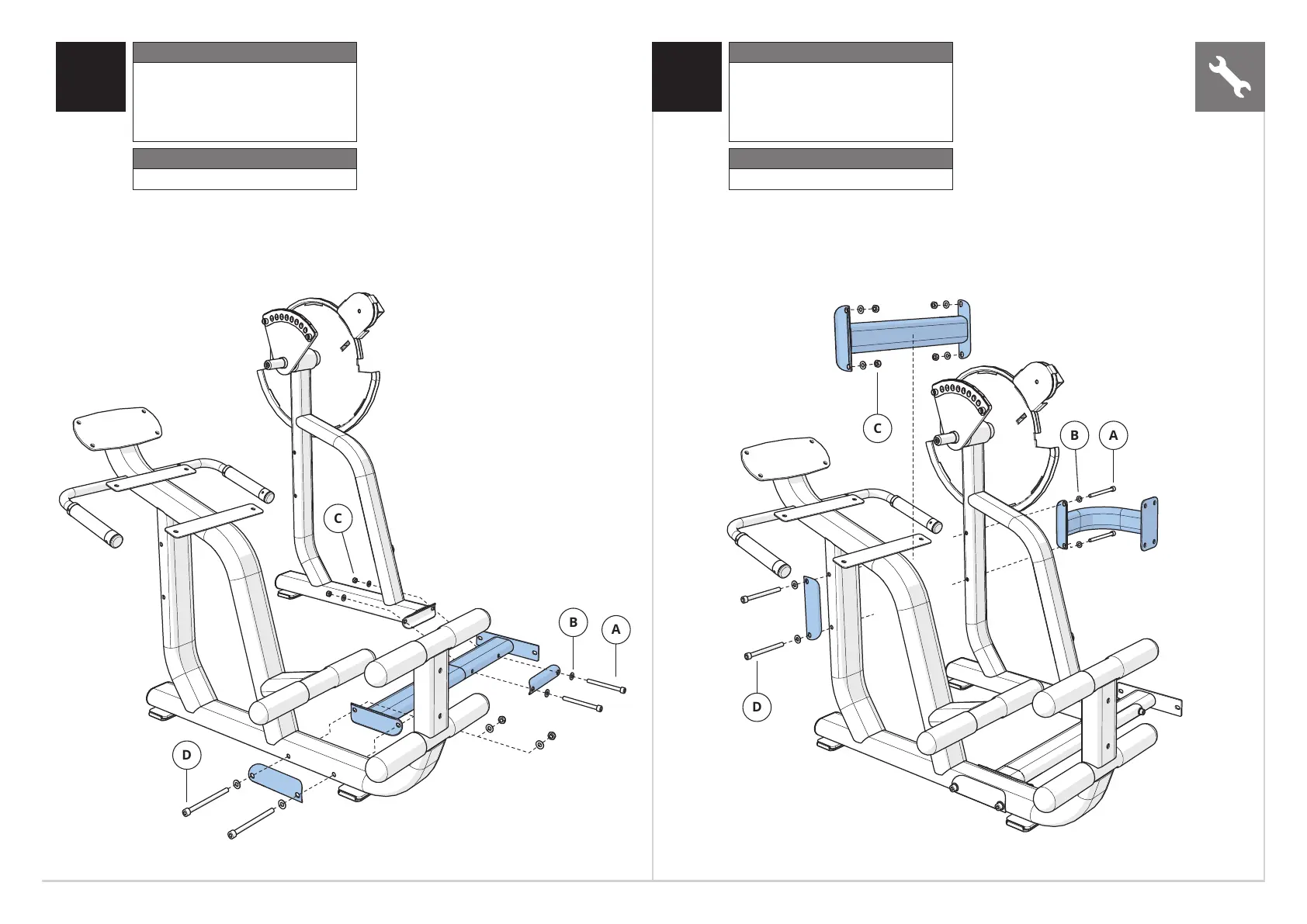

Εξοπλισμός - Βήμα 1
Περιγραφή Ποσότ.
A
B
C
D
Μπουλόνι (M10x105L)
Καμπυλωτή ροδέλα (Φ10,2)
Παξιμάδι (M10)
Μπουλόνι (M10x125L)
2
8
4
2
Τιμή ροπής
77 Nm / 57 ft-lb
2
A
B
D
C
Εξοπλισμός - Βήμα 2
Περιγραφή Ποσότ.
A
B
C
D
Μπουλόνι (M10x105L)
Καμπυλωτή ροδέλα (Φ10,2)
Παξιμάδι (M10)
Μπουλόνι (M10x125L)
2
8
4
2
Τιμή ροπής
77 Nm / 57 ft-lb
Μην σφίγγετε πλήρως τους
συνδέσμους του πλαισίου μέχρι την
ολοκλήρωση της συναρμολόγησης.
Πρέπει να χρησιμοποιείται Vibra-
Tite 135 Red Gel ή αντίστοιχο σε
όλους τους συνδετήρες που δεν είναι
συναρμολογημένοι με παξιμάδια nylock.
ΕΛΛΗΝΙΚΆ
